1.3.2　採取ツールのシステム構成

採取ツールサーバのシステム構成で注意する点を次に示します。なお，各採取ツールを一つのマシンで動作させることも，それぞれ別のマシンで動作させることもできます。

＜この項の構成＞

(1)　採取ツールがJP1/ESPの場合

(2)　採取ツールがJP1/SSOの場合

(3)　採取ツールがPFMの場合

(1)　採取ツールがJP1/ESPの場合

採取ツールがJP1/ESPの場合に，システム構成で注意する点を次に示します。

• JP1/ESPは，PFM - Analysis Managerと接続できるため，PFM - Analysis Adaptorは不要です。
• JP1/ESPとPFM - Analysis Managerを同じマシンで動作させることができます。
• 監視対象サーバには，管理対象となるサーバプログラム以外の特別なプログラムは不要です。
• サービスの応答時間を監視する場合は，次の図のようにサービス利用者の端末に近い位置にJP1/ESPを配置すると，サービス利用者が体感している応答時間により近いデータを取得できます。

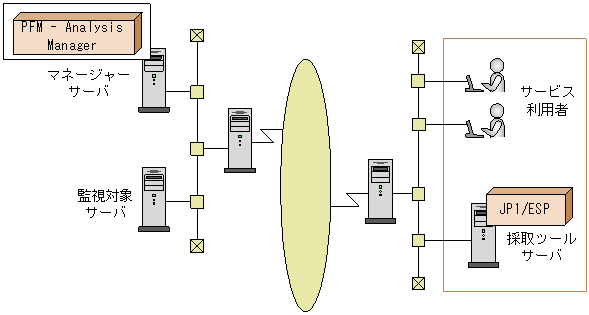

  図1-4　採取ツールがJP1/ESPの場合のシステム構成例



(2)　採取ツールがJP1/SSOの場合

採取ツールがJP1/SSOの場合に，システム構成で注意する点を次に示します。

• 採取ツールがJP1/SSOの場合は，監視対象側に次のSNMPエージェントが必要です。


  監視対象がWindowsまたはUNIXの場合

  JP1/Cm2/Extensible SNMP Agentが必要です。

  監視対象がアプリケーションの場合

  アプリケーションに付属しているSNMPエージェント，または追加モジュールのSNMPエージェントが必要です。

  監視対象がハードウェアの場合

  ハードウェアが持つSNMPエージェントを使用します。

• 複数のJP1/SSOを採取ツールサーバで運用する場合は，JP1/SSOごとにPFM - Analysis Adaptorが必要です。
• 次の図に示すように，JP1/DSSOが収集したデータをPFM - Analysisで管理できます。

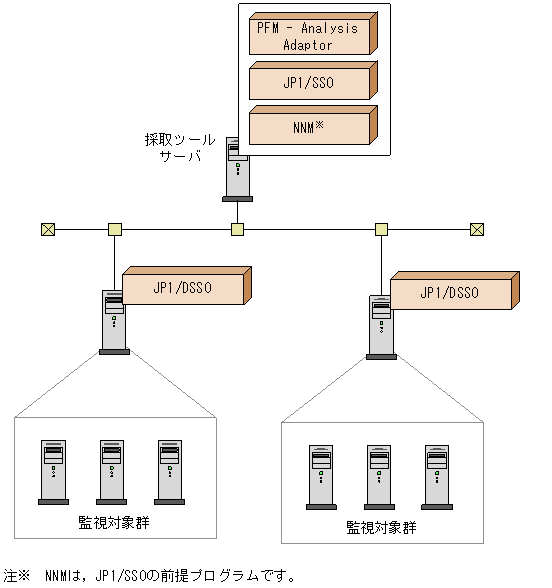

  図1-5　採取ツールがJP1/SSOの場合のシステム構成例



  JP1/SSOは，JP1/DSSOが収集したデータを集約するため，PFM - Analysis AdaptorはJP1/SSOのサーバだけにインストールします。この構成の場合は，監視システム構成の定義時に，JP1/SSOに作成されるユーザーリソース設定ファイル（PAMリソース設定ファイル）を，JP1/DSSOに配布しておく必要があります。


(3)　採取ツールがPFMの場合

採取ツールがPFMの場合に，システム構成で注意する点を次に示します。

• 採取ツールがPFMの場合は，監視対象側に各監視対象に対応したPFM - Agentが必要です。
• 採取ツールがPFMの場合は，PFM - ManagerまたはPFM - Baseと同じホストにPFM - Analysis Adaptorが必要です。
• 複数のPFMのシステムで運用する場合は，PFMのシステムごとにPFM - Analysis Adaptorが必要です。

一般的な構成例を次の図に示します。

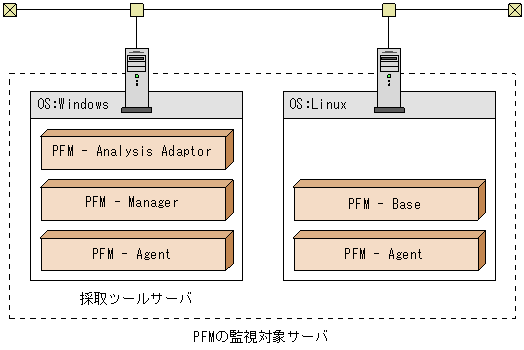

図1-6　採取ツールがPFMの場合の一般的な構成例

PFM - ManagerとPFM - Analysis Adaptorの対応OSが一致する場合は，PFM - Managerと同じホストにPFM - Analysis Adaptorをインストールしてください。PFM - Manager管理下のPFM - Agentが監視対象になります。

PFM - ManagerとPFM - Analysis Adaptorの対応OSが一致しない場合は，PFM - Manager配下のPFM - Baseと同じホストにPFM - Analysis Adaptorをインストールします。

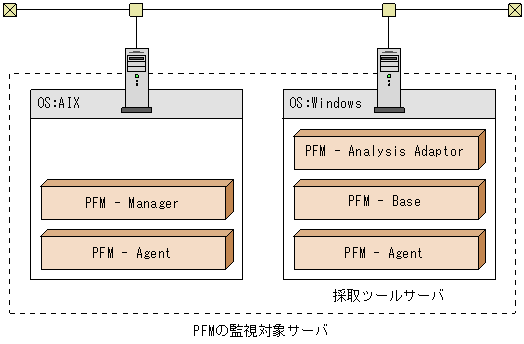

図1-7　採取ツールがPFMで，PFM - ManagerとPFM - Analysis Adaptorの対応OSが一致しない場合のシステム構成例

PFM - Baseを利用することで，PFM - Manager管理下のPFM - Agentを監視対象とすることができます。
