JP1/Performance Management - Analysis

1.2　PFM - Analysisを構成するプログラム

PFM - Analysisは，次の三つの製品から構成されます。

• PFM - Analysis Manager
  PFM - Analysisのマネージャープログラムです。収集した稼働性能情報をPAMDBに取り込んで一元管理します。また，監視システム構成の定義や，収集した稼働性能情報の分析や予測，データのインポートとエクスポートなどを実行します。

• PFM - Analysis View
  PFM - AnalysisのGUIを提供するプログラムです。GUIの表示項目や設定項目については，「9.　画面」を参照してください。PFM - AnalysisのGUIには次の三つがあります。

  • Definer
    監視システム構成を定義するための画面です。
    Definerを使った監視システム構成の定義方法については，「5.　監視システム構成の定義」を参照してください。

  • Bottleneck Analyzer
    稼働性能を分析するための画面です。稼働性能情報や分析結果のレポート出力も実行します。
    Bottleneck Analyzerを使った分析や予測の方法については，「6.　稼働性能の分析と予測」を参照してください。

  • Web Recorder
    採取ツールとしてJP1/ESPを使用する場合で，かつインターネットサービスをトランザクションとして監視する場合に，Webトランザクション情報を定義するための画面です。
    Web Recorderを使ったWebトランザクションの監視方法については，「7.　Webトランザクションの監視」を参照してください。

• PFM - Analysis Adaptor
  監視対象から情報を収集する監視プログラム（採取ツール）と連携するためのプログラムです。採取ツールとしてJP1/SSOまたはPFMを使用する場合に必要です。


PFM - Analysisを使用したシステムの基本構成を次の図に示します。

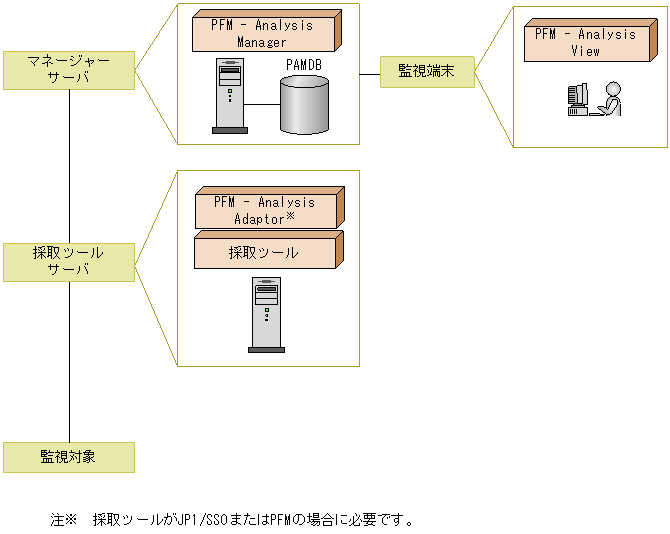

図1-1　PFM - Analysisを使用したシステムの基本構成

マネージャーサーバ

PFM - Analysis Managerをインストールしたサーバです。マネージャーサーバには，PAMDBを構築します。

PAMDB

採取ツールサーバから収集した稼働性能情報を格納するデータベースです。監視対象のシステム構成定義情報なども格納されます。

監視端末

PFM - Analysis Viewをインストールしたマシンです。PFM - Analysis Managerに接続し，GUIで監視システムを定義したり，予測や分析を実行したりできます。

採取ツールサーバ

採取ツールをインストールしたサーバです。収集した稼働性能情報をマネージャーサーバに渡します。

PFM - Analysisが標準でサポートしている採取ツールを次に示します。

表1-1　PFM - Analysisが採取ツールとして標準サポートしている監視プログラム

採取ツール	連携方法
JP1/ESP	PFM - Analysis Managerと直接接続できるため，JP1/ESPだけで連携できる。
VPIS	PFM - Analysis Managerとのアダプター機能として，VPISと同一ホストにJP1/Performance Analysis - Adaptor（JP1 Version 7i製品）が必要。 JP1/Performance Analysis - Adaptorについては，マニュアル「JP1/Performance Analysis」を参照のこと。
JP1/SSO	PFM - Analysis Managerとのアダプター機能として，JP1/SSOと同一ホストにPFM - Analysis Adaptorが必要。
PFM	PFM - Analysis Managerとのアダプター機能として，PFM - ManagerまたはPFM - Baseと同一ホストにPFM - Analysis Adaptorが必要。

監視対象

PFM - Analysisで監視するシステムの構成機器です。PFM - Analysisがサポートしている監視対象機器については，「付録C　PFM - Analysisがサポートする監視対象」を参照してください。
