15.6.8　クラスタシステムでフェールオーバーが発生したときの運用

実行系ノードで障害が発生すると，フェールオーバーが実行され，処理が待機系ノードに移ります。ここでは，PFM - Managerでフェールオーバーが発生した場合と，PFM - Agentでフェールオーバーが発生した場合の運用について説明します。

＜この項の構成＞
(1)　PFM - Managerで障害が発生した場合のフェールオーバーの流れ
(2)　PFM - Managerが停止したときの影響
(3)　PFM - Agentで障害が発生した場合のフェールオーバー

(1)　PFM - Managerで障害が発生した場合のフェールオーバーの流れ

運用中にPFM - Managerで障害が発生し，フェールオーバーが発生した場合のシステムの処理を次の図に示します。

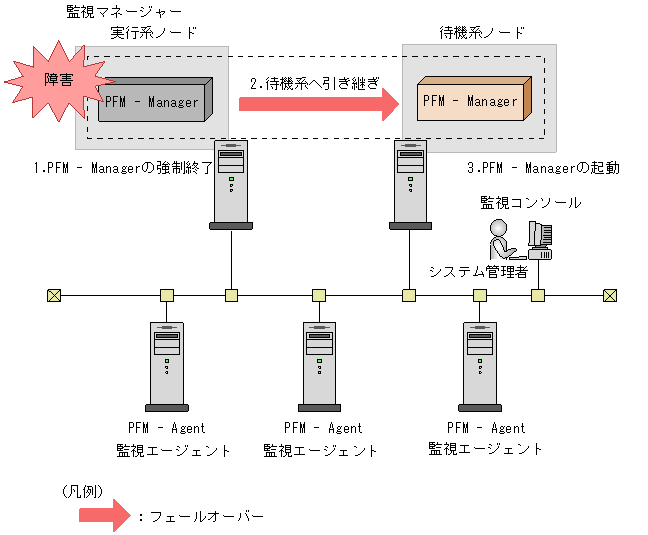

図15-24　PFM - Managerホストにフェールオーバーが発生した場合の処理の流れ

[図データ]

システムの処理の流れを次に示します。

  1. クラスタソフトがフェールオーバー発生時に，PFM - Managerを強制終了する。

  2. クラスタソフトがPFM - Managerの処理を実行系ノードから待機系ノードに引き継ぐ。

  3. クラスタソフトが待機系ノードのPFM - Managerを起動する。

(a)　PFM - Web Consoleでの操作

PFM - Managerにフェールオーバーが発生した場合，PFM - Web Consoleの画面で操作をすると，「KAVJS0012-E　Managerとの通信でエラーが発生しました。」というメッセージが表示されます。この場合は，次の手順でフェールオーバー先のPFM - Managerに接続してください。

  1. PFM - Web Consoleの画面で，ログアウトする。
    ［メイン］画面の［ログアウト］メニューをクリックします。

  2. PFM - Web Consoleの画面で，ログインする。
    フェールオーバー先のPFM - Managerが起動したあとに，PFM - Web Consoleの画面で再度ログインします。

注意
ブックマークの操作中にフェールオーバーが発生した場合，正しくブックマークの定義情報に書き込まれなかった情報は，失われます。ブックマークが正しく操作されていなかったときは，操作し直してください。

(b)　PFM - Agentでの操作

運用中にPFM - Managerにフェールオーバーが発生した場合，PFM - Agentでは特に操作は必要ありません。PFM - Managerのフェールオーバー中でも，PFM - Agentではパフォーマンスデータが継続して収集されています。

(2)　PFM - Managerが停止したときの影響

PFM - Managerが停止すると，Performance Managementシステム全体に影響があります。

PFM - Managerは，各ノードで動作しているPFM - Agentのエージェント情報を一括管理しています。また，PFM - Agentがパフォーマンス監視中にしきい値を超えた場合のアラームイベントの通知や，アラームイベントを契機としたアクションの実行を制御しています。このため，PFM - Managerが停止すると，Performance Managementシステムに次の表のような影響があります。

表15-10　PFM - Managerが停止した場合のPFM - Web Consoleへの影響

影響 対処

  • PFM - Web Consoleの画面で赤色点滅していたアラームは，PFM - Managerを再起動したり，フェールオーバーしたりした直後は緑色に戻り，そのあと赤色点滅した状態に戻る。
  • PFM - Managerが停止すると次のエラーなどが発生し，以降の操作はできなくなる。
    「KAVJS0012-E　Managerとの通信でエラーが発生しました。」
 PFM - Managerを起動してから再度ログインしてください。

  • PFM - Web Consoleの画面からログインしようとするとき，PFM - Managerが停止していると，Performance Managementにログインできない。
 PFM - Managerを起動してから再度ログインしてください。

表15-11　PFM - Managerが停止した場合のPFM - Agentへの影響

影響 対処

  • パフォーマンスデータは継続して収集される。
  • 発生したアラームイベントをPFM - Managerに通知できないため，アラーム定義ごとにアラームイベントが保持され，PFM - Managerが起動するまで通知をリトライする。保持しているアラームイベントが三つを超えると，古いアラームイベントは上書きされる。また，PFM - Agentを停止すると，保持しているアラームイベントは削除される。
  • PFM - Managerに通知済みのアラームステータスは，PFM - Managerが再起動したときに一度リセットされる。そのあと，PFM - ManagerがPFM - Agentの状態を確認したあと，アラームステータスは最新の状態となる。
  • PFM - Agentを停止しようとした場合，PFM - Managerに停止することを通知できないため，停止に時間が掛かる。
 PFM - Managerを起動してください。
動作中のPFM - Agentはそのまま運用できます。ただし，アラームが期待したとおり通知されない場合があるため，PFM - Manager復旧後に，PFM - Agentの共通メッセージログに出力されているメッセージKAVE00024-Iを確認してください。

(3)　PFM - Agentで障害が発生した場合のフェールオーバー

運用中にPFM - Agentで障害が発生し，フェールオーバーが発生した場合の処理を次の図に示します。

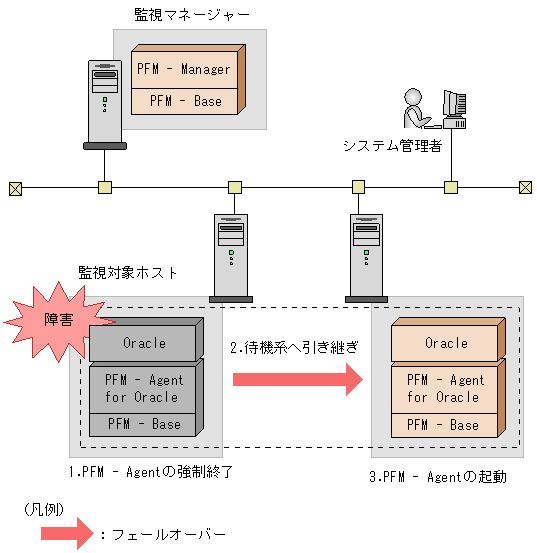

図15-25　PFM - Agentでフェールオーバーが発生した場合の処理

[図データ]

システムの処理の流れを次に示します。

  1. クラスタソフトがフェールオーバー発生時に，PFM - Agentを強制終了する。

  2. クラスタソフトがPFM - Agentの処理を実行系ノードから待機系ノードに引き継ぐ。

  3. クラスタソフトが待機系ノードのPFM - Agentを起動する。

(a)　PFM - Web Consoleの画面での運用

PFM - Agentのフェールオーバー中に，PFM - Web Consoleの画面で操作すると，状況に応じてメッセージが表示されます。この場合は，フェールオーバーが完了するまで待ってから操作してください。

PFM - Agentのフェールオーバー後にPFM - Web Consoleの画面で操作すると，フェールオーバー先のノードで起動したPFM - Agentに接続されて，操作できます。
