JP1/Performance Management システム構築・運用ガイド

11.3.4　レポートに表示させるフィールドを設定する

ここで設定するパフォーマンスデータのレコードおよびフィールドは，各エージェントで異なります。各エージェントのレコードおよびフィールドについては，各PFM - Agentのマニュアルの，レコードについて説明している章を参照してください。

手順を次に示します。

1. ［新規レポート > フィールド］画面の［レコード］で，レポートに表示させたいレコードを選択する。
   レコードを選択すると，［すべてのフィールド］に選択したレコードのフィールドが表示されます。


   注意

   ［新規レポート > 名前と種別］画面で，レポート種別として［履歴（複数のエージェント）］を選択している場合，［レコード］で選択できるのは単一行のレコードだけです。

   参考　レコードの説明画面

   ［レコード］の右にある［説明］ボタンをクリックすると，［新規レポート > 名前と種別］画面で選択したプロダクトに属するレコードの説明画面が表示されます。

   参考　単一行のレコード，複数行のレコードとは

   ［レコード］の下に，「（単一行のレコードです）」または「（複数行のレコードです）」という説明が表示されます。これはレコードのタイプを表しています。単一行のレコードは単数インスタンスレコード，複数行のレコードは複数インスタンスレコードのことです。単数インスタンスレコードおよび複数インスタンスレコードについては，「4.2.1 (2)　単数インスタンスレコード・複数インスタンスレコードとは」を参照してください。

2. ［すべてのフィールド］で，レポートに表示させたいフィールドを選択する。
   選択したフィールドが選択状態で表示されます。ShiftキーまたはCtrlキーを使うと複数のフィールドを同時に選択できます。

3. 移動ボタン（）をクリックする。
   手順2で選択したフィールドが［選択されたフィールド］に移動します。
   いったん［選択されたフィールド］に移動したフィールドを元に戻したい場合は，［選択されたフィールド］で元に戻したいフィールドを選択し，移動ボタン（）をクリックします。
   また，［選択されたフィールド］でフィールドを選択し，移動ボタン（）または移動ボタン（）をクリックすると，フィールドの並びを替えることができます。ここで指定した並びは，表，一覧およびグラフでのフィールドの並びに反映されます。

   この画面での設定例を次に示します。
   例えば，エージェントがPFM - Agent for Platform（Windows）で，CPU使用率が高いプロセスの上位10個のリアルタイムレポートについて，「Process Detail（PD）」レコードのフィールドとして「CPU %（PCT_PROCESSOR_TIME）」，「PID（ID_PROCESS）」，および「Program（INSTANCE）」の三つを指定する場合，この画面には，次のように設定します。
   ［レコード］：Process Detail（PD）
   ［選択されたフィールド］：PID，Program，CPU %，
   エージェントがPFM - Agent for Platform（Windows）で，CPU使用率が高いプロセスの上位10個のリアルタイムレポートについて，Process Detail（PD）レコードのフィールドとして次の三つを選択した場合の例を図に示します。

   • CPU %（PCT_PROCESSOR_TIME）
   • PID（ID_PROCESS）
   • Program（INSTANCE）

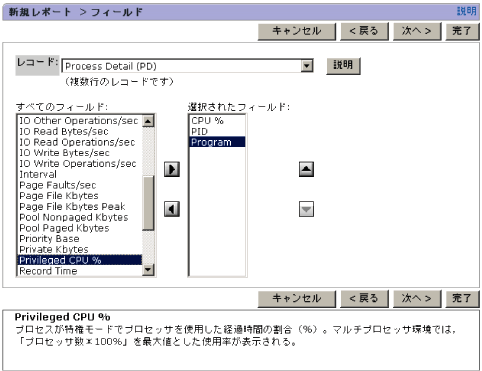

     図11-9　［新規レポート > フィールド］画面の入力例



4. ［次へ >］ボタンをクリックする。
   ［新規レポート > フィルター］画面に遷移します。「11.3.5　レポートに表示させるフィールドの表示条件（フィルター条件）を設定する」に進んでください。
