9.3.2　アラームの状態を確認する

各エージェントにバインドされたアラームテーブルに定義されているアラームの状態を確認できます。アラームにレポートが関連づけられている場合は，レポートも表示できます。

注意

エージェントにアラームテーブルをバインドしていない場合，アラームの状態は表示できません。エージェントにアラームテーブルをバインドする手順については，「12.5.1　監視エージェントとアラームテーブルの関連づけを変更する」を参照してください。

アラームの状態を確認する手順を次に示します。

1. 監視コンソールのブラウザーからPFM - Web Consoleにログインする。
   ［メイン］画面が表示されます。

2. ［メイン］画面のナビゲーションフレームで［エージェント階層］タブを選択する。
   ［エージェント階層］画面が表示されます。

3. ナビゲーションフレームの［表示形式］ドロップダウンリストで，エージェント階層の表示形式を選択する。
   選択した形式でエージェント階層が表示されます。

   • 「User Agents」選択時
     「User Agents（ログインユーザー名）」がルートのエージェント階層が表示されます。

   • 「Products」選択時
     「Products」がルートのエージェント階層が表示されます。

4. ナビゲーションフレームのエージェント階層で，アラームの状態を確認したいエージェントを選択する。
   選択したエージェントにチェックマークが表示されます。

5. メソッドフレームで，［アラームの状態の表示］メソッドを選択する。
   ［アラームの状態の表示］画面が表示されます。
   ［アラームの状態の表示］画面の例を次の図に示します。

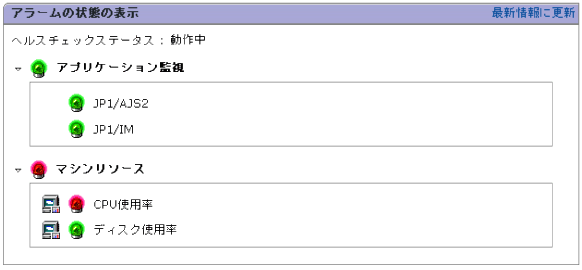

   図9-8　［アラームの状態の表示］画面



   手順4で選択したエージェントにバインドされたアラームテーブルに定義されているアラームの一覧が表示されます。
   アラームの状態は，アラームアイコンの表示色で確認できます。


   アラームテーブルのステータス表示用のアイコン

   アラームテーブル名の左側に，アラームテーブルが持つアラームの中でステータスの重要度が最も高い状態のアイコンが表示されます。

   アイコンの色が示すアラームテーブルの状態を次に示します。

   • ：アラームテーブルが展開（定義内容が表示されている）状態であることを示します。
   • ：アラームテーブルが閉じている（定義内容が表示されていない）状態であることを示します。
   • （緑色）：正常状態であることを示します。
   • （黄色）：警告状態であることを示します。
   • （赤色）：異常状態であることを示します。

   アラームアイコン

   アラーム名の左側にアラームアイコンが表示され，アイコンの色によってアラームのステータスが確認できます。

   アイコンの色が示すアラームの状態を次に示します。

   • （灰色）：インアクティブ状態であることを示します。
   • （緑色）：正常状態であることを示します。
   • （黄色）：警告状態であることを示します。
   • （赤色）：異常状態であることを示します。
   • ^※：アラームの状態にかかわらず常に表示されます。
     注※　アラームの定義で「常にアラーム通知する」選択時だけ


   参考

   アラームアイコンの色は，［アラーム階層］画面で設定したしきい値と条件式によって変化します。しきい値と条件式の設定については，「12.4　ブラウザーでのアラームの設定」または「12.6　コマンドでのアラームの設定」を参照してください。

   アラームにレポートを関連づけている場合は，アラームアイコンの左側にレポートアイコン（など）が表示されます。レポートアイコンをクリックすると，関連するレポートが表示されます。
   アラームにレポートを関連づける手順については，「11.6.1 (2)　アラームに関連づけられているレポートを表示する」を参照してください。
   また，ヘルスチェックの状態を示すメッセージが表示されます。
   ヘルスチェックの状態の詳細については，「19.2.2　稼働状態の確認方法」を参照してください。
