14.3.3　［詳細定義−［業務スコープ］］ダイアログボックス

監視対象の業務（業務スコープ）を定義するためのダイアログボックスです。監視モードの場合は，定義内容の参照だけとなります。

［詳細定義−［業務スコープ］］ダイアログボックスを次の図に示します。

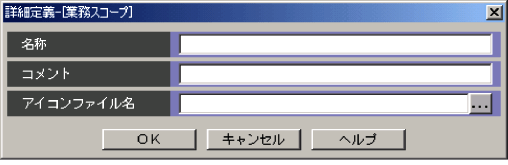

図14-8　［詳細定義−［業務スコープ］］ダイアログボックス

表示項目について説明します。

［名称］

業務スコープの名称を30バイト以内の文字列で指定します。

なお，次の半角文字は指定できません。

• スペース
• （
• ）
• , （コンマ）
• : （コロン）
• ; （セミコロン）
• /
• =

［コメント］

［スコープ］ウィンドウのマップエリアで，定義したオブジェクトにマウスポインタを近づけたときに，コメントを表示したいときに指定します。コメントは，80バイト以内の文字列で指定します。

補足事項

ツールチップでのコメント表示は，カスタマイズによって抑止することができます。設定方法については，「12.3.5 ツールチップの表示を変更する」を参照してください。

［アイコンファイル名］

• テキストフィールド
  ［スコープ］ウィンドウのマップエリアに，デフォルトのアイコン以外を表示したいときに，アイコンイメージ格納フォルダ配下にあるファイル名を指定します。指定できるファイル名の拡張子はgifです。入力できるバイト数は最大で255バイトです。空白の場合には，デフォルトのアイコンが表示されます。

• ［...］ボタン
  ［...］ボタンをクリックすると［ファイル選択］ダイアログボックスが表示されます。［ファイル選択］ダイアログボックスでアイコンイメージ格納フォルダ中のファイルを選択できます。選択したイメージファイル名はテキストフィールドに表示されます。
  デフォルトのアイコンイメージ格納フォルダには，業務スコープのアイコンイメージファイルとしては次のイメージファイルを提供しています。
  業務スコープアイコンとAJS2ユニット監視オブジェクトアイコンを区別するためにもscope_で始まるファイル名を選択されることをお勧めします。また業務スコープのシンボルがないアイコンとして次のファイルも提供しています。


補足事項

デフォルトのアイコンイメージ格納フォルダを次に示します。

JP1/AJS2 - Viewのインストール先フォルダ\image\console\icon

アイコンイメージ格納フォルダは変更できます。詳細については，「12.3.9 アイコンイメージ格納フォルダを変更する」を参照してください。

また，アイコンイメージファイルの作成方法については，「12.5.2 アイコンイメージファイルの作成方法」を参照してください。

注意事項

JP1/AJS2 Console View起動中にアイコンイメージを表示した場合，その後，対象のアイコンイメージを削除したり，内容を変更したりしても，アイコンイメージには反映されません。
