1.1　JP1/AJS2 - Viewの概要

JP1/AJS2 - Viewは，JP1/AJS2で実行する業務をGUIで定義および監視するためのプログラムです。またJP1/AJS2 Console Viewと呼ばれるJP1/AJS2 - Viewのコンポーネントを使用すると，複数の業務を一つのGUIで集中的に監視できます。次にJP1/AJS2 - Viewで使用するGUIの例を示します。

＜この節の構成＞

(1)　業務をGUIで定義できます

(2)　業務をGUIで監視できます

(1)　業務をGUIで定義できます

JP1/AJS2 - Viewを使うと，Windows，UNIXどちらのホストで実行する業務でもGUIで定義できます。

JP1/AJS2 - Viewの定義画面例を次に示します。

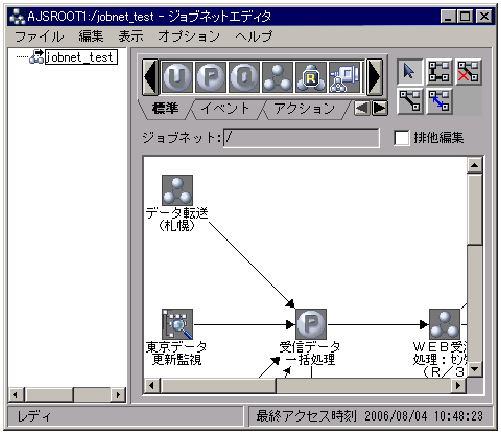

図1-1　JP1/AJS2 - Viewの定義画面例

JP1/AJS2 - Viewでは，アイコンをドラッグし，矢印でアイコン同士を関連づけてジョブネットを定義します。定義したジョブネットは，ウィンドウ上で実行登録して実行を開始します。

なお，ジョブネットは，JP1/AJS2 - Viewで定義するほか，コマンドを使って定義することもできます。

(2)　業務をGUIで監視できます

JP1/AJS2 - Viewを使うと，業務の実行状況や実行結果をウィンドウ上で確認できます。ウィンドウに表示される情報は30秒おきに自動更新されるので，障害発生時にも早く異常を発見でき，迅速に対応できます。なお，更新間隔は30〜3,600秒の間で設定できます。

JP1/AJS2 - Viewの実行結果表示例を次に示します。

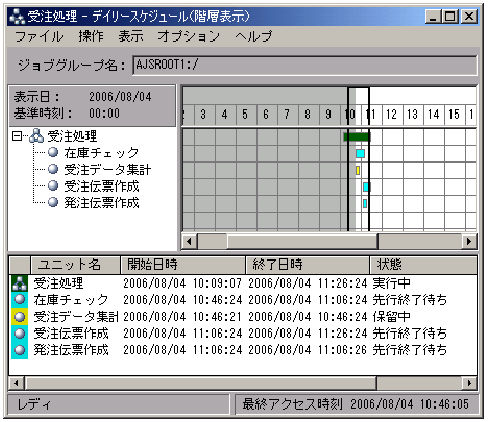

図1-2　JP1/AJS2 - Viewの実行結果表示例

JP1/AJS2 - Viewでは，複数のジョブネットの実行結果を一度に確認できます。ジョブネットごとに表示したり，すべてのジョブを表示したりできます。また，色分けされて表示されるので，実行結果が一目で確認できます。

なお，JP1/AJS2 - Viewで確認するほか，コマンドを使っても確認できます。

また，JP1/AJS2 Console Viewを使用すると，JP1/AJS2で実行されている複数の業務を集中的に監視できます。

JP1/AJS2 Consoleの集中監視例を次に示します。

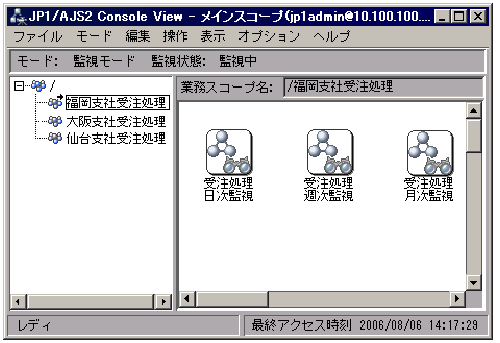

図1-3　 JP1/AJS2 Consoleの集中監視例

JP1/AJS2 Consoleでは，JP1/AJS2に定義されているジョブネットのうち，任意のジョブネットを監視対象として設定し，監視できます。また，異なるマネージャーホストや，異なるジョブネットワーク階層（スケジューラーサービス，ジョブグループ）に点在するジョブネットの状態を一画面で集中監視できます。

なお，JP1/AJS2全体の機能概要については，マニュアル「JP1/Automatic Job Management System 2 解説　1. 概要」を参照してください。
