JP1/Integrated Management - Central Information Master リファレンス

1.8.2　［システム(Web推奨モデル)の作成 - ステップ 1 of 3］画面

［システム(Web推奨モデル)の作成 - ステップ 1 of 3］画面は，Cosminexusが推奨するモデルのロードバランシンググループを作成するための画面です。［システム(Web推奨モデル)の作成 - ステップ 1 of 3］画面を次に示します。

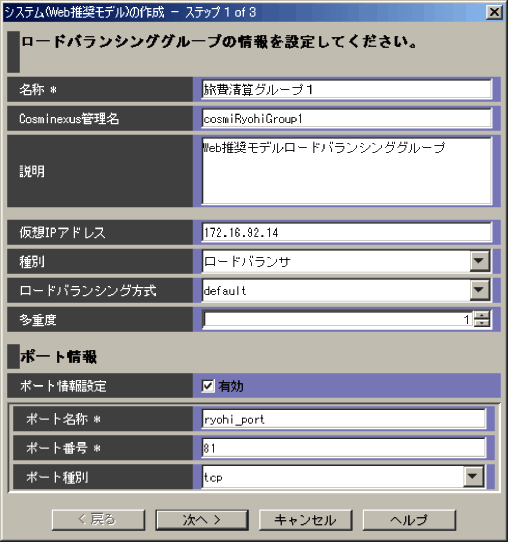

図1-58　［システム(Web推奨モデル)の作成 - ステップ 1 of 3］画面

表示項目を次に示します。項目名の横に「*」がある項目は，必ず入力してください。入力できる文字の「印刷できるASCII文字」とは，ASCII文字コード\u0020〜\u007Eの範囲です。

［名称］

作成したいロードバランシンググループの名称を入力します。

次に示す規則に従って入力してください。

入力できる文字：

「*」を除いた印刷できるASCII文字，全角文字

入力できる文字数：

1〜511バイト

論理システムと同じ名称を入力して［次へ>］ボタンをクリックした場合，エラーダイアログが表示されます。

［Cosminexus管理名］

Cosminexus管理名を入力します。jcmexportコマンドを使用してCosminexus Smart Composer用ファイルを出力する場合は，入力する必要があります。

次に示す規則に従って入力してください。

入力できる文字：

半角英数字，「-」，および「_」

入力できる文字数：

0〜32バイト

［説明］

ロードバランシンググループについての説明を入力します。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，改行文字，全角文字

入力できる文字数：

0〜2,047バイト

［仮想IPアドレス］

ロードバランシンググループに割り当てる仮想IPアドレスを入力します。ロードバランシンググループの［種別］が［ロードバランサ］の場合は，仮想IPアドレスにはロードバランサに設定されている論理IPアドレスを設定してください。Cosminexus Smart Composer用ファイルを出力するときに，指定した仮想IPアドレスが定義されたロードバランサの情報を，JP1/IM - CMが自動的に引き当てます。

次に示す規則に従って入力してください。

入力できる文字：

IPv4またはIPv6の形式

［種別］

ロードバランシンググループの種別をリストから選択します。選択できる値は，［ロードバランサ］［その他］のどちらかです。ロードバランサを使用する場合は［ロードバランサ］を指定し，ロードバランサに設定されている論理IPアドレスを［仮想IPアドレス］に設定してください。

［ロードバランシング方式］

ロードバランシング方式をリストから選択します。選択できる値は，［default］［least-connections］［round-robin］［weight］［response-time］［least-session］のどれかです。デフォルトは，［default］です。

［多重度］

ロードバランシンググループの下に作成したいユニットグループの数を指定します。最大16まで指定できます。

ポート情報

［ポート情報設定］

ポート情報を設定するかどうか指定します。［有効］をチェックすると，ポート情報を設定します。ポート情報を設定する場合は，ポート情報の項目をすべて設定する必要があります。［有効］のチェックを外すとポート情報を設定しません。ポート情報を設定しない場合は，ポート情報の各項目は非活性になります。

［ポート名称］

ロードバランシンググループが使用するポートの名称を入力します。［ポート情報設定］の［有効］がチェックされていない場合は非活性で表示されて，入力できません。

次に示す規則に従って入力してください。

入力できる文字：

空白と「# *」を除いた印刷できるASCII文字

入力できる文字数：

1〜127バイト

［ポート番号］

ロードバランシンググループが使用するポートのポート番号を入力します。［ポート情報設定］の［有効］がチェックされていない場合は非活性で表示されて，入力できません。

次に示す規則に従って入力してください。

入力できる文字：

0〜65,535の数字

入力できる文字数：

1〜5バイト

［ポート種別］

ロードバランシンググループが使用するポートの種別を，リストから選択します。選択できる値は，［tcp］［udp］［tcp/udp］のどれかです。デフォルトは［tcp］です。［ポート情報設定］の［有効］がチェックされていない場合は非活性で表示されて，選択できません。

［次へ>］

クリックすると，［システム(Web推奨モデル)の作成 - ステップ 2 of 3］画面が表示されます。
