1.4.6　［ロードバランシンググループのプロパティ］画面

［ロードバランシンググループのプロパティ］画面は，論理グループとして作成したロードバランシンググループの設定内容を表示または編集するための画面です。この画面は次のどちらかの操作で表示されます。

• ［システム構成定義］画面で［システム］タブを表示し，ツリーで（ロードバランシンググループ）を選択している状態で，［編集］−［プロパティ］を選択する。
• ［システム構成定義］画面で［システム］タブを表示し，ツリーで（システム）または（ユニットグループ）のオブジェクトを選択する。表示されている［詳細一覧］からロードバランシンググループを選択し，［プロパティ］ボタンをクリックする。

次の条件をすべて満たしている場合は，ロードバランシンググループの設定内容を編集できます。一つでも満たしていない場合は，すべての項目が非活性で表示されて，編集できません。

• ［システム構成定義］画面の［排他編集］をチェックしている。
• ログインしているJP1ユーザーが，JP1_CM_Admin権限またはJP1_CM_Manager権限を持つJP1ユーザーである。
• 論理システムにJP1資源グループを設定している場合，JP1ユーザーがJP1_CM_Admin権限を持っている，または同じJP1資源グループに属している。

［ロードバランシンググループのプロパティ］画面を次に示します。

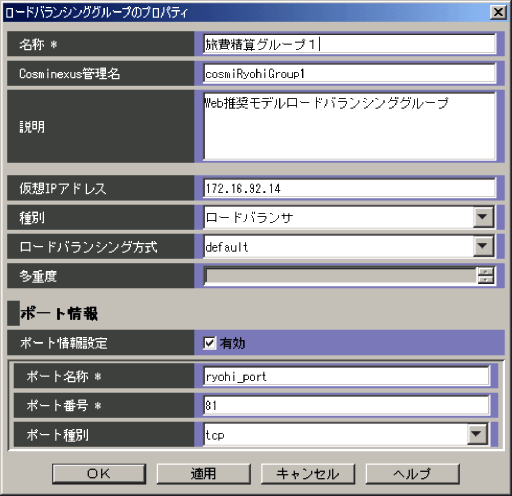

図1-16　［ロードバランシンググループのプロパティ］画面

表示項目を次に示します。項目名の横に「*」がある項目は，必ず入力してください。入力できる文字の「印刷できるASCII文字」とは，ASCII文字コード\u0020〜\u007Eの範囲です。

［名称］

設定されているロードバランシンググループの名称が表示されます。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

「*」を除いた印刷できるASCII文字，全角文字

入力できる文字数：

1〜511バイト

論理システム内の論理オブジェクトと同じ名称を入力して［OK］ボタンまたは［適用］ボタンをクリックすると，エラーダイアログが表示されます。

［Cosminexus管理名］

設定されているロードバランシンググループのCosminexus管理名が表示されます。論理システムがCosminexus用のWeb推奨モデルの場合は，この項目が表示されます。jcmexportコマンドを使用してCosminexus Smart Composer用ファイルを出力する場合は，設定する必要があります。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

半角英数字，「-」，および「_」

入力できる文字数：

0〜32バイト

［説明］

設定されている場合は，ロードバランシンググループの説明が表示されます。この項目は省略できます。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，改行文字，全角文字

入力できる文字数：

0〜2,047バイト

［仮想IPアドレス］

ロードバランシンググループに割り当てる仮想IPアドレスが表示されます。所属する論理システムがCosminexus用のWeb推奨モデルで，ロードバランシンググループの［種別］が［ロードバランサ］の場合は，仮想IPアドレスにはロードバランサに設定されている論理IPアドレスを設定してください。Cosminexus Smart Composer用ファイルを出力するときに，指定した仮想IPアドレスが定義されたロードバランサの情報を，JP1/IM - CMが自動的に引き当てます。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

IPv4またはIPv6の形式

［種別］

選択されているロードバランシンググループの種別が表示されます。種別を変更したい場合は，リストから［ロードバランサ］［その他］のどちらかを選択してください。ロードバランサを使用する場合は［ロードバランサ］を指定してください。

［ロードバランシング方式］

選択されているロードバランシング方式が表示されます。ロードバランシング方式を変更したい場合は，リストから，［default］［least-connections］［round-robin］［weight］［response-time］［least-session］のどれかを選択してください。

［多重度］

この項目は，常に非活性です。

ポート情報

［ポート情報設定］

ポート情報を設定するかどうか指定します。［有効］をチェックすると，ポート情報を設定します。ポート情報を設定する場合は，ポート情報の項目をすべて設定する必要があります。［有効］のチェックを外すとポート情報を設定しません。ポート情報を設定しない場合は，ポート情報の各項目は非活性になります。

［ポート名称］

設定されている場合は，ロードバランシンググループが使用するポートの名称が表示されます。［ポート情報設定］の［有効］がチェックされていない場合は非活性です。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

空白と「# *」を除いた印刷できるASCII文字

入力できる文字数：

1〜127バイト

［ポート番号］

設定されている場合は，ロードバランシンググループが使用するポートのポート番号が表示されます。［ポート情報設定］の［有効］がチェックされていない場合は非活性です。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

0〜65,535の数字

入力できる文字数：

1〜5バイト

［ポート種別］

ロードバランシンググループが使用するポートの種別が表示されます。ポート種別を変更したい場合は，リストから［tcp］［udp］［tcp/udp］のどれかを選択してください。［ポート情報設定］の［有効］がチェックされていない場合は非活性です。
