1.4.4　［論理グループの作成］（ロードバランシンググループの作成）画面

ロードバランシンググループの作成画面は，新規にロードバランシンググループを作成するための画面です。この画面はウィザードで表示される画面で，次の操作で表示されます。

• ［論理グループの作成］画面の［種別］で，［ロードバランシンググループ］を選択して［次へ>］ボタンをクリックする。

ロードバランシンググループの作成画面を次に示します。

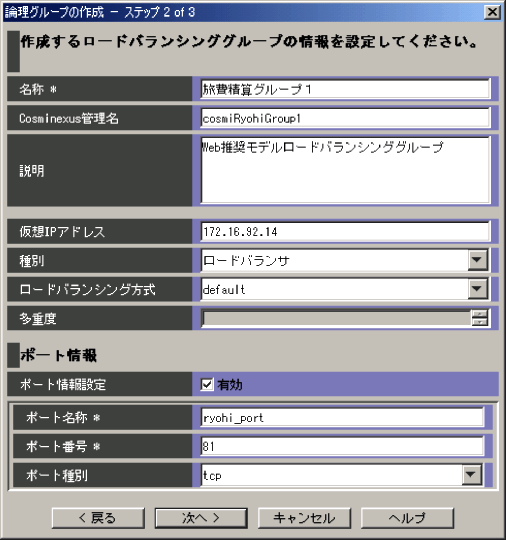

図1-12　［論理グループの作成］（ロードバランシンググループの作成）画面

表示項目を次に示します。項目名の横に「*」がある項目は，必ず入力してください。入力できる文字の「印刷できるASCII文字」とは，ASCII文字コード\u0020〜\u007Eの範囲です。

［名称］

作成したいロードバランシンググループの名称を入力します。

次に示す規則に従って入力してください。

入力できる文字：

「*」を除いた印刷できるASCII文字，全角文字

入力できる文字数：

1〜511バイト

なお，論理システム内の論理オブジェクトと同じ名称は指定できません。

［Cosminexus管理名］

ロードバランシンググループのCosminexus管理名を入力します。論理システムがCosminexus用のWeb推奨モデルの場合は，この項目が表示されます。jcmexportコマンドを使用してCosminexus Smart Composer用ファイルを出力する場合は，入力する必要があります。

次に示す規則に従って入力してください。

入力できる文字：

半角英数字，「-」，および「_」

入力できる文字数：

0〜32バイト

［説明］

ロードバランシンググループについての説明を入力します。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，改行文字，全角文字

入力できる文字数：

0〜2,047バイト

［仮想IPアドレス］

ロードバランシンググループに割り当てる仮想IPアドレスを入力します。［種別］に［ロードバランサ］を選択した場合は，仮想IPアドレスにはロードバランサに設定されている論理IPアドレスを設定してください。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

IPv4またはIPv6の形式

［種別］

ロードバランシンググループの種別をリストから選択します。選択できる値は，［ロードバランサ］［その他］のどちらかです。ロードバランサを使用する場合は［ロードバランサ］を選択してください。

［ロードバランシング方式］

ロードバランシング方式をリストから選択します。選択できる値は，［default］［least-connections］［round-robin］［weight］［response-time］［least-session］のどれかです。デフォルトは［default］です。

［多重度］

ロードバランシンググループの配下に定義したいユニットグループの数を表します。この項目は非活性です。

ポート情報

［ポート情報設定］

ポート情報を設定するかどうか指定します。［有効］をチェックすると，ポート情報を設定します。ポート情報を設定する場合は，ポート情報の項目をすべて設定する必要があります。［有効］のチェックを外すとポート情報を設定しません。ポート情報を設定しない場合は，ポート情報の各項目は非活性になります。

［ポート名称］

ロードバランシンググループが使用するポートの名称を入力します。［ポート情報設定］の［有効］がチェックされていない場合は非活性です。

次に示す規則に従って入力してください。

入力できる文字：

空白と「# *」を除いた印刷できるASCII文字

入力できる文字数：

1〜127バイト

［ポート番号］

ロードバランシンググループが使用するポートの番号を入力します。［ポート情報設定］の［有効］がチェックされていない場合は非活性です。

次に示す規則に従って入力してください。

入力できる文字：

0〜65,535の数字

入力できる文字数：

1〜5バイト

［ポート種別］

ロードバランシンググループが使用するポートの種別を，リストから選択します。選択できる値は，［tcp］［udp］［tcp/udp］のどれかです。デフォルトは［tcp］です。［ポート情報設定］の［有効］がチェックされていない場合は非活性です。

［次へ>］

ロードバランシンググループについての作成確認画面が表示されます。

＜この項の構成＞

(1)　ロードバランシンググループの作成確認画面

(1)　ロードバランシンググループの作成確認画面

ロードバランシンググループの作成確認画面は，ロードバランシンググループの作成画面で設定した内容を確認するための画面です。ロードバランシンググループの作成確認画面の表示例を次に示します。

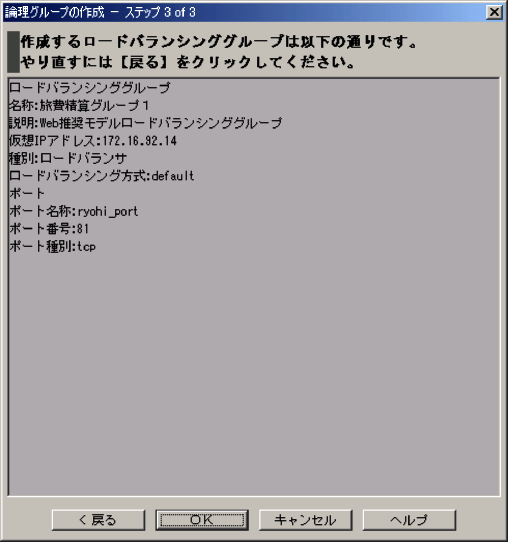

図1-13　ロードバランシンググループの作成確認画面

［OK］ボタンをクリックすると，ロードバランシンググループが作成されます。［ロードバランシンググループの作成］画面の［名称］に，論理システム内の論理オブジェクトと同じ名称を入力して［OK］ボタンをクリックした場合，エラーダイアログが表示されます。この場合は，［<戻る］ボタンをクリックして，入力し直してください。
