4.2.5 Configurationファイルの生成例

Configurationファイルがどのように生成されるかを次の三つの構成例を使用して説明します。

コピーペアの監視に使用するConfigurationファイルを生成するためには，YKP2Aコマンドを実行します。YKP2Aコマンドは，バッチジョブ，TSO/Eコマンドのどちらでも実行できます。

図4-6 PPRC TCおよびTCAコピーペアを監視する構成例から図4-8 PPRC TCおよびSIコピーペアを監視する構成例に共通する条件を次に示します。YKP2Aコマンドの実行に必要なDADIDおよびコピーグループ名は，それぞれの図に示します。

重要
生成されるコピーグループ定義ファイルの末尾に付けられる2けたの番号は，コピー種別ごとに自動的に付けられる通し番号です。
この項の構成
(1) PPRC TCおよびTCAコピーペアを監視する構成例
(2) PPRC SIコピーペアだけを監視する構成例
(3) PPRC TCおよびSIコピーペアを監視する構成例

(1) PPRC TCおよびTCAコピーペアを監視する構成例

PPRC TCおよびTCAコピーペアを組み合わせて運用している構成例を次の図に示します。

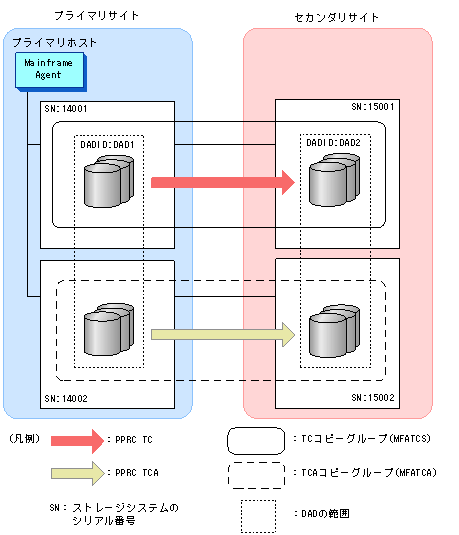

図4-6 PPRC TCおよびTCAコピーペアを監視する構成例

[図]

図4-6 PPRC TCおよびTCAコピーペアを監視する構成例の構成で次のYKP2Aコマンドを実行すると，MFATCSおよびMFATCAを監視するためのConfigurationファイルが生成されます。

YKP2A PREFIX(MFA.MIGRATE) DEVN(7300,730F) DAD(DAD1,DAD2) CGNAME1(MFATCS) CGNAME2(MFATCA)

生成されるConfigurationファイルは次のとおりです。

ディスク構成定義ファイル
MFA.MIGRATE.DSK.SN14001.DAD1
MFA.MIGRATE.DSK.SN14002.DAD1
MFA.MIGRATE.DSK.SN15001.DAD2
MFA.MIGRATE.DSK.SN15002.DAD2

コピーグループ定義ファイル
MFA.MIGRATE.GRP.MFATCS00
MFA.MIGRATE.GRP.MFATCA00

(2) PPRC SIコピーペアだけを監視する構成例

PPRC SIコピーペアだけで運用している構成例を次の図に示します。

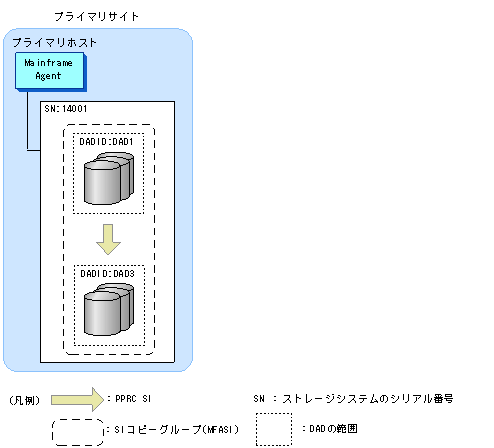

図4-7 PPRC SIコピーペアだけを監視する構成例

[図]

図4-7 PPRC SIコピーペアだけを監視する構成例の構成で次のYKP2Aコマンドを実行すると，MFASIを監視するためのConfigurationファイルが生成されます。

YKP2A PREFIX(MFA.MIGRATE) DEVN(7300,730F) DAD(DAD1,,DAD3) CGNAME3(MFASI)

生成されるConfigurationファイルは次のとおりです。

ディスク構成定義ファイル
MFA.MIGRATE.DSK.SN14001.DAD1
MFA.MIGRATE.DSK.SN14001.DAD3

コピーグループ定義ファイル
MFA.MIGRATE.GRP.MFASI00

(3) PPRC TCおよびSIコピーペアを監視する構成例

PPRC TCおよびSIコピーペアを組み合わせて運用している構成例を次の図に示します。

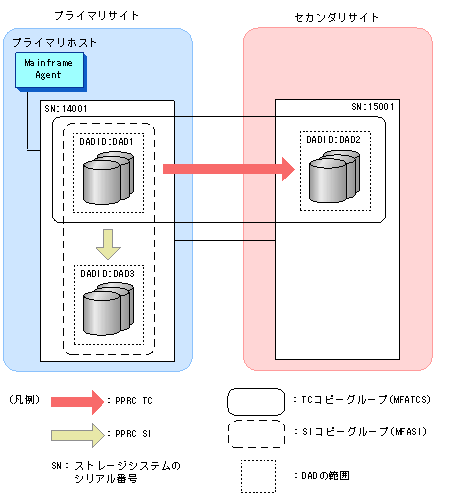

図4-8 PPRC TCおよびSIコピーペアを監視する構成例

[図]

図4-8 PPRC TCおよびSIコピーペアを監視する構成例の構成で次のYKP2Aコマンドを実行すると，MFATCSおよびMFASIを監視するためのConfigurationファイルが生成されます。

YKP2A PREFIX(MFA.MIGRATE) DEVN(7300,730F) DAD(DAD1,DAD2,DAD3) CGNAME1(MFATCS) CGNAME3(MFASI)

生成されるConfigurationファイルは次のとおりです。

ディスク構成定義ファイル
MFA.MIGRATE.DSK.SN14001.DAD1
MFA.MIGRATE.DSK.SN15001.DAD2
MFA.MIGRATE.DSK.SN14001.DAD3

コピーグループ定義ファイル
MFA.MIGRATE.GRP.MFATCS00
MFA.MIGRATE.GRP.MFASI00
