Hitachi Command Suite Software CLI リファレンスガイド

4.1.3 AddExternalArrayGroup

AddExternalArrayGroupコマンドは，外部接続したストレージシステム（外部ストレージシステム）のボリューム（外部ボリューム）を内部ボリュームに一対一でマッピングし，パリティグループ（外部パリティグループ）を作成します。また，作成した外部パリティグループにLUを作成します。マッピング時には複数のパス（交替パス）を指定できます。

重要

このコマンドは，Virtual Storage Platform，Universal Storage Platform V/VM，およびHUS VMでだけ使用できます。Universal Storage Platform V/VMの場合に必要なマイクロコードのバージョンは60-02-40-XX/XX以降です。

このコマンドを実行するときには，外部パリティグループを作成するストレージシステムと，外部接続しているストレージシステムの両方がDevice Managerの管理対象として登録されている必要があります。

パラメーター

表4-3 AddExternalArrayGroupコマンドのパラメーター

パラメーター名指定のレベル説明

serialnum 必須外部パリティグループを作成するストレージシステムのシリアル番号

model 必須外部パリティグループを作成するストレージシステムのモデル

externalgrpnum 任意外部パリティグループの番号
作成する外部パリティグループの番号を指定します。
指定できる値は1～16384までの整数です。
省略した場合は，Device Managerが自動的に値を指定します。

portname 必須外部ストレージシステムが接続されているポートのポート名
複数のパス（交替パス）を指定する場合は，コンマで区切ります。
パスを指定するためには，パラメーターportname，externalwwn，externallunを一組で指定する必要があります。指定した順序でパスの優先順位が設定されます（最初の組み合わせがプライマリーパスとして設定されます）。portname，externalwwn，externallunに指定する値の順序と数が正しいことを確認してください。

externalwwn 必須外部ストレージシステムのポートWWN
複数のパス（交替パス）を指定する場合は，コンマで区切ります。
パスを指定するためには，パラメーターportname，externalwwn，externallunを一組で指定する必要があります。指定した順序でパスの優先順位が設定されます（最初の組み合わせがプライマリーパスとして設定されます）。portname，externalwwn，externallunに指定する値の順序と数が正しいことを確認してください。

externallun 必須外部ボリュームのLUN
複数のパス（交替パス）を指定する場合は，コンマで区切ります。
パスを指定するためには，パラメーターportname，externalwwn，externallunを一組で指定する必要があります。指定した順序でパスの優先順位が設定されます（最初の組み合わせがプライマリーパスとして設定されます）。portname，externalwwn，externallunに指定する値の順序と数が正しいことを確認してください。

pathgroupid 任意パスグループID
省略した場合は，Device Managerが自動的に値を指定します。

emulation 任意論理ユニットのエミュレーションタイプ
"OPEN-V"だけが指定できます。
省略した場合は，"OPEN-V"が設定されます。

clprnumber 任意 CLPR番号
省略した場合は，0が設定されます。

cachemode 任意論理ユニットのオプション情報（キャッシュモード）
指定できる値を次に示します。

true：有効

false：無効

パラメーターcachemodeの指定を省略した場合は，次のように値が設定されます。

パラメーターinflowcontrolの指定を省略しない場合：
"true"が設定されます。

パラメーターinflowcontrolの指定を省略した場合：
外部ボリュームがコマンドデバイスの場合は，"false"が設定されます。
外部ボリュームがコマンドデバイスでない場合は，"true"が設定されます。

inflowcontrol 任意論理ユニットのオプション情報（キャッシュ流入制御モード）
指定できる値を次に示します。

true：有効

false：無効

省略した場合は，"false"が設定されます。

luoption 任意外部パリティグループを作成するのと同時に論理ユニットを作成するかどうかのオプション情報
指定できる値を次に示します。

none：作成しない

create：作成する

省略した場合は，"none"が設定されます。

numoflus 任意作成する論理ユニットの数
指定できる値は"1"だけです。
省略した場合は，"1"が設定されます。
パラメーターluoptionに"none"が指定されている場合，またはパラメーターluoptionを省略した場合は指定できません。

devnum 任意論理ユニットのデバイス番号
10進数，またはコロンで区切った16進数「ww:xx:yy」で指定します。wwはLDKC番号，xxはCU番号，yyはLDEV番号です。ここで，wwは省略できます。wwを省略した場合，LDKC番号は0と見なされます。
省略した場合は，Device Managerが自動的に値を指定します。
パラメーターluoptionに"none"が指定されている場合，またはパラメーターluoptionを省略した場合は指定できません。

capacity 任意論理ユニットの容量
省略した場合は，外部ボリュームと同じ容量の論理ユニットを作成します。
パラメーターluoptionに"none"が指定されている場合，またはパラメーターluoptionを省略した場合は指定できません。
容量の単位（KBまたはblock）は，パラメーターcapacitytypeで指定できます。

capacitytype 任意パラメーターcapacityで指定する値の単位
指定できる値は，KBまたはblockです。
省略した場合，KBが設定されます。
パラメーターluoptionに"none"が指定されている場合，またはパラメーターluoptionを省略した場合は指定できません。

事前に取得するパラメーター値

serialnumおよびmodel

GetStorageArrayコマンドの実行結果から取得してください。外部パリティグループを作成するストレージシステムのarrayType値またはdisplayArrayType値をパラメーターmodelに指定してください。serialNumber値をパラメーターserialnumに指定してください。

portname

外部パリティグループを作成するストレージシステムのGetStorageArray (subtarget=Port)コマンドの実行結果から取得してください。portRole値が「External」であるポートのdisplayName値をパラメーターportnameに指定してください。このとき，worldWidePortName値を控えておいてください。

externalwwn

外部ストレージシステムがSMI-S enabledストレージシステム以外の場合，GetStorageArray (subtarget=Port, portsubinfo=WWN)コマンドの実行結果から取得してください。An instance of WWNの下に表示されるwwn値がportnameのworldWidePortName値と一致するポートを選び，そのポートのworldWidePortName値をパラメーターexternalwwnに指定してください。このとき，portID値を控えておいてください。

SMI-S enabledストレージシステムの場合，そのストレージシステムの管理ツールでポートのWWN値を取得し，パラメーターexternalwwnに指定してください。

externallun

外部ストレージシステムがSMI-S enabledストレージシステム以外の場合，GetStorageArray (subtarget=Path, pathsubinfo=WWN)コマンドの実行結果から取得してください。次の条件を満たすパスのLUN値をパラメーターexternallunに指定してください。

An instance of WWNの下に表示されるwwn値がportnameのworldWidePortName値と一致する。

An instance of Pathの下に表示されるportID値がexternalwwnのportID値と一致する。

SMI-S enabledストレージシステムの場合，そのストレージシステムの管理ツールでパスのLUN値を取得し，パラメーターexternallunに指定してください。

コマンド実行例

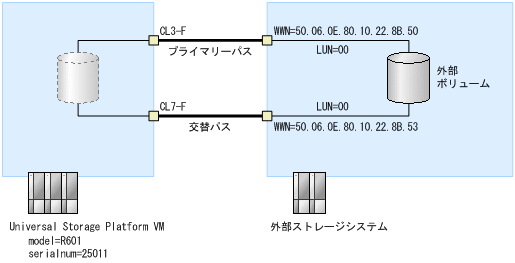

図4-1 コマンド実行例（AddExternalArrayGroupコマンド）

「図4-1 コマンド実行例（AddExternalArrayGroupコマンド）」に示す構成を作成するときのコマンド実行例を次に示します。
HiCommandCLI AddExternalArrayGroup -o "D:\logs\AddExternalArrayGroup.log" model=R601 serialnum=25011 portname=CL3-F,CL7-F externalwwn=50.06.0E.80.10.22.8B.50,50.06.0E.80.10.22.8B.53 externallun=00,00
コマンド実行結果
RESPONSE:
An instance of StorageArray
         .
         . (Attributes of StorageArray are omitted here)
         .
  List of 1 ArrayGroup elements:
    An instance of ArrayGroup
      objectID=ARRAYGROUP.R601.25011.134.0
      chassis=134
      number=0
      displayName=E34-1
      raidType=-
      emulation=OPEN-V
      diskType=
      diskSize=0
      diskSizeInKB=-1
      formFactor=-1
      controllerID=-1
      totalCapacity=0
      allocatedCapacity=0
      freeCapacity=0
      hiHsmCapacity=0
      onDemandCapacity=0
      totalFreeSpace=2,097,152
      largestFreeSpace=2,097,152
      substance=1
      slprNumber=0
      clprNumber=0
      cuInfo=
      openTotalCapacity=0
      openAllocatedCapacity=0
      openFreeCapacity=0
      openHiHsmCapacity=0
      openOnDemandCapacity=0
      imTotalCapacity=0
      imAllocatedCapacity=0
      imFreeCapacity=0
      imHiHsmCapacity=0
      imOnDemandCapacity=0
      mfTotalCapacity=0
      mfHiHsmCapacity=0
      mfOnDemandCapacity=0
      mfAllocatedCapacity=0
      mfUnallocatedCapacity=0
      openAllocatedActualCapacity=0
      openUnallocatedCapacity=0
      openUnallocatedActualCapacity=0
      openReservedCapacity=0
      openReservedActualCapacity=0
      type=1
      volumeType=1
      encrypted=-1
      protectionLevel=-1
      dpPoolID=-1
      List of 1 FreeSpace elements:
        An instance of FreeSpace
          objectID=FREESPACE.R601.25011.134.0.0
          sizeInKB=2,097,152
          cylinders=0
          fsControlIndex=0
      List of 2 ExternalPathInfo elements:
        An instance of ExternalPathInfo
          objectID=ExternalPathInfo.R601.25011.134.0.50060E8010228B50.0.13
          externalWWN=50.06.0E.80.10.22.8B.50
          externalLun=0
          portID=13
          pathGroupID=22
          priority=1
        An instance of ExternalPathInfo
          objectID=ExternalPathInfo.R601.25011.134.0.50060E8010228B53.0.15
          externalWWN=50.06.0E.80.10.22.8B.53
          externalLun=0
          portID=15
          pathGroupID=22
          priority=2

パラメーター名	指定のレベル	説明
`serialnum`	必須	外部パリティグループを作成するストレージシステムのシリアル番号
`model`	必須	外部パリティグループを作成するストレージシステムのモデル
`externalgrpnum`	任意	外部パリティグループの番号作成する外部パリティグループの番号を指定します。指定できる値は1～16384までの整数です。省略した場合は，Device Managerが自動的に値を指定します。
`portname`	必須	外部ストレージシステムが接続されているポートのポート名複数のパス（交替パス）を指定する場合は，コンマで区切ります。パスを指定するためには，パラメーター`portname`，`externalwwn`，`externallun`を一組で指定する必要があります。指定した順序でパスの優先順位が設定されます（最初の組み合わせがプライマリーパスとして設定されます）。`portname`，`externalwwn`，`externallun`に指定する値の順序と数が正しいことを確認してください。
`externalwwn`	必須	外部ストレージシステムのポートWWN 複数のパス（交替パス）を指定する場合は，コンマで区切ります。パスを指定するためには，パラメーター`portname`，`externalwwn`，`externallun`を一組で指定する必要があります。指定した順序でパスの優先順位が設定されます（最初の組み合わせがプライマリーパスとして設定されます）。`portname`，`externalwwn`，`externallun`に指定する値の順序と数が正しいことを確認してください。
`externallun`	必須	外部ボリュームのLUN 複数のパス（交替パス）を指定する場合は，コンマで区切ります。パスを指定するためには，パラメーター`portname`，`externalwwn`，`externallun`を一組で指定する必要があります。指定した順序でパスの優先順位が設定されます（最初の組み合わせがプライマリーパスとして設定されます）。`portname`，`externalwwn`，`externallun`に指定する値の順序と数が正しいことを確認してください。
`pathgroupid`	任意	パスグループID 省略した場合は，Device Managerが自動的に値を指定します。
`emulation`	任意	論理ユニットのエミュレーションタイプ "`OPEN-V`"だけが指定できます。省略した場合は，"`OPEN-V`"が設定されます。
`clprnumber`	任意	CLPR番号省略した場合は，`0`が設定されます。
`cachemode`	任意	論理ユニットのオプション情報（キャッシュモード）指定できる値を次に示します。 `true`：有効 `false`：無効パラメーター`cachemode`の指定を省略した場合は，次のように値が設定されます。パラメーター`inflowcontrol`の指定を省略しない場合： "`true`"が設定されます。パラメーター`inflowcontrol`の指定を省略した場合：外部ボリュームがコマンドデバイスの場合は，"`false`"が設定されます。外部ボリュームがコマンドデバイスでない場合は，"`true`"が設定されます。
`inflowcontrol`	任意	論理ユニットのオプション情報（キャッシュ流入制御モード）指定できる値を次に示します。 `true`：有効 `false`：無効省略した場合は，"`false`"が設定されます。
`luoption`	任意	外部パリティグループを作成するのと同時に論理ユニットを作成するかどうかのオプション情報指定できる値を次に示します。 `none`：作成しない `create`：作成する省略した場合は，"`none`"が設定されます。
`numoflus`	任意	作成する論理ユニットの数指定できる値は"`1`"だけです。省略した場合は，"`1`"が設定されます。パラメーター`luoption`に"`none`"が指定されている場合，またはパラメーター`luoption`を省略した場合は指定できません。
`devnum`	任意	論理ユニットのデバイス番号 10進数，またはコロンで区切った16進数「`ww:xx:yy`」で指定します。`ww`はLDKC番号，`xx`はCU番号，`yy`はLDEV番号です。ここで，`ww`は省略できます。`ww`を省略した場合，LDKC番号は`0`と見なされます。省略した場合は，Device Managerが自動的に値を指定します。パラメーター`luoption`に"`none`"が指定されている場合，またはパラメーター`luoption`を省略した場合は指定できません。
`capacity`	任意	論理ユニットの容量省略した場合は，外部ボリュームと同じ容量の論理ユニットを作成します。パラメーター`luoption`に"`none`"が指定されている場合，またはパラメーター`luoption`を省略した場合は指定できません。容量の単位（KBまたはblock）は，パラメーター`capacitytype`で指定できます。
`capacitytype`	任意	パラメーター`capacity`で指定する値の単位指定できる値は，`KB`または`block`です。省略した場合，`KB`が設定されます。パラメーター`luoption`に"`none`"が指定されている場合，またはパラメーター`luoption`を省略した場合は指定できません。
