JP1/ServerConductorのコンポーネント構成を，製品ごとに次の図に示します。

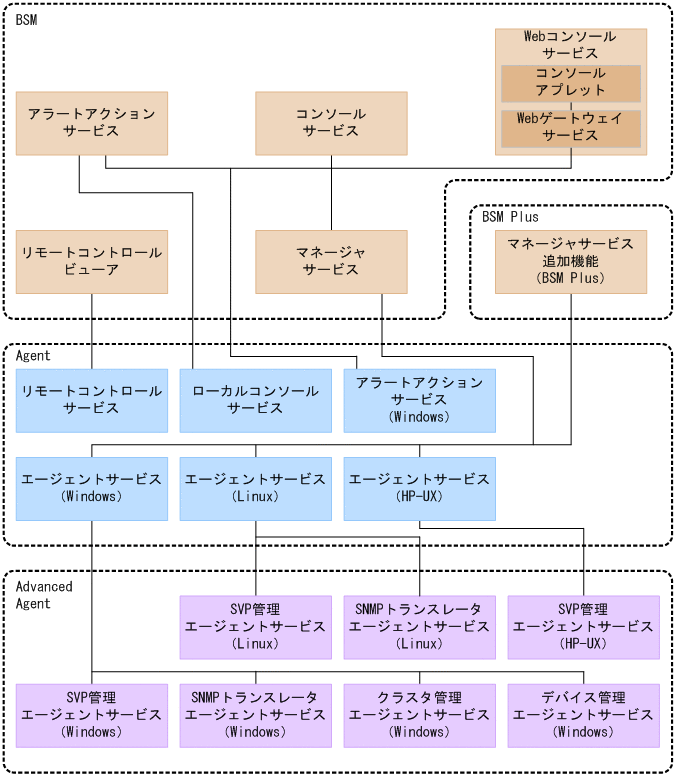

図2-2　JP1/ServerConductorのコンポーネント構成

各コンポーネントの機能を，製品別に次に示します。

(a)　BSM

マネージャサービス

管理サーバとなるマシンで実行するサービスです。管理対象サーバの持つ管理情報を収集してコンソールサービスまたはWebコンソールサービスに通知したり，コンソールサービスまたはWebコンソールサービスからの指示をエージェントサービスに通知したりします。

コンソールサービス

管理コンソールとなるマシンで実行するサービスです。ユーザはコンソールサービスを使ってマネージャサービスにログインし，管理対象サーバを管理します。

Webコンソールサービス

コンソールアプレットとWebゲートウェイサービスの総称です。コンソールサービスの持つ一部の機能をWeb管理コンソールのWebブラウザから利用できるようにします。

コンソールアプレット

Webブラウザ上で実行され，WebブラウザでWebコンソールサービスの機能を利用できるようにするためのプログラムです。

Webゲートウェイサービス

Webサーバとなるマシンで実行するサービスです。マネージャサービスから受け取った管理対象サーバの情報をコンソールアプレットに送ります。

アラートアクションサービス

アラート受信時にプログラムを自動起動するサービスです。

リモートコントロールビューア

管理対象サーバを遠隔操作するためのサービスです。

(b)　BSM Plus

マネージャサービス追加機能

管理サーバとなるマシンで実行する追加機能を備えたサービスです。SMP構成管理，ストレージ運用支援，N+1コールドスタンバイ機能，およびラック管理の各機能を使用できるようにします。

(c)　Agent

エージェントサービス

管理対象サーバとなるマシンで実行するサービスです。エージェントサービスには，Windows版，Linux版，HP-UX版の3種類があります。サーバの状態を常に監視し，その情報をマネージャサービスへ送信します。

ローカルコンソールサービス

管理対象サーバで，そのサーバ自身を管理するサービスです。ローカルコンソールサービスを管理対象サーバにインストールすると，その管理対象サーバでコンソールサービスの機能を使えます。ローカルコンソールサービスは，サーバ自身の資産情報・障害情報の管理・監視，および電源制御スケジュールの設定・参照ができます。ただし，ローカルコンソールサービスはサーバ自身の管理だけができ，そのほかのサーバについては管理できません。

コンソールサービスとローカルコンソールサービスを特に区別しない場合は，コンソールサービスと呼びます。

リモートコントロールサービス

管理対象サーバで実行するサービスです。リモートコントロールビューアからの遠隔操作を実行します。

(d)　Advanced Agent

SVP管理エージェントサービス

SVP機能を搭載した管理対象サーバを電源制御する場合に必要なサービスです。SVP機能を搭載した管理対象サーバに対して，電源ON・OFFや電源制御スケジュールを設定できるようにします。なお，管理対象サーバで電源ON機能を備えたLANアダプタを搭載している場合，SVP機能およびSVP管理エージェントサービスがなくても，電源ONの操作ができます。

クラスタ管理エージェントサービス

Windowsサーバをクラスタ管理する場合に必要なサービスです。MSCSまたはフェールオーバークラスタでクラスタ管理されているWindowsサーバをJP1/ServerConductorで管理できるようにします。

SNMPトランスレータエージェントサービス

WindowsサーバおよびLinuxサーバでSNMPトランスレータの機能を利用する場合に必要なサービスです。JP1/ServerConductorが通知するアラートをSNMPトラップに変換し，SNMPマネージャに送信します。また，JP1/ServerConductorで提供しているMIBファイルを使用して，JP1/ServerConductorのマシン管理情報をSNMPマネージャから参照できます。

注意

マシン管理情報はHA8000 Windowsサーバでだけ参照できます。

デバイス管理エージェントサービス

WindowsサーバでLANアダプタ，ディスクアレイなどをデバイス管理する場合に必要なサービスです。これらのデバイスのアラート通知および資産情報を管理できるようにします。

JP1/ServerConductorの各サービスは，その機能に対応したOSを搭載しているマシンにインストールして使用します。

BSMの各サービスの適用OSを次の表に示します。BSM Plus，Agent，およびAdvanced Agentの各サービスの適用OSについては，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 設計・構築ガイド」の概要について記載されている章を参照してください。

表2-2　JP1/ServerConductorの各サービスの適用OS（BSM）

サービス名	Windows XP	Windows Vista	Windows 7	Windows Server 2003	Windows Server 2008
マネージャサービス	◎	◎	◎	◎	◎
マネージャサービス追加機能	×	×	×	◎	◎
コンソールサービス	◎	◎	◎	◎	◎
Webコンソールサービス	×	×	×	◎	◎
アラートアクションサービス	◎	◎	◎	◎	◎
リモートコントロールビューア	◎	◎	◎	◎	◎

（凡例）

◎：インストールおよびサービスの機能を使用できる

×：インストールできない
