［SMP設定］ウィンドウ（シャーシノード選択時）

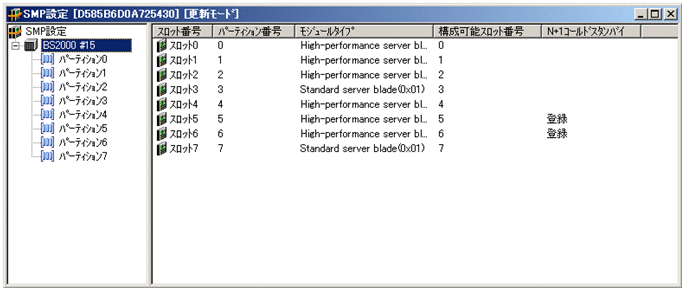

図1-52　［SMP設定］ウィンドウ（シャーシノード選択時）

[図データ]

左ペインのツリーでシャーシノードを選択すると，選択したシャーシノードの情報が右ペインに表示されます。

表1-13　シャーシノード選択時の表示項目

表示項目	表示内容
スロット番号	スロット番号を示します。
パーティション番号	パーティション番号はプライマリモジュールのスロット番号と同じ番号です。
モジュールタイプ	サーバモジュールのタイプを示します。注意空き，複数スロットを占有するサーバモジュール，またはサーバモジュール以外のモジュールの場合「Don't Care(0x00)」，サーバモジュールを認識できない場合「Unknown Device(0xFF)」と表示されます。複数スロットを占有するサーバモジュールの場合，最も小さい番号以外のスロットにはDon't Care(0x00)が表示されます。パーティションの削除などの操作をする場合は，最も小さい番号のスロットだけではなく，占有しているスロットをすべて選択してください。
構成可能スロット番号	該当のスロットをプライマリモジュールとして選択したとき，パーティションを構成できるモジュールのスロット番号が表示されます。
N+1コールドスタンバイ	N+1コールドスタンバイの登録状態を示します。登録：登録されている場合空白：登録されていない場合
