［ディスク割当てリポジトリ］ウィンドウは，BSM Plusが管理するWWNの情報およびサーバモジュールに割り当てたディスクの情報を表示するウィンドウです。

注意

［ディスク割当てリポジトリ］ウィンドウを表示させる場合は，BSM Plusを使用している必要があります。

［ディスク割当てリポジトリ］ウィンドウを表示する手順を次に示します。

操作手順（［ホスト管理］ウィンドウを使用する場合）

1. コンソールサービスを起動し，［ホスト管理］ウィンドウの［BSM Plus管理］メニューから［ディスク割当てリポジトリ］を選択する

操作手順（［ラックマネージャ］ウィンドウを使用する場合）

1. コンソールサービスを起動する
2. ［ホスト管理］ウィンドウで，［ラック管理］メニューから［ラックマネージャ］を選択する
3. ［ラックマネージャ］ウィンドウの［BSM Plus管理］メニューから［ディスク割当てリポジトリ］を選択する

［ディスク割当てリポジトリ］ウィンドウを次の図に示します。

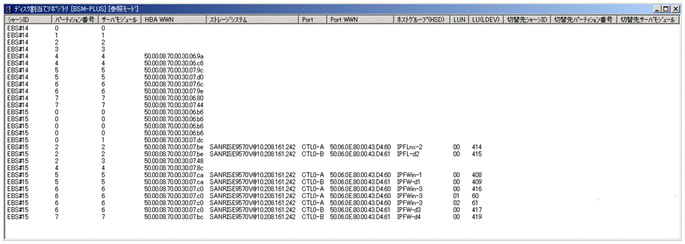

図1-50　［ディスク割当てリポジトリ］ウィンドウ

表示項目を次の表に示します。

表示項目	表示内容
シャーシID	サーバシャーシIDが表示されます。
パーティション番号	パーティション番号が表示されます。
サーバモジュール	サーバモジュール番号が表示されます。
HBA WWN	SVPから取得したファイバチャネルHBAのWWN，またはIOEUのHBAのWWNが表示されます。
ストレージシステム	ホストグループが割り当てられた場合に，接続先ストレージシステム名が表示されます。
Port	ホストグループが割り当てられた場合に，接続先ストレージシステムのポート名が表示されます。
Port WWN	ホストグループが割り当てられた場合に，接続先ストレージシステムのポートのWWNが表示されます。
ホストグループ（HSD）	ホストグループが割り当てられた場合に，接続先ストレージシステムのホストグループ名が表示されます。
LUN	ホストグループが割り当てられた場合に，サーバモジュールが認識するストレージシステムの論理ユニット番号が表示されます。9570V，または9585Vのストレージシステムを使用している場合は，「nn」（nは10進数）の形式で表示されます。Hitachi AMS 200，Hitachi AMS 500，9900Vシリーズ，またはHitachi USPを使用している場合は，「X:XX」（Xは16進数）の形式で表示されます。
LU(LDEV)	ホストグループが割り当てられた場合に，ストレージシステムの物理ユニット番号が表示されます。9570V，または9585Vのストレージシステムを使用している場合は，10進数で表示されます。Hitachi AMS 200，Hitachi AMS 500，9900Vシリーズ，またはHitachi USPを使用している場合は，「X:XX」（Xは16進数）の形式で表示されます。
切替先シャーシID	N+1コールドスタンバイで切り替えが行われた場合に，切り替え先のサーバシャーシIDが表示されます。
切替先パーティション番号	N+1コールドスタンバイで切り替えが行われた場合に，切り替え先のパーティション番号が表示されます。
切替先サーバモジュール	N+1コールドスタンバイで切り替えが行われた場合に，切り替え先のサーバモジュールスロット番号が表示されます。
