JP1/ServerConductorで表示される画面の遷移図を次に示します。

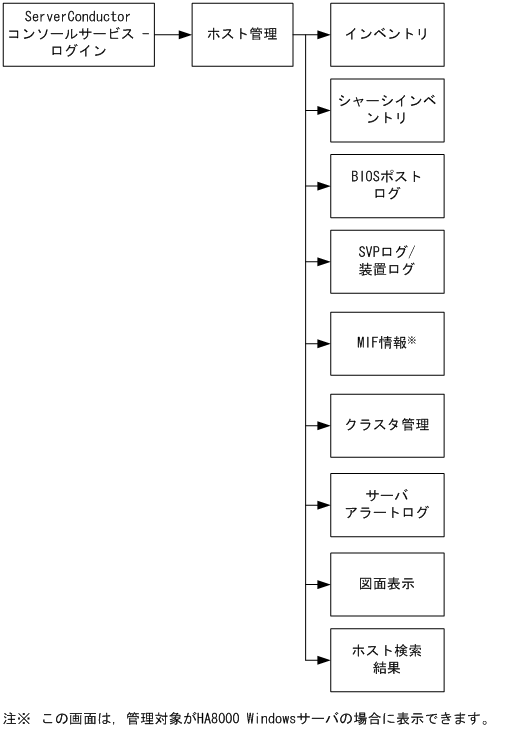

図1-1　画面の遷移（その1）

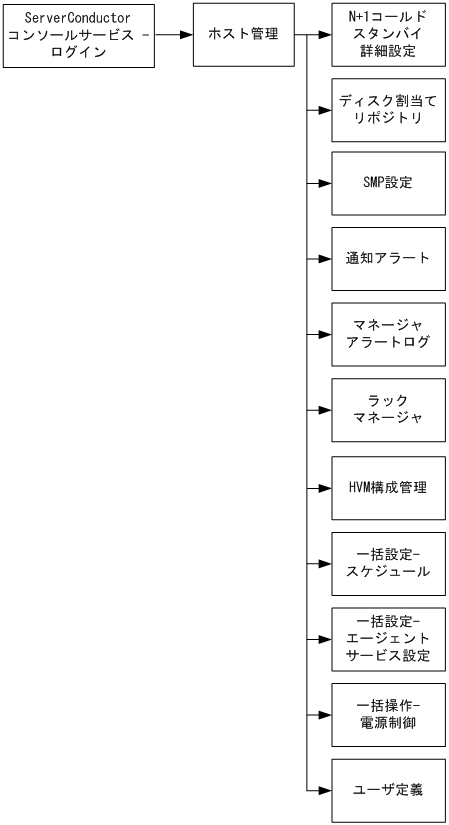

図1-2　画面の遷移（その2）

図1-3　画面の遷移（その3）

JP1/ServerConductorで表示される画面の一覧を次の表に示します。

表1-1　JP1/ServerConductorで表示される画面一覧

画面名	説明
［ServerConductor　コンソールサービス - ログイン］画面	JP1/ServerConductorのマネージャサービスにログインする画面です。
［ホスト管理］ウィンドウ	管理対象ホストまたはサーバシャーシを一覧で表示するJP1/ServerConductorのメインウィンドウです。
［インベントリ］ウィンドウ	管理対象ホストの資産情報を表示するウィンドウです。
［シャーシインベントリ］ウィンドウ	サーバシャーシの資産情報，またはIOEUの資産情報を表示するウィンドウです。
［BIOSポストログ］ウィンドウ	システム起動時にBIOSが検出したエラーを表示するウィンドウです。
［SVPログ/装置ログ］ウィンドウ	SVP機能が管理しているSVPログ，またはIOEUで発生したアラートを表示するウィンドウです。
［MIF情報］ウィンドウ	サーバが持っているMIF情報を表示するウィンドウです。 このウィンドウは，管理対象がHA8000 Windowsサーバの場合に表示できます。
［クラスタ管理］ウィンドウ	管理対象サーバのクラスタ情報を表示するウィンドウです。
［サーバアラートログ］ウィンドウ	管理対象サーバで発生したすべてのアラートのログ（サーバアラートログ）を表示するウィンドウです。
［図面表示］ウィンドウ	管理対象ホストのハードウェア構成図を表示するウィンドウです。
［ホスト検索結果］ウィンドウ	管理対象ホストのインベントリ情報を収集したデータベースから，条件に合うホストを検索した結果を表示するウィンドウです。
［N+1コールドスタンバイ詳細設定］ウィンドウ	N+1コールドスタンバイ機能を設定または変更するウィンドウです。
［ディスク割当てリポジトリ］ウィンドウ	BSM Plusが管理するWWNの情報およびサーバモジュールに割り当てたディスクの情報を表示するウィンドウです。
［SMP設定］ウィンドウ	SMP構成管理機能を使用してSMPサーバを管理するウィンドウです。
［通知アラート］ウィンドウ	管理対象のホストやサーバシャーシからの通知アラートを表示するウィンドウです。
［マネージャアラートログ］ウィンドウ	管理サーバで発生したすべてのアラートのログ（マネージャアラートログ）を表示するウィンドウです。
［ラックマネージャ］ウィンドウ	ラックおよびラックを構成する各機器を管理するウィンドウです。
［HVM構成管理］ウィンドウ	HVM構成管理機能を使用してHVMおよびLPARを管理するウィンドウです。
［一括設定 - スケジュール］ウィンドウ	グループ内のサーバに対して，電源制御スケジュールを一括で設定するウィンドウです。
［一括設定 - エージェントサービス設定］ウィンドウ	グループ内のサーバに対して，エージェントサービスの設定項目を一括で設定するウィンドウです。
［一括操作 - 電源制御］ウィンドウ	グループ内のホストおよびサーバシャーシに対して，電源ON・OFFなどを一括で操作するウィンドウです。
［ユーザ定義］ウィンドウ	ユーザ定義情報を設定するウィンドウです。
［環境設定ユティリティ］画面	Windows上で稼働するJP1/ServerConductorの各サービスの環境を設定または変更する画面です。
［BMC環境設定ユティリティ］画面	管理対象がBladeSymphonyの場合のBMC機能を設定または変更する画面です。
［SVPセットアップ］画面	管理対象がHA8000シリーズの場合のSVPを設定する画面です。
