JP1/Cm2/Network Element Configuration 運用・操作ガイド

15.11　［優先条件の設定］ダイアログボックス

［優先制御の設定］ダイアログボックスは，ポートに優先条件を設定するためのダイアログボックスです。［優先条件の設定］ダイアログボックスを次の図に示します。

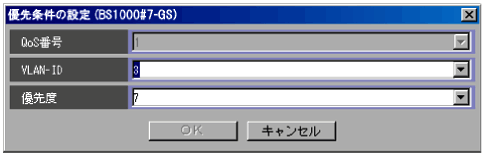

図15-12　［優先条件の設定］ダイアログボックス

表示項目について説明します。

［QoS番号］

優先条件を追加するための識別子として，番号を指定します。プルダウンメニューから選択することもできます。QoS番号には，1〜32の整数から，まだ対象ポートに割り当てられていない番号を指定できます。

この項目は，［QoS制御の設定］ダイアログボックスで［変更］をクリックした場合は編集できません。

この項目は，flow cosコマンドのlistサブコマンドを使用して設定します。

［VLAN-ID］

優先条件の対象となるVLANのVLAN-IDを2〜4063の整数の範囲で指定します。

この項目には，対象ポートが所属しているVLAN-IDのうち，まだ対象ポートに対して優先条件が指定されていないIDを指定できます。

プルダウンメニューから選択することもできます。

［QoS制御の設定］ダイアログボックスで複数ポートを［選択ポート］に選択した場合，プルダウンメニューには，該当する複数ポートについて選択できるすべてのVLAN-IDがすべて表示されます。

この項目は，flow cosコマンドのlistサブコマンドを使用して設定します。

［優先度］

該当する優先条件の優先度を指定します。プルダウンメニューから選択することもできます。0〜7の整数から指定できます。ほかの優先条件に使用している優先度と同じ値も指定できます。

優先度は，1が最も低く，1，2，0，3，4，5，6，7の順に高くなります。

なお，この項目は，IEEE802.1p標準が推奨する優先度値を使用しています。IEEE802.1p標準が推奨する各優先度の用途について，次の表に示します。

表15-1　各優先度の用途

優先度値	用途分類	IEEE802.1p標準が推奨する用途
7	特殊用途	ネットワーク制御
6		音声
5		ビデオ
4		制御された負荷
3	一般用途	エクセレントエフォート（優先度高に指定するとき使用）
0		ベストエフォート（普通の優先度に指定するとき使用）
2		予備（未定義）
1		バックグラウンド（優先度低に指定するとき使用）

この項目は，flow cosコマンドのlistサブコマンドを使用して設定します。
