15.1.1　［全般］ページ

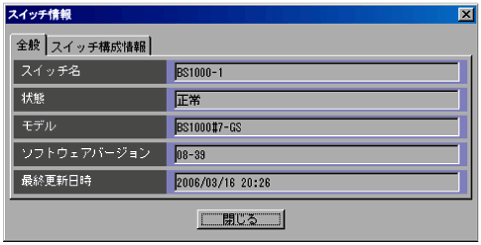

［全般］ページを次の図に示します。

図15-1　［全般］ページ

表示項目について説明します。

［スイッチ名］

スイッチ定義ファイル（ncaswitch.conf）に定義した，該当するスイッチの名称が表示されます。

［状態］

該当するスイッチとの接続状態が表示されます。表示される状態は，スイッチ構成ビューのツリーエリアに表示される状態アイコンの状態と同じです。詳細については，「6.3.1（3）　ツリーエリア」の「表6-4　状態アイコンの色と状態の意味」を参照してください。

［モデル］

該当するスイッチのモデルが表示されます。スイッチから直接取得した情報が表示されます。

［ソフトウェアバージョン］

ルーティングソフトウェアのバージョンが表示されます。バージョンは，先頭から11文字までが表示されます。11文字より長い場合，12文字目以降は表示されません。

［最終更新日時］

該当するスイッチの構成情報をDBに格納した日時が表示されます。
