JP1/Cm2/Network Element Configuration 運用・操作ガイド

14.20　［アクセス制御情報の設定］ダイアログボックス

［アクセス制御情報の設定］ダイアログボックスは，スイッチへアクセス制御情報を設定するためのダイアログボックスです。

［アクセス制御情報の設定］ダイアログボックスには，［ポート］ページと［VLANインターフェース］ページがあります。［ポート］ページには，ポートに関するアクセス制御の適用状態が表示されます。［VLANインターフェース］ページには，VLANインターフェースに関するアクセス制御の適用状態が表示されます。

［アクセス制御情報の設定］ダイアログボックスを次の図に示します。

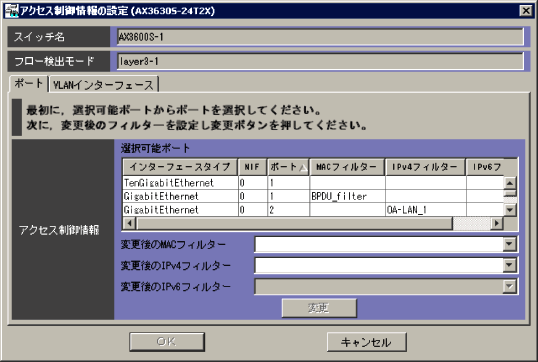

図14-26　［アクセス制御情報の設定］ダイアログボックス

各ページに共通する表示項目について説明します。

［スイッチ名］

該当するスイッチの名称が表示されます。スイッチ定義ファイル（ncaswitch.conf）に定義したスイッチ名が表示されます。

［フロー検出モード］

スイッチに設定されているフロー検出モードが表示されます。

該当するスイッチに応じて，次のどれかが表示されます。

スイッチがAX2400Sの場合

• 「layer2-1」
• 「layer2-2」
• 「layer2-3」
• 「layer2-4」

AX3600S，BS2000，およびBS320の場合

• 「layer3-1」
• 「layer3-2」
• 「layer3-3」
• 「layer3-4」

BS500の場合

• 「layer3-1」
• 「layer3-2」
• 「layer3-3」
• 「layer3-4」
• 「layer3-5」

BS500 1Gbx40の場合

• 「layer3-1」
• 「layer3-2」
• 「layer3-5」
• 「layer3-dhcp-1」

＜この節の構成＞

14.20.1　［ポート］ページ

14.20.2　［VLANインターフェース］ページ
