14.16　［IPv4パケットフィルター条件の設定］ダイアログボックス（AX2400S・AX3600Sの場合）

［IPv4パケットフィルター条件の設定］ダイアログボックスは，スイッチに設定するフィルターのIPv4パケットフィルター条件を設定するためのダイアログボックスです。AX2400SおよびAX3600Sの場合の［IPv4パケットフィルター条件の設定］ダイアログボックスを次の図に示します。

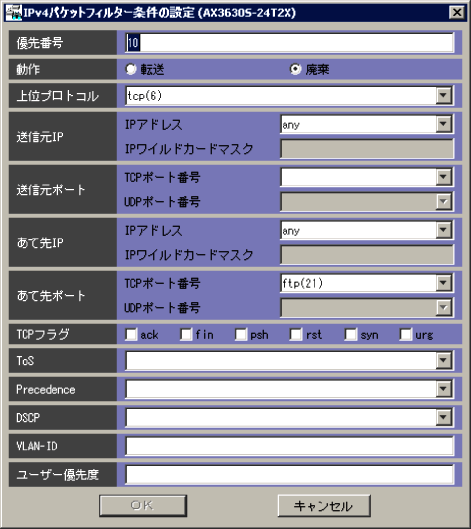

図14-22　［IPv4パケットフィルター条件の設定］ダイアログボックス（AX2400SおよびAX3600Sの場合）

表示項目について説明します。

［優先番号］

該当するIPv4パケットフィルター条件の優先番号を1～4294967294の整数で指定します。デフォルト値は，既存のフィルター条件に設定されている優先番号の最大値+10の値になります。フィルター条件が一つもない場合は10になります。設定されている優先番号の最大値+10が設定できる値を超える場合は，デフォルト値が設定されないため，指定する必要があります。

同じフィルターのフィルター条件で，すでに設定されている優先番号は指定できません。

［動作］

フィルター条件に一致したときの動作を指定します。

「転送」
フィルター条件に一致したパケットを転送します。

「廃棄」
フィルター条件に一致したパケットを廃棄します。

デフォルト値は「転送」です。

［上位プロトコル］

該当するIPv4パケットフィルター条件の上位プロトコルを0～255の整数で指定します。または，プルダウンメニューから選択することもできます。プルダウンメニューから選択できる項目は次のとおりです。

「ip」

「icmp(1)」

「igmp(2)」

「ipinip(4)」

「tcp(6)」

「udp(17)」

「tunnel(41)」

「gre(47)」

「esp(50)」

「ah(51)」

「ospf(89)」

「pim(103)」

「pcp(108)」

「vrrp(112)」

「sctp(132)」

この項目は必ず指定してください。

［送信元IP］

フィルター条件に送信元IPアドレスを指定します。

［IPアドレス］

送信元IPアドレスを，「nnn.nnn.nnn.nnn」形式で，0.0.0.0～255.255.255.255の範囲で指定します。使用できる文字は，数字と「.」（ピリオド）です。また，すべてのIPアドレスを指定したい場合は，プルダウンメニューから「any」を選択できます。

［IPワイルドカードマスク］

送信元IPアドレスを複数指定したいときに，［IPアドレス］と合わせて「nnn.nnn.nnn.nnn」形式で，0.0.0.1～255.255.255.254の範囲で指定します。使用できる文字は，数字と「.」（ピリオド）です。［IPアドレス］が「any」の場合は指定できません。

ワイルドカードマスクは，任意にしたいビットに1を指定します。例えば，［IPアドレス］を「10.20.100.200」，［IPワイルドカードマスク］を「0.0.255.255」と指定した場合は，10.20.0.0～10.20.255.255の範囲が有効になります。ワイルドカードマスクを設定しない場合は，［IPアドレス］に設定したアドレスだけが有効になります。

［送信元ポート］

IPv4パケットフィルター条件の送信元ポートを設定します。

［TCPポート番号］

［上位プロトコル］が「tcp(6)」のときにTCPポート番号を0～65535の整数で指定します。または，プルダウンメニューから選択することもできます。プルダウンメニューから選択できる項目は次のとおりです。

「echo(7)」

「discard(9)」

「daytime(13)」

「chargen(19)」

「ftp-data(20)」

「ftp(21)」

「ssh(22)」

「telnet(23)」

「smtp(25)」

「time(37)」

「whois(43)」

「tacacs+(49)」

「domain(53)」

「tacacs-ds(65)」

「gopher(70)」

「finger(79)」

「http(80)」

「hostname(101)」

「pop2(109)」

「pop3(110)」

「sunrpc(111)」

「ident(113)」

「nntp(119)」

「bgp(179)」

「irc(194)」

「imap3(220)」

「ldap(389)」

「https(443)」

「smtps(465)」

「exec(512)」

「login(513)」

「shell(514)」

「lpd(515)」

「talk(517)」

「uucp(540)」

「klogin(543)」

「kshell(544)」

「pop3s(995)」

「raw(9100)」

［UDPポート番号］

［上位プロトコル］が「udp(17)」のときにUDPポート番号を0～65535の整数で指定します。または，プルダウンメニューから選択することもできます。プルダウンメニューから選択できる項目は次のとおりです。

「echo(7)」

「discard(9)」

「time(37)」

「nameserver(42)」

「tacacs+(49)」

「domain(53)」

「tacacs-ds(65)」

「bootps(67)」

「bootpc(68)」

「tftp(69)」

「sunrpc(111)」

「ntp(123)」

「snmp(161)」

「snmptrap(162)」

「xdmcp(177)」

「mobile-ip(434)」

「isakmp(500)」

「biff(512)」

「who(513)」

「syslog(514)」

「talk(517)」

「rip(520)」

「radius(1812)」

「radius-acct(1813)」

［あて先IP］

フィルター条件にあて先IPアドレスを指定します。

［IPアドレス］

あて先IPアドレスを，「nnn.nnn.nnn.nnn」形式で，0.0.0.0～255.255.255.255の範囲で指定します。使用できる文字は，数字と「.」（ピリオド）です。また，すべてのIPアドレスを指定したい場合は，プルダウンメニューから「any」を選択できます。

［IPワイルドカードマスク］

あて先IPアドレスを複数指定したいときに，［IPアドレス］と合わせて「nnn.nnn.nnn.nnn」形式で，0.0.0.1～255.255.255.254の範囲で指定します。［IPアドレス］が「any」の場合は指定できません。使用できる文字は，数字と「.」（ピリオド）です。

ワイルドカードマスクは，任意にしたいビットに1を指定します。例えば，［IPアドレス］を「10.20.100.200」，［IPワイルドカードマスク］を「0.0.255.255」と指定した場合は，10.20.0.0～10.20.255.255の範囲が有効になります。ワイルドカードマスクを設定しない場合は，［IPアドレス］に設定したアドレスだけが有効になります。

［あて先ポート］

IPv4パケットフィルター条件のあて先ポートを設定します。

［TCPポート番号］

［上位プロトコル］が「tcp(6)」のときにTCPポート番号を0～65535の整数で指定します。または，プルダウンメニューから選択することもできます。プルダウンメニューから選択できる項目は，［送信元ポート］の［TCPポート番号］と同じです。

［UDPポート番号］

［上位プロトコル］が「udp(17)」のときにUDPポート番号を0～65535の整数で指定します。または，プルダウンメニューから選択することもできます。プルダウンメニューから選択できる項目は，［送信元ポート］の［UDPポート番号］と同じです。

［TCPフラグ］

［上位プロトコル］が「tcp(6)」のときに，該当するIPv4パケットフィルター条件のTCPフラグをチェックボックスで選択します。指定したい項目のチェックボックスを複数チェックできます。選択できる項目は次のとおりです。

「ack」

「fin」

「psh」

「rst」

「syn」

「urg」

この項目は省略できます。

［ToS］

該当するフィルター条件のToSを0～15の整数で指定します。または，プルダウンメニューから選択することもできます。［DSCP］を設定する場合は指定できません。プルダウンメニューから選択できる項目は次のとおりです。

「normal(0)」

「min-monetary-cost(1)」

「max-reliability(2)」

「max-throughput(4)」

「min-delay(8)」

この項目は省略できます。

［Precedence］

該当するフィルター条件のPrecedenceをプルダウンメニューから選択します。［DSCP］を設定する場合は指定できません。プルダウンメニューから選択できる項目は次のとおりです。

(空行)

「routine(0)」

「priority(1)」

「immediate(2)」

「flash(3)」

「flash-override(4)」

「critical(5)」

「internet(6)」

「network(7)」

この項目は省略できます。

［DSCP］

該当するIPv4パケットフィルター条件のDSCPを0～63の整数で指定します。または，プルダウンメニューから選択することもできます。プルダウンメニューから選択できる項目は次のとおりです。

「default(0)」

「cs1(8)」

「af11(10)」

「af12(12)」

「af13(14)」

「cs2(16)」

「af21(18)」

「af22(20)」

「af23(22)」

「cs3(24)」

「af31(26)」

「af32(28)」

「af33(30)」

「cs4(32)」

「af41(34)」

「af42(36)」

「af43(38)」

「cs5(40)」

「ef(46)」

「cs6(48)」

「cs7(56)」

この項目は省略できます。［DSCP］を設定する場合は，［ToS］および［Precedence］は指定できません。

［VLAN-ID］

該当するIPv4パケットフィルター条件のVLAN-IDを1～4096の整数で指定します。実際のVLANの存在有無は関係なく指定できます。この項目は省略できます。

［ユーザー優先度］

IPv4パケットフィルター条件としてユーザー優先度を0～7の整数で指定します。値が大きいほど優先度が高くなります。この項目は省略できます。
