14.9.1　［フロー検出モード］ページ

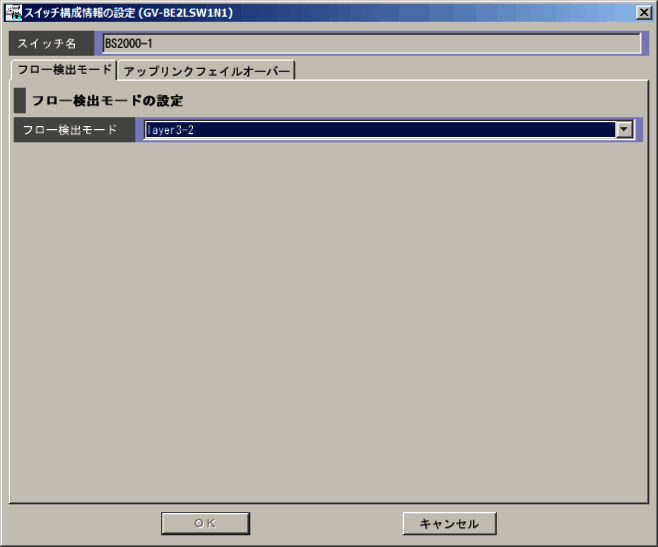

［フロー検出モード］ページを次の図に示します。

図14-14　［フロー検出モード］ページ

表示項目について説明します。

［スイッチ名］

該当するスイッチの名称が表示されます。スイッチ定義ファイル（ncaswitch.conf）に定義したスイッチ名が表示されます。

［フロー検出モード］

該当するスイッチのフロー検出モードをプルダウンメニューから選択します。

BS2000またはBS320の場合

• 「layer3-1」
• 「layer3-2」
• 「layer3-3」
• 「layer3-4」

BS500の場合

• 「layer3-1」
• 「layer3-2」
• 「layer3-3」
• 「layer3-4」
• 「layer3-5」

BS500 1Gbx40の場合

• 「layer3-1」
• 「layer3-2」
• 「layer3-5」
• 「layer3-dhcp-1」

また，フロー検出モードによって，アクセス制御情報の設定でインターフェースに適用できるフィルターが異なります。フロー制御の運用に合わせて，モードを選択してください。各フロー検出モードで適用できるフィルターを以降の表に示します。

表14-3　インターフェースに適用できるフィルター（BS2000・BS320の場合）

フロー検出モード	MACフィルター		IPv4フィルター※		IPv6フィルター
	ポート	VLANインターフェース	ポート	VLANインターフェース	ポート	VLANインターフェース
layer3-1	○	○	○	○	−	−
layer3-2	−	−	○	−	−	−
layer3-3	−	−	○	−	○	−
layer3-4	−	−	○	−	○	−

表14-4　インターフェースに適用できるフィルター（BS500の場合）

フロー検出モード	MACフィルター		IPv4フィルター※		IPv6フィルター
	ポート	VLANインターフェース	ポート	VLANインターフェース	ポート	VLANインターフェース
layer3-1	○	○	○	○	−	−
layer3-2	−	−	○	−	−	−
layer3-3	−	−	○	−	○	−
layer3-4	−	−	○	−	○	−
layer3-5	−	−	○	−	○	−

表14-5　インターフェースに適用できるフィルター（BS500 1Gbx40の場合）

フロー検出モード	MACフィルター		IPv4フィルター※		IPv6フィルター
	ポート	VLANインターフェース	ポート	VLANインターフェース	ポート	VLANインターフェース
layer3-1	○	○	○	○	−	−
layer3-2	−	−	○	−	−	−
layer3-5	−	−	○	−	○	−
layer3-dhcp-1	−	−	○	○	−	−

（凡例）

○：インターフェースに適用できる。

−：インターフェースに適用できない。

注※

IPv4フィルターは，IPv4アドレスフィルターおよびIPv4パケットフィルターです。

フロー検出モードの詳細については，各スイッチのマニュアルを参照してください。

デフォルト値は，実際にスイッチに設定されているモードになります。
