14.5　［IPv4パケットフィルター情報］ダイアログボックス

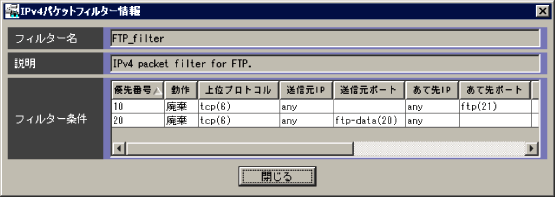

［IPv4パケットフィルター情報］ダイアログボックスは，アクセス制御リスト情報に設定されている，IPv4パケットフィルターの設定内容を確認するためのダイアログボックスです。［IPv4パケットフィルター情報］ダイアログボックスを次の図に示します。

図14-8　［IPv4パケットフィルター情報］ダイアログボックス

表示項目について説明します。

［フィルター名］

該当するIPv4パケットフィルターのフィルター名が表示されます。

［説明］

該当するIPv4パケットフィルターの補足説明が表示されます。

［フィルター条件］

該当するIPv4パケットフィルターに設定されているフィルター条件の一覧が表示されます。

［優先番号］

フィルター条件の優先番号が表示されます。

［動作］

フィルター条件に一致した場合の動作が表示されます。

• 「転送」
  フィルター条件に一致したパケットを転送します。

• 「廃棄」
  フィルター条件に一致したパケットを廃棄します。


［上位プロトコル］

フィルター条件に指定している上位プロトコルの番号が表示されます。

［送信元IP］

フィルター条件に指定している送信元IPアドレスが表示されます。ワイルドカードマスクも指定している場合は，「IPアドレス/ワイルドカードマスク」の形式で表示されます。また，すべてのIPアドレスを条件にしている場合は，「any」と表示されています。

［送信元ポート］

フィルター条件に指定している送信元ポート（TCPポート番号またはUDPポート番号）が表示されます。BS2000，BS320，BS500，およびBS500 1Gbx40の場合で送信元ポートを範囲指定しているときは，「開始ポート番号 - 終了ポート番号」の形式で表示されます。フィルター条件として指定していない場合は，この項目に何も表示されません。

［あて先IP］

フィルター条件に指定しているあて先IPアドレスが表示されます。ワイルドカードマスクも指定している場合は，「IPアドレス/ワイルドカードマスク」の形で表示されます。また，すべてのIPアドレスを条件にしている場合は，「any」と表示されています。

［あて先ポート］

フィルター条件に指定しているあて先ポート（TCPポート番号またはUDPポート番号）が表示されます。BS2000，BS320，BS500，およびBS500 1Gbx40の場合であて先ポートを範囲指定しているときは，「開始ポート番号 - 終了ポート番号」の形式で表示されます。フィルター条件として指定していない場合は，この項目に何も表示されません。

［TCPフラグ］

上位プロトコルが「tcp(6)」の場合，フィルター条件に指定しているTCPフラグが表示されます。複数ある場合は，コンマで区切られて表示されます。フィルター条件として指定していない場合は，この項目に何も表示されません。

［ToS］

フィルター条件に指定しているToSが表示されます。フィルター条件として指定していない場合は，この項目に何も表示されません。

［Precedence］

フィルター条件に指定しているPrecedenceが表示されます。フィルター条件として指定していない場合は，この項目に何も表示されません。

［DSCP］

フィルター条件に指定しているDSCPが表示されます。フィルター条件として指定していない場合は，この項目に何も表示されません。

［VLAN-ID］

フィルター条件に指定しているVLAN-IDが表示されます。フィルター条件として指定していない場合は，この項目に何も表示されません。

［ユーザー優先度］

フィルター条件に指定しているユーザー優先度が表示されます。フィルター条件として指定していない場合は，この項目に何も表示されません。
