14.3　［MACフィルター情報］ダイアログボックス

［MACフィルター情報］ダイアログボックスは，アクセス制御リスト情報に設定されている，MACフィルターの設定内容を確認するためのダイアログボックスです。［MACフィルター情報］ダイアログボックスを次の図に示します。

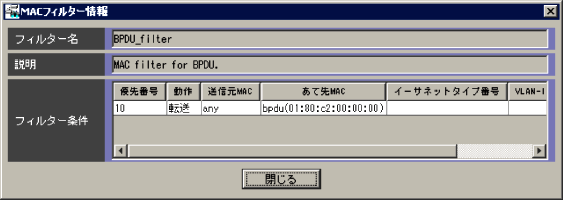

図14-6　［MACフィルター情報］ダイアログボックス

表示項目について説明します。

［フィルター名］

該当するMACフィルターのフィルター名が表示されます。

［説明］

該当するMACフィルターの補足説明が表示されます。

［フィルター条件］

該当するMACフィルターに設定されているフィルター条件の一覧が表示されます。

［優先番号］

フィルター条件の優先番号が表示されます。

［動作］

フィルター条件に一致した場合の動作が表示されます。

• 「転送」
  フィルター条件に一致したパケットを転送します。

• 「廃棄」
  フィルター条件に一致したパケットを廃棄します。


［送信元MAC］

フィルター条件に指定している送信元MACアドレスが表示されます。ワイルドカードマスクも指定している場合は，「MACアドレス/ワイルドカードマスク」の形で表示されます。また，すべてのMACアドレスを条件にしている場合は，「any」と表示されます。

［あて先MAC］

フィルター条件に指定しているあて先MACアドレスが表示されます。ワイルドカードマスクも指定している場合は，「MACアドレス/ワイルドカードマスク」の形で表示されます。また，すべてのMACアドレスを条件にしている場合は，「any」と表示されます。

［イーサネットタイプ番号］

フィルター条件に指定しているイーサネットタイプ番号が表示されます。フィルター条件として指定してない場合は，この項目に何も表示されません。

［VLAN-ID］

フィルター条件に指定しているVLAN-IDが表示されます。フィルター条件として指定してない場合は，この項目に何も表示されません。

［ユーザー優先度］

フィルター条件に指定しているユーザー優先度が表示されます。フィルター条件として指定してない場合は，この項目に何も表示されません。
