JP1/Cm2/Network Element Configuration 運用・操作ガイド

14.1.4　［アップリンクフェイルオーバー］ページ（BS2000・BS320・BS500・BS500 1Gbx40の場合）

［アップリンクフェイルオーバー］ページを次の図に示します。

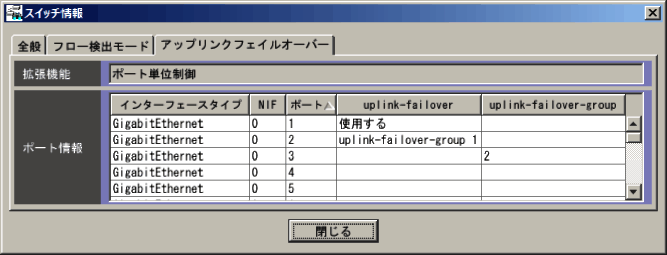

図14-4　［アップリンクフェイルオーバー］ページ

表示項目について説明します。

［拡張機能］

該当するスイッチに設定されているアップリンクフェイルオーバーの拡張機能の種類が表示されます。「拡張機能を使用しない」，「部分ポート単位制御」，「ポート単位制御」のどれかが表示されます。

［インターフェースタイプ］

ポートのインターフェースタイプが表示されます。

［NIF］

NIF番号が表示されます。

［ポート］

ポート番号が表示されます。

［uplink-failover］

ポートに設定されている外部装置接続用ポートの設定内容が表示されます。すべてのサーバ接続ポートを閉塞させる設定をしている場合，「使用する」と表示されます。または，外部装置接続用ポートのアップリンクフェイルオーバーグループ番号が表示されます。

［uplink-failover-group］

ポートに設定されているサーバ接続ポートのアップリンクフェイルオーバーグループ番号が表示されます。
