10.3　［VLAN一覧］ダイアログボックス

［VLAN一覧］ダイアログボックスは，あるスイッチにどのVLANが割り当てられているかを確認するためのダイアログボックスです。

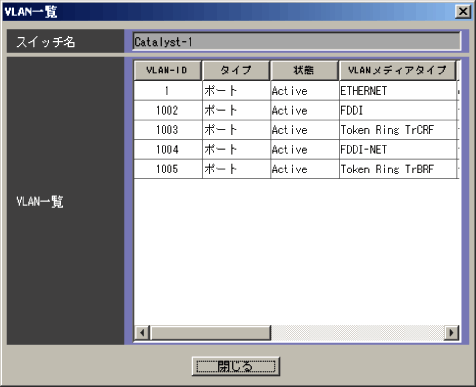

［VLAN一覧］ダイアログボックスを次の図に示します。

図10-4　［VLAN一覧］ダイアログボックス

表示項目について説明します。

［スイッチ名］

該当するスイッチの名称が表示されます。スイッチ定義ファイル（ncaswitch.conf）に定義したスイッチ名が表示されます。

［VLAN一覧］

該当するスイッチに設定されているVLANの一覧が表示されます。

［VLAN-ID］

VLAN-IDが表示されます。

［タイプ］

VLAN種別が表示されます。表示される種別は「ポート」です。

［状態］

VLANの状態が表示されます。表示される状態を次に示します。

• ［Active］
  すべてのフレームの送受信ができる状態です。

• ［Suspend］
  フレームの送受信がすべてできない状態です。


［VLANメディアタイプ］

VLANメディアタイプが表示されます。

• ETHERNET
• FDDI
• FDDI-NET
• Token Ring
• Token Ring NET
• Token Ring TrCRF
• Token Ring TrBRF

［VLAN名］

該当するVLANのVLAN名が表示されます。

このVLAN名は，スイッチに設定されているVLAN名です。VLAN定義情報で指定するVLAN名とは関係ありません。

［SAID］

SAID（Security Association Identifier）が表示されます。

［SVI］

SVIの使用状況が「使用」または「未使用」で表示されます。

［IPアドレス］

IPアドレスが表示されます。IPアドレスは，IPv4形式（nnn.nnn.nnn.nnn）で表示されます。
