JP1/Cm2/Network Element Configuration 運用・操作ガイド

9.3　［VLAN一覧］ダイアログボックス

［VLAN一覧］ダイアログボックスは，あるスイッチにどのVLANが割り当てられているかを確認するためのダイアログボックスです。

［VLAN一覧］ダイアログボックスを次の図に示します。

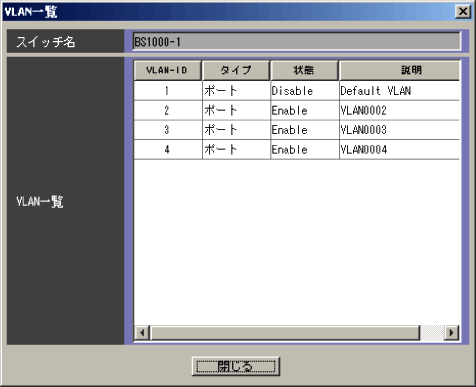

図9-3　［VLAN一覧］ダイアログボックス

表示項目について説明します。

［スイッチ名］

該当するスイッチの名称が表示されます。スイッチ定義ファイル（ncaswitch.conf）に定義したスイッチ名が表示されます。

［VLAN一覧］

該当するスイッチに設定されているVLANの一覧が表示されます。

［VLAN-ID］

VLAN-IDが表示されます。

［タイプ］

VLAN種別が表示されます。表示される種別は「ポート」です。

［状態］

VLANの状態が表示されます。表示される状態を次に示します。

• ［Enable］
  すべてのフレームの送受信ができる状態です。

• ［Disable］
  フレームの送受信がすべてできない状態です。


［説明］

VLANのコメントが表示されます。
