JP1/Cm2/Network Element Configuration 運用・操作ガイド
ログインするときにSLBビューを選択した場合の画面遷移を次に示します。

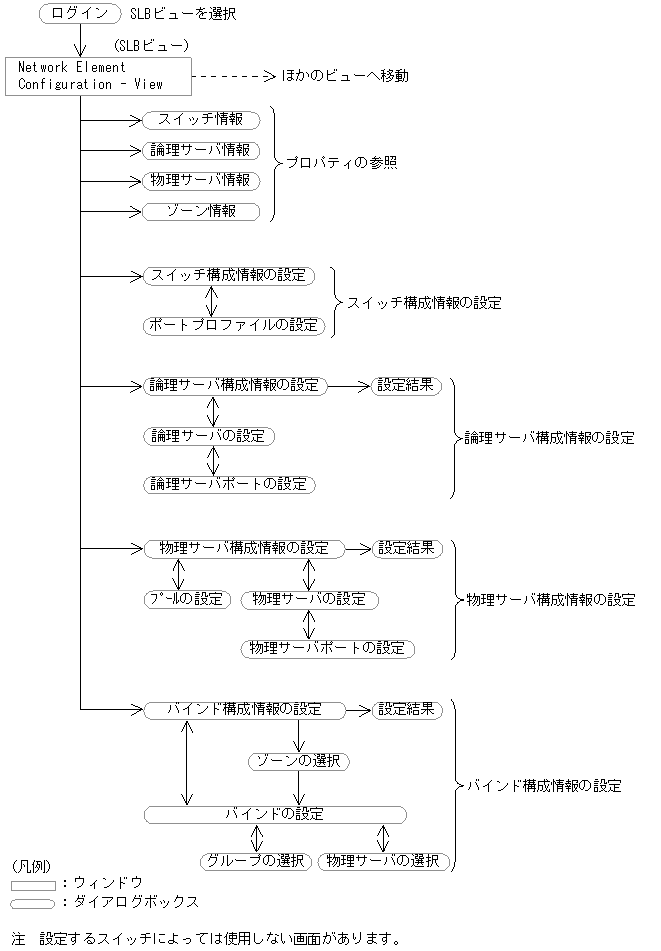

図6-3 画面遷移図（SLBビュー）
SLBビューから表示される各画面の機能およびマニュアルの参照先を次に示します。
表6-2 SLBビューから表示される画面についてのマニュアル参照先
分類 ダイアログボックス名 機能 参照先 BIG-IP HA8000-ie/
LoadflowbalSTM プロパティ ［スイッチ情報］ダイアログボックス スイッチの基本情報や構成情報を表示する。 11.1 12.1 − ［論理サーバ情報］ダイアログボックス 論理サーバの設定状況を表示する。 11.2 12.2 − ［物理サーバ情報］ダイアログボックス 物理サーバの設定情報を表示する。 11.3 12.3 − ［ゾーン情報］ダイアログボックス ゾーンの設定状況を表示する。 − − 13.1 スイッチ構成情報 ［スイッチ構成情報の設定］ダイアログボックス スイッチにスイッチ構成情報を設定する。 − 12.4 − ［ポートプロファイルの設定］ダイアログボックス スイッチに論理サーバポートおよび物理サーバポートで使用するポートを設定する。 − 12.5 − 論理サーバ構成情報 ［論理サーバ構成情報の設定］ダイアログボックス スイッチに論理サーバ構成情報を設定する。 11.4 12.6 − ［論理サーバの設定］ダイアログボックス スイッチに論理サーバを設定する。または論理サーバの設定を変更する。 11.5 12.7 − ［論理サーバポートの設定］ダイアログボックス 論理サーバに論理サーバポートを追加する。または論理サーバポートの設定を変更する。 11.6 12.8 − 物理サーバ構成情報 ［物理サーバ構成情報の設定］ダイアログボックス スイッチに物理サーバ構成情報を設定する。 11.7 12.9 13.2 ［プールの設定］ダイアログボックス スイッチにプールを追加する。またはプールの設定を変更する。 11.8 − − ［物理サーバの設定］ダイアログボックス スイッチに物理サーバを設定する。または物理サーバの設定を変更する。 11.9 12.10 13.3 ［物理サーバポートの設定］ダイアログボックス 物理サーバに物理サーバポートを追加する。または物理サーバポートの設定を変更する。 11.10 12.11 − バインド構成情報 ［バインド構成情報の設定］ダイアログボックス スイッチにバインド構成情報を定義する。 11.11 12.12 13.4 ［ゾーンの選択］ダイアログボックス バインドを定義するゾーンを選択する。 − − 13.5 ［バインドの設定］ダイアログボックス バインドの設定を追加する。またはバインドの設定を変更する。 11.12 12.13 13.6 ［グループの選択］ダイアログボックス ゾーンまたはグループに，グループを追加する。 − − 13.7 ［物理サーバの選択］ダイアログボックス ゾーンまたはグループに，物理サーバを追加する。 − − 13.8 設定結果 ［設定結果］ダイアログボックス 次の設定結果を表示する。
- 論理サーバ構成情報※
- 物理サーバ構成情報
- バインド構成情報
11.13 12.14 13.9
- （凡例）
- −：該当しない。
- 注※
- STMは該当しません。
