JP1/Automatic Job Management System 3 - SOA Option ジョブ・ジョブネット呼び出し機能編

5.2　システム構成

JP1/AJS3 - SOA Optionのシステム構成について説明します。

＜この節の構成＞

(1)　基本構成例

(2)　最大構成例

(3)　最小構成

(1)　基本構成例

Webアプリケーションサーバ，マネージャーホスト，エージェントホストに分けて業務を実行するシステム構成です。

JP1/AJS3 - SOA Optionの基本構成例を次の図に示します。

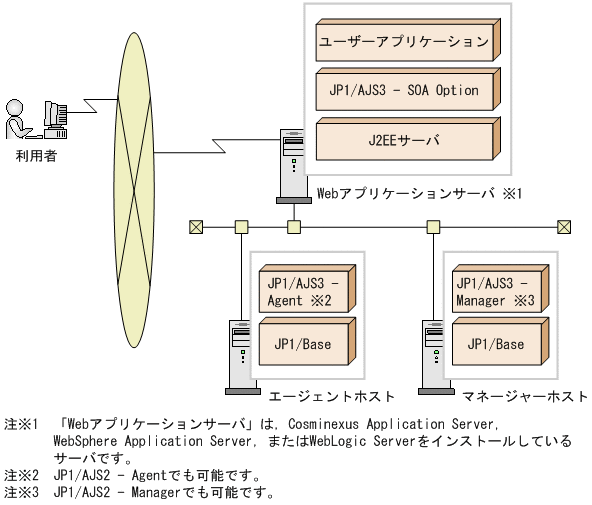

図5-1　JP1/AJS3 - SOA Optionの基本構成例

(2)　最大構成例

JP1/AJS3 - SOA Optionの最大構成例を次の図に示します。

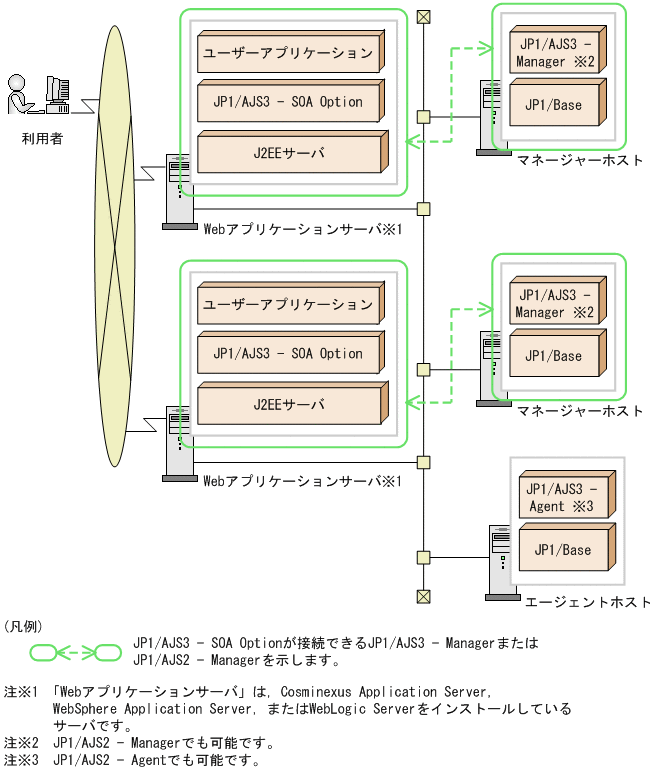

図5-2　JP1/AJS3 - SOA Optionの最大構成例

表5-1　JP1/AJS3 - SOA Optionのシステムの最大構成

項目	管理対象の最大数
一つのWebアプリケーションサーバに導入できるJP1/AJS3 - SOA Optionの数	1
一つのJP1/AJS3 - SOA Optionに対応するJP1/AJS3 - ManagerまたはJP1/AJS2 - Managerの数	1

(3)　最小構成

Webアプリケーションサーバ，マネージャーホスト，エージェントホストのすべてを，1台のマシンにインストールするシステム構成です。

JP1/AJS3 - SOA Optionの最小構成を次の図に示します。

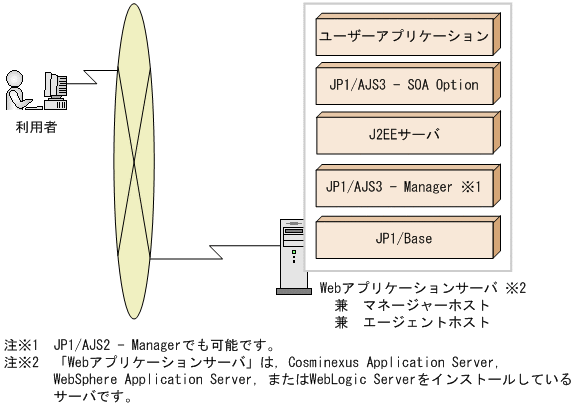

図5-3　JP1/AJS3 - SOA Optionの最小構成
