2.3　ユーザーアプリケーションの実行環境

次の図に，JP1/AJS3 - SOA Optionを導入したユーザーアプリケーションの実行環境を示します。

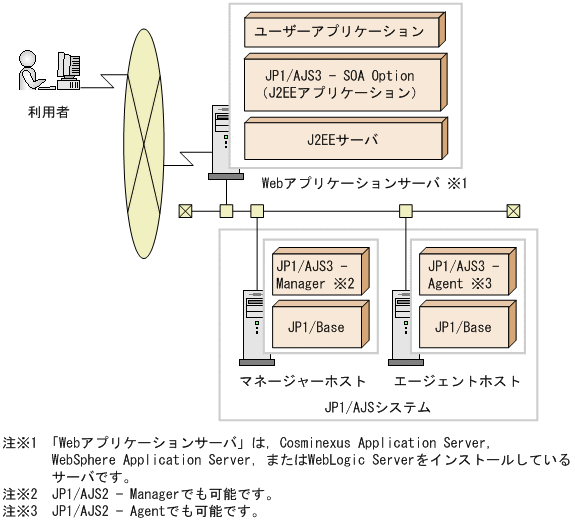

図2-4　実行環境の全体像

[図データ]

実行環境の構成要素について説明します。

利用者
ユーザーアプリケーションを実行するユーザーです。

Webアプリケーションサーバ
Cosminexus Application Server，WebSphere Application Server，またはWebLogic Serverをインストールしたサーバです。
JP1/AJS3 - SOA Optionは，Webアプリケーションサーバにインストールします。
また，開発したユーザーアプリケーションは，Webアプリケーションサーバに配置します。
JP1/AJS3 - SOA Optionをインストールしたら，JP1/AJS3 - SOA OptionをJ2EEアプリケーションとしてセットアップすることで，JP1/AJSにジョブ・ジョブネットの操作を要求できるようになります。

JP1/AJSシステム
ジョブネットおよびジョブを実行するJP1/AJSのシステムです。次のホストで構成されます。

マネージャーホスト
JP1/AJS3 - ManagerまたはJP1/AJS2 - Manager，およびJP1/Baseをインストールしたホストです。
ジョブネットの定義を管理したり，ジョブ・ジョブネットの操作要求をエージェントホストに送信したりします。

エージェントホスト
JP1/AJS3 - AgentまたはJP1/AJS2 - Agent，およびJP1/Baseをインストールしたホストです。
JP1/AJS3 - ManagerまたはJP1/AJS2 - Managerから要求されたジョブ・ジョブネットの操作を実行し，処理結果をマネージャーホストに返します。ジョブ・ジョブネットをJP1/AJS3 - ManagerまたはJP1/AJS2 - Managerで実行する場合は，マネージャーホストでジョブが実行されます。

これらのシステム構成要素にあるアプリケーションによって，ジョブ・ジョブネットが実行されます。
