2.6.2　JP1/AJS3のデータベース構成

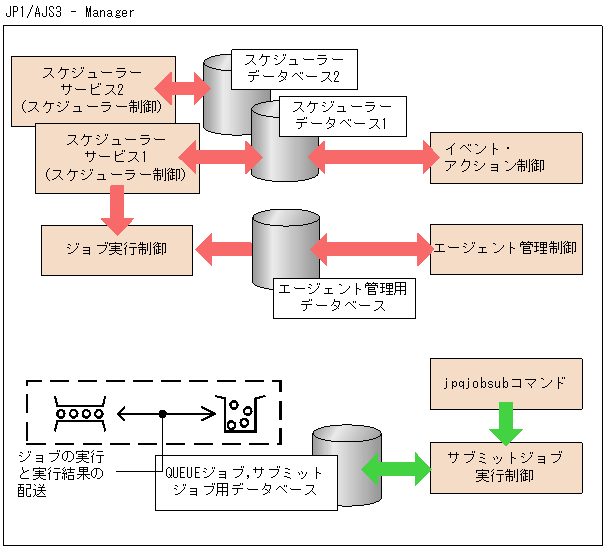

JP1/AJS3のデータベース構成を次の図に示します。

図2-30　JP1/AJS3のデータベース構成

JP1/AJS3のデータベースの種類や種別，および格納されている情報を次の表に示します。

表2-23　JP1/AJS3のデータベースの種類と格納されている情報

データベースの種類	データベースに格納されている情報
スケジューラーデータベース	定義情報 ・ジョブネットやジョブの定義情報 ・カレンダーやスケジュール情報 実行結果・実行状態（ジョブ・ジョブネット）
エージェント管理データベース	定義情報 ・実行エージェントの定義情報 ・実行エージェントグループの定義情報
QUEUEジョブ，サブミットジョブ用データベース※	実行結果・実行状態 ・jpqjobsubコマンドでサブミットされたジョブ ・スケジューラーサービスから実行を依頼されたQUEUEジョブ エージェント・キュー・排他リソースの構成定義情報

注※

ISAMデータベースを使用します。ISAMは，JP1/Baseに標準で添付されています。

JP1/AJS3には，ジョブ（PCジョブ・UNIXジョブ・QUEUEジョブ）の実行を依頼する機能が複数（スケジューラーサービス，サブミットジョブ実行制御のコマンド（jpqjobsubコマンドなど））あります。

スケジューラーサービスでは，ジョブネットの定義情報，および実行状態・結果をスケジューラーデータベースで管理しています。スケジューラーサービスからジョブネット中のジョブ（PCジョブ・UNIXジョブ・QUEUEジョブ）を実行した場合，スケジューラーサービスからジョブ実行制御にジョブの実行を要求します。このとき，ジョブの実行状態・結果は，スケジューラーデータベースで管理します（QUEUEジョブはQUEUEジョブ，サブミットジョブ用データベースでも管理します）。スケジューラーデータベースは，ジョブの状態が変わったときに状態を更新します。

jpqjobsubコマンドを使用してジョブの実行を依頼した場合には，スケジューラーサービスを経由しないで，直接ジョブの実行をサブミットジョブ実行制御に依頼します。ジョブの実行状態・結果は，エージェント，キュー，および排他実行リソースの構成定義情報とともにQUEUEジョブ，サブミットジョブ用データベース上で管理します。QUEUEジョブ，サブミットジョブ用データベースについては，「7.1.3 QUEUEジョブ，サブミットジョブ用データベースについて検討する」を参照してください。
