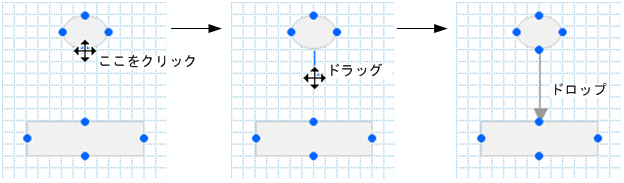

1. 遷移元のノードのポート（）を遷移先のノードのポート（）にドラッグ＆ドロップします。
   ノードとノードの間に関連線が引かれます。

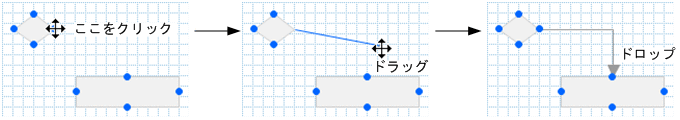

   なお，関連線は斜めに引けません。例えば，右下のノードに向かって関連線を引くと，次の図に示すように途中で直角に折れ曲がって表示されます。




ノードとノードの間に関連線を引く場合の条件について説明します。接続元ノードおよび接続先ノードの種類と，関連線によるノード間の接続可否の対応を次に示します。

表5-3　関連線の接続可否

項番	接続元ノード	接続先ノード	接続可否	補足説明
1	ターミナルノード	ターミナルノード	×	−
2		プロセスノード	○	−
3		分岐ノード	×	−
4		合流ノード	△	合流ノードに対して，すでにほかのターミナルノードとの間に関連線が引かれている場合は接続できません。
5		未確定※1の分岐合流ノード	△	すでにほかのターミナルノードとの間に関連線が引かれている場合は接続できません。
6	プロセスノード	ターミナルノード	○	−
7		プロセスノード	○	−
8		分岐ノード	○	−
9		合流ノード	○	−
10		未確定※1の分岐合流ノード	○	−
11	分岐ノード※2	ターミナルノード	○	−
12		プロセスノード	○	−
13		分岐ノード	×	−
14		合流ノード	△	すでに同じ遷移が存在する場合は接続できません。
15		未確定※1の分岐合流ノード	○	−
16	合流ノード※2	ターミナルノード	△	すでに合流ノードの接続元として，ターミナルノードがある場合は接続できません。
17		プロセスノード	○	−
18		分岐ノード	×	−
19		合流ノード	×	−
20		未確定※1の分岐合流ノード	×	−
21	未確定※1の分岐合流ノード※2	ターミナルノード	○	−
22		分岐ノード	×	−
23		合流ノード	○	−
24		未確定※1の分岐合流ノード	○	−

（凡例）

○：接続できます。

×：接続できません。

△：条件付きで接続できます。

−：補足説明はありません。

注※1　分岐も合流もしていない状態を指します。

注※2　分岐合流ノードから，分岐および合流するために引ける関連線は3本までです。

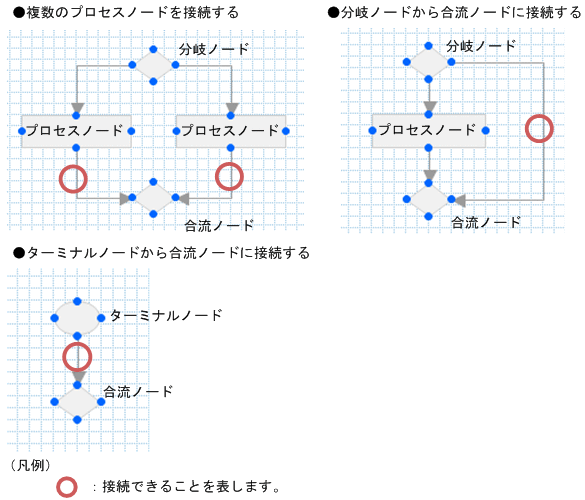

関連線を引いてノードとノードを接続できる場合の例を次の図に示します。

図5-7　接続できる場合の例

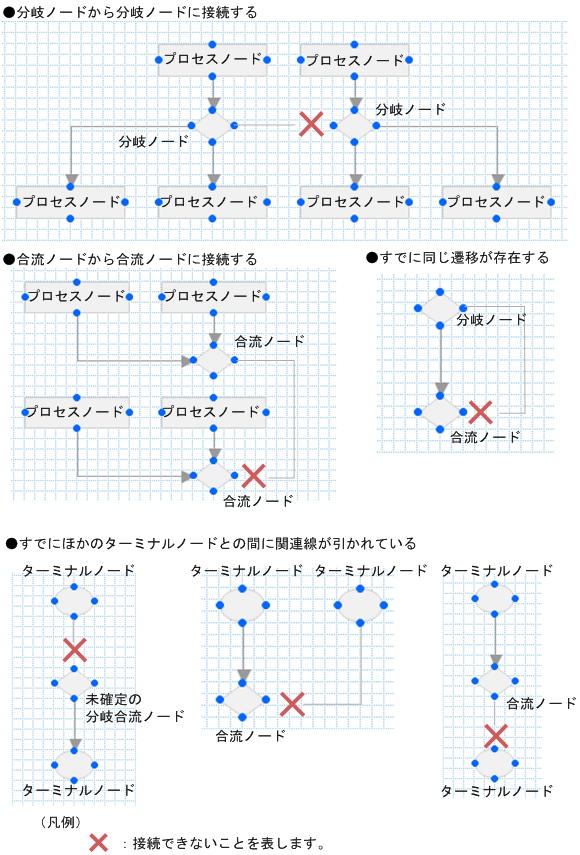

接続できない場合の例を次の図に示します。

図5-8　接続できない場合の例
