業務フローを作成する流れを次に示します。

1. 業務フロー領域でノードを配置します。
   ノードとは，業務フローを構成する部品のことで，工程や分岐を表します。
   ［Flow］パレットから配置したいノードを選択します。必要に応じて，配置したノードの属性を設定します。

2. ノードとノードの間に関連線を引きます。
   関連線とは，ノードからノードへの遷移を示す矢印のことです。

3. 固定テキストや画像（フローパーツ）を配置します。
   フローパーツを配置する場合，［Flow］パレットから選択します。必要に応じて，配置したフローパーツの属性を設定します。

4. ツールバーの（［保存］ボタン）をクリックします。
   業務コンテンツが保存されます。


この節では，次に示す業務フローを作成します。

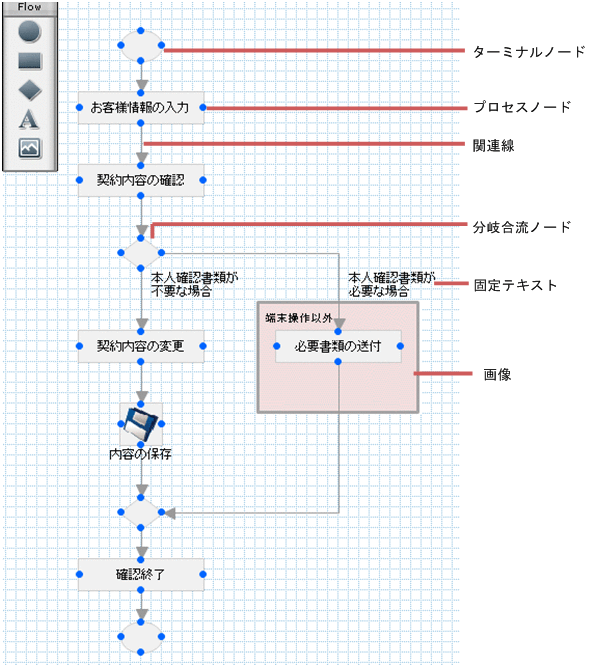

図5-4　作成する業務フローの例（契約情報の変更）

業務フローの始点と終点には，ターミナルノードを配置します。また，始点を表すターミナルノードと終点を表すターミナルノードの間には，業務の工程を表すプロセスノードを配置します。工程の遷移先が条件に応じて分岐する場合は，分岐合流ノードを配置します。

業務フローの作成は，［Flow］パレットおよびツールバーを利用します。［Flow］パレットの意味について次の表に示します。

表5-2　［Flow］パレットのボタンの意味

項番	ボタン	説明
1	（［ターミナル］ボタン）	ターミナルノードを配置します。 通常，配置したターミナルノードは業務編集画面だけに表示されます。ただし，ユーザプロパティファイル（ucnp_user.properties）のucnp.base.client.terminal.displayプロパティの設定内容によっては，業務実行画面にターミナルノードが表示されます。
2	（［プロセス］ボタン）	プロセスノードを配置します。
3	（［分岐合流］ボタン）	分岐合流ノードを配置します。
4	（［固定テキスト］ボタン）	固定テキストを配置します。
5	（［画像］ボタン）	画像を配置します。

ツールバーに表示されるボタンの意味については，「5.1.1(3)(c)　ツールバー」を参照してください。
