2.1.1　インストールとセットアップの前に

PFM - Agent for Platformをインストールおよびセットアップする前に確認しておくことを説明します。

＜この項の構成＞
(1)　前提OS
(2)　ネットワークの環境設定
(3)　インストールに必要なOSユーザー権限について
(4)　前提プログラム
(5)　パフォーマンスデータを収集するために必要な環境構築
(6)　注意事項

(1)　前提OS

PFM - Agent for Platformが動作するOSを次に示します。

(2)　ネットワークの環境設定

Performance Managementが動作するためのネットワーク環境について説明します。

(a)　IPアドレスの設定

PFM - Agentのホストは，ホスト名でIPアドレスを解決できる環境を設定してください。IPアドレスを解決できない環境では，PFM - Agentは起動できません。

監視ホスト名（Performance Managementシステムのホスト名として使用する名前）には，実ホスト名またはエイリアス名を使用できます。

監視ホスト名の設定については，マニュアル「JP1/Performance Management 設計・構築ガイド」の，インストールとセットアップについて説明している章を参照してください。

ホスト名とIPアドレスは，次のどれかの方法で設定してください。

(b)　ポート番号の設定

Performance Managementプログラムのサービスは，デフォルトで次の表に示すポート番号が割り当てられています。これ以外のサービスまたはプログラムに対しては，サービスを起動するたびに，そのときシステムで使用されていないポート番号が自動的に割り当てられます。また，ファイアウォール環境で，Performance Managementを使用するときは，ポート番号を固定してください。ポート番号の固定の手順は，マニュアル「JP1/Performance Management 設計・構築ガイド」のインストールとセットアップについて説明している章を参照してください。

表2-1　デフォルトのポート番号とPerformance Managementプログラムのサービス（Windowsの場合）

サービス説明 サービス名 パラメーター ポート番号 備考
サービス構成情報管理機能 Name Server jp1pcnsvr 22285 PFM - ManagerのName Serverサービスで使用されるポート番号。Performance Managementのすべてのホストで設定される。
NNM連携機能 NNM Object Manager jp1pcovsvr 22292 PFM - ManagerおよびPFM - BaseのNNM連携機能で，マップマネージャーとオブジェクトマネージャーの間の通信で使用されるポート番号。PFM - ManagerおよびPFM - Baseがインストールされているホストで設定される。
サービス状態管理機能 Status Server jp1pcstatsvr 22350 PFM - ManagerおよびPFM - BaseのStatus Serverサービスで使用されるポート番号。
PFM - ManagerおよびPFM - Baseがインストールされているホストで設定される。

これらのPFM - Agentが使用するポート番号で通信できるように，ネットワークを設定してください。

(3)　インストールに必要なOSユーザー権限について

PFM - Agent for Platformをインストールするときは，必ず，Administrators権限を持つアカウントで実行してください。

(4)　前提プログラム

ここでは，PFM - Agent for Platformをインストールする場合に必要な前提プログラムを説明します。プログラムの構成図を次に示します。

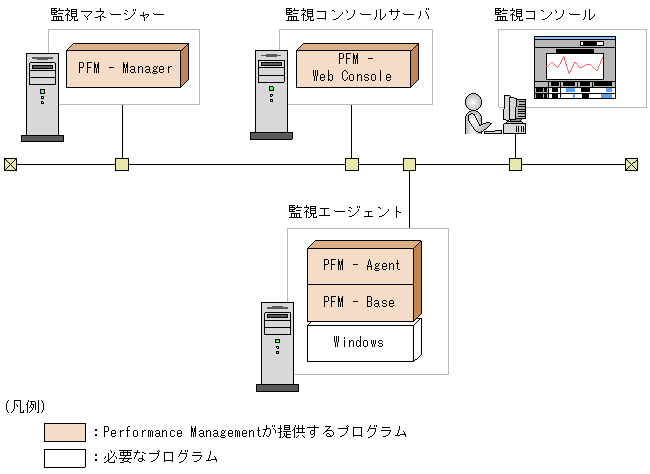

図2-1　プログラムの構成図

[図データ]

(a)　監視対象プログラム

PFM - Agent for Platformの監視対象プログラムを次に示します。

これらの監視対象プログラムは，PFM - Agent for Platformと同一ホストにインストールする必要があります。

(b)　Performance Managementプログラム

監視エージェントには，PFM - AgentとPFM - Baseをインストールします。PFM - BaseはPFM - Agentの前提プログラムです。同一ホストに複数のPFM - Agentをインストールする場合でも，PFM - Baseは一つだけでかまいません。

ただし，PFM - ManagerとPFM - Agentを同一ホストにインストールする場合，PFM - Baseは不要です。

また，PFM - Agent for Platformを使ってWindows Serverの稼働監視をするためには，PFM - ManagerおよびPFM - Web Consoleが必要です。

PFM - Agent for Platform 09-00が対応するPFM - ManagerおよびPFM - Baseのバージョンを，次の表に示します。

表2-2　対応するPFM - ManagerおよびPFM - Baseのバージョン

OS名 PFM - ManagerおよびPFM - Baseのバージョン
Windows Server 2003 08-00以降
Windows Server 2008 08-50以降

(5)　パフォーマンスデータを収集するために必要な環境構築

PFM - Agent for Platformを動作させるために必要なネットワーク環境でパフォーマンスデータを収集するためには，Agent Collectorサービス起動前に，パフォーマンス情報を監視できるネットワークサービス，プロトコル，サーバ，製品などをインストールする必要があります。また，インストールした製品の環境を構築していない場合，または，インストールで追加したサービスが［停止］している場合，パフォーマンスデータを収集してもデータが取得できなかったり，フィールド値が0で表示されたりします。

PFM - Agent for Platformで特定のレコードのパフォーマンスデータを収集する場合，Agent Collectorサービスを起動する前に，次の表に示す前提条件が満たされている必要があります。ただし，次の表にはEvent Log［サービス名：Eventlog］など，OSの動作の前提となるサービスは記載していません。

パフォーマンスデータの収集に必要な前提条件を次の表に示します。

表2-3　パフォーマンスデータの収集に必要な前提条件

カテゴリー レコード名（レコードID） フィールド名（PFM - View名） 前提条件
OS Logical Disk Overview（PI_LOGD） Page File Size Mbytes
（PAGE_FILE_SIZE_BYTES）		 Windows Management Instrumentation［サービス名：WinMgmt］が開始されていること。
注意：Windows Server 2003，Windows Server 2008の場合だけ必要。
Process End Detail（PD_PEND） すべてのフィールド
Processor Overview（PI_PCSR） すべてのフィールド
System Overview（PI） % Total DPC Time
(PCT_TOTAL_DPC_TIME)
% Total Interrupt Time
(PCT_TOTAL_INTERRUPT_TIME)
Active CPUs
(NUMBER_OF_ACTIVE_CPUS)
CPU %
(PCT_TOTAL_PROCESSOR_TIME)
Privileged CPU %
(PCT_TOTAL_PRIVILEGED_TIME)
System Type
(SYSTEM_TYPE)
Total DPC Rate
(TOTAL_DPC_RATE)
Total DPCs Queued/sec
(TOTAL_DPCS_QUEUED_PER_SEC)
Total Interrupts/sec
(TOTAL_INTERRUPTS_PER_SEC)
User CPU %
(PCT_TOTAL_USER_TIME)
ネットワークサービス Browser Overview（PI_BRSR） すべて Computer Browser[サービス名： Browser]が開始されていること。
WINS Server Overview（PI_WINS） すべて Windowsインターネットネームサービス（WINS）をインストールし，インストール後に追加されたサービスが開始されていていること。
Server Work Queues Overview（PI_SVRQ） すべて Server［サービス名：LanmanServer］が開始されていること。
System Overview（PI） Blocking Reqs Rejected（BLOCKING_REQUESTS_REJECTED）
Bytes Rcvd/sec（BYTES_RECEIVED_PER_SEC）
Bytes Total/sec（BYTES_TOTAL_PER_SEC）
Bytes Xmitd/sec（BYTES_TRANSMITTED_PER_SEC）
Context Blocks Queued/sec（CONTEXT_BLOCKS_QUEUED_PER_SEC）
Errors Access Permissions（ERRORS_ACCESS_PERMISSIONS）
Errors Granted Access（ERRORS_GRANTED_ACCESS）
Errors Logon（ERRORS_LOGON）
Errors System（ERRORS_SYSTEM）
File Directory Searches（FILE_DIRECTORY_SEARCHES）
Files Open（FILES_OPEN）
Files Opened Total（FILES_OPENED_TOTAL）
Logon Total（LOGON_TOTAL）
Logon/sec（LOGON_PER_SEC）
Pool Nonpaged Failures（POOL_NONPAGED_FAILURES）
Pool Nonpaged Peak（POOL_NONPAGED_PEAK）
Pool Paged Failures（POOL_PAGED_FAILURES）
Pool Paged Peak（POOL_PAGED_PEAK）
Server Pool Nonpaged Bytes（SERVER_POOL_NONPAGED_BYTES）
Server Pool Paged Bytes（SERVER_POOL_PAGED_BYTES）
Server Sessions（SERVER_SESSIONS）
Sessions Errored Out（SESSIONS_ERRORED_OUT）
Sessions Forced Off（SESSIONS_FORCED_OFF）
Sessions Logged Off（SESSIONS_LOGGED_OFF）
Sessions Timed Out（SESSIONS_TIMED_OUT）
Work Item Shortages（WORK_ITEM_SHORTAGES）
Active Directory Active Directory Overview（PI_AD） Cache % Hit Active Directoryが有効でActive Directoryデータベースパフォーマンスカウンタがインストールされていること。
注意：Windows Server 2003 (x64)，64ビット版のWindows Server 2008ではwmiadap /fコマンドをDOSプロンプトで実行し，OSを再起動すること。
Cache Page Fault Stalls/sec
Cache Page Faults/sec
Cache Size
Log Record Stalls/sec
Log Threads Waiting
Log Writes/sec
Table Open Cache % Hit
Table Open Cache Hits/sec
Table Open Cache Misses/sec
Table Opens/sec
上記以外すべて Active Directoryが有効であること。

(6)　注意事項

ここでは，Performance Managementをインスールおよびセットアップするときの注意事項を説明します。

(a)　レジストリに関する注意事項

PFM - Agent for Platformは，OSが提供する標準的な方法で設定された環境での動作しかサポートしていません。Microsoftのサポート技術情報で公開されている情報であっても，レジストリエディターでレジストリ情報を直接編集するなど，OSの環境をカスタマイズしている場合，パフォーマンスデータが正しく収集できなくなることがあります。

(b)　環境変数に関する注意事項

Performance ManagementではJPC_HOSTNAMEを環境変数として使用しているため，ユーザー独自に環境変数として設定しないでください。設定した場合は，Performance Managementが正しく動作しません。

(c)　同一ホストにPerformance Managementプログラムを複数インストール，セットアップするときの注意事項

Performance Managementは，同一ホストにPFM - Manager，PFM - Web Console，およびPFM - Agentをインストールすることもできます。その場合の注意事項を次に示します。

(d)　バージョンアップの注意事項

古いバージョンのPFM - Agentからバージョンアップする場合の注意事項を次に示します。

なお，バージョンアップについての詳細は，マニュアル「JP1/Performance Management 設計・構築ガイド」の付録を参照してください。

(e)　その他の注意事項
