JP1/Performance Management リファレンス

1.7　［アラーム階層］画面

アラームテーブルおよびアラームの作成，コピー，編集などができる画面です。この画面は，PFM - Web Console各画面のナビゲーションフレームで［アラーム階層］タブを選択すると表示されます。

この画面は，管理ユーザー権限を持つログインユーザーだけが表示できます。

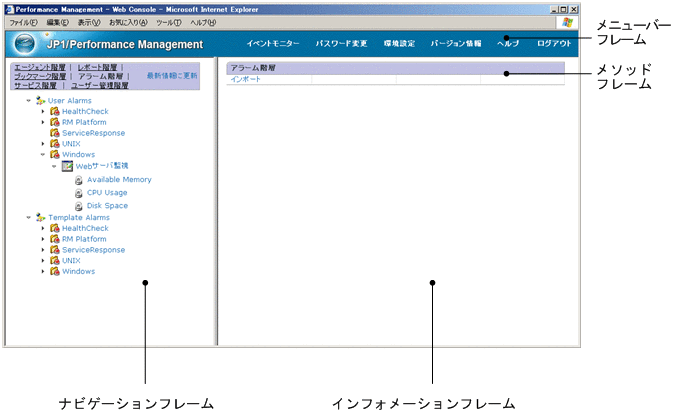

［アラーム階層］画面を次の図に示します。

図1-84　［アラーム階層］画面

表示項目について説明します。

メニューバーフレーム

各画面で共通のメニュー項目を表示します。

詳細については，「1.3　［メイン］画面」のメニューバーフレームの説明を参照してください。

ナビゲーションフレーム

アラームが階層表示されます。

アラーム階層

ルートは，アラームツリーの分離表示が有効か無効かで異なります。

• 有効の場合
  「User Alarms」と「Template Alarms」です。

• 無効の場合
  「Alarms」です。


2階層目以降には次のオブジェクトが表示されます。

• 2階層目
  セットアップされているPFM - AgentまたはPFM - RMごとのアラームフォルダが表示されます。

• 3階層目
  監視テンプレートとしてPFM - AgentまたはPFM - RMごとに用意されているアラームテーブル，およびユーザーが任意に作成したアラームテーブルが表示されます。監視テンプレートは，データモデルのバージョンごとに用意されています。

• 4階層目
  各アラームテーブルに定義されているアラームが表示されます。


アイコン

アラーム階層の各構成要素には，左側にアイコンが表示されています。

アイコンの意味を次に示します。

• ：ルートを表します。
• ：アラームフォルダを表します。
• ：アラームテーブルを表します。
• ：アラームを表します。

メソッドフレーム

アラーム階層に対して実行できる操作項目が表示されます。表示される操作項目は，選択したオブジェクトによって変わります。

［プロパティの表示］

選択したアラームのプロパティ（定義内容）が表示されます。この項目は，ナビゲーションフレームでアラームを選択した場合に表示されます。この項目を選択すると，［プロパティ］画面が表示されます。

［新規アラームテーブル］

選択したアラームフォルダの下位に新しいアラームテーブルを作成します。この項目は，ナビゲーションフレームで次の項目を選択した場合に表示されます。

• アラームツリーの分離表示が有効の場合
  「User Alarms」直下のアラームフォルダ

• アラームツリーの分離表示が無効の場合
  ユーザーが任意に作成したアラームフォルダ


この項目を選択すると，［新規アラームテーブル > 基本情報］画面に遷移します。

［新規アラーム］

選択したアラームテーブルの下位に新しいアラームを作成します。この項目は，ナビゲーションフレームで次の項目を選択した場合に表示されます。

• アラームツリーの分離表示が有効の場合
  「User Alarms」配下のアラームテーブル

• アラームツリーの分離表示が無効の場合
  ユーザーが任意に作成したアラームテーブル


アラームテーブルを選択した場合に表示されます。この項目を選択すると，［新規アラーム > 基本情報］画面に遷移します。

［コピー］

選択したアラームテーブルまたはアラームをコピーします。この項目は，ナビゲーションフレームで次の項目を選択した場合に表示されます。

• アラームツリーの分離表示が有効の場合
  アラームテーブルまたは「User Alarms」配下のアラーム

• アラームツリーの分離表示が無効の場合
  アラームテーブルまたはユーザーが任意に作成したアラーム


この項目を選択すると，［コピー］画面に遷移します。アラームツリーの分離表示が有効の場合，選択したアラームテーブルまたはアラームは，「User Alarms」フォルダ配下の対応するアラームフォルダの下にコピーされます。アラームツリーの分離表示が無効の場合，選択したアラームテーブルまたはアラームは，コピー元のアラームテーブルと同じ位置にコピーされます。

［編集］

選択したアラームの定義内容を変更します。この項目は，ナビゲーションフレームで次の項目を選択した場合に表示されます。

• アラームツリーの分離表示が有効の場合
  「User Alarms」配下のアラーム

• アラームツリーの分離表示が無効の場合
  ユーザーが任意に作成したアラーム


この項目を選択すると，［編集 > 基本情報］画面に遷移します。

［削除］

選択したアラームテーブルまたはアラームを削除します。この項目は，ナビゲーションフレームで次の項目を選択した場合に表示されます。

• アラームツリーの分離表示が有効の場合
  「User Alarms」配下のアラームテーブルまたはアラーム

• アラームツリーの分離表示が無効の場合
  ユーザーが任意に作成したアラームテーブルまたはアラーム


この項目を選択すると，削除の実行を確認するメッセージボックスが表示されます。なお，削除対象としてアラームテーブルを選択した場合は，その下位にあるアラームもすべて削除されます。

［アクティブ設定］

選択したアラームテーブルまたはアラームのアクティブ設定をします。この項目は，ナビゲーションフレームでアラームテーブルまたはアラームを選択した場合に表示されます。

この項目を選択すると，［アクティブ設定］画面に遷移します。

［バインドしたエージェントの表示］

選択したアラームテーブルにバインド（関連づけ）されている監視エージェントが一覧で表示されます。この項目は，ナビゲーションフレームでアラームテーブルを選択した場合に表示されます。

この項目を選択すると，［バインドしたエージェントの表示］画面に遷移します。

［エクスポート］

選択したアラームフォルダまたはアラームテーブル以下の定義をエクスポートします。

この項目は，ナビゲーションフレームでルート，アラームフォルダ，またはアラームテーブルを選択した場合に表示されます。ルートを選択すると，配下にあるすべての定義がエクスポートされます。

この項目を選択すると，ファイルの出力先を選択するダイアログボックスが表示され，任意のフォルダにエクスポート結果を保存できます。

［インポート］

指定したインポートファイルのアラーム定義内容をインポートします。

この項目を選択すると，［インポート］画面に遷移します。

インフォメーションフレーム

ナビゲーションフレームで選択したオブジェクトに対し，メソッドフレームで選択したメソッドによる操作結果が表示されます。

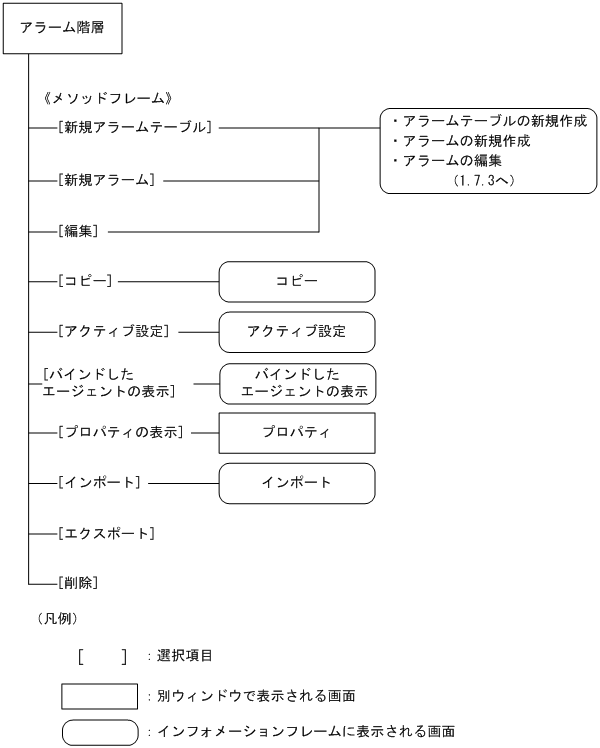

［アラーム階層］画面から各画面への遷移を次の図に示します。

図1-85　［アラーム階層］画面から各画面への遷移

＜この節の構成＞

1.7.1　［プロパティ］画面

1.7.2　アラームテーブルの新規作成画面

1.7.3　アラームの新規作成および編集画面

1.7.4　［コピー］画面

1.7.5　［アクティブ設定］画面

1.7.6　［バインドしたエージェントの表示］画面

1.7.7　［インポート］画面
