4.1.1　サービスの概要

Performance Managementは，さまざまな機能を持つプロセスを実行することで，監視エージェントの稼働監視を行います。Performance Managementのプログラムを構成する，機能ごとのプロセスを「サービス」と呼びます。Performance Managementのサービスについて説明します。

Performance Managementのサービスの概要を次に示します。

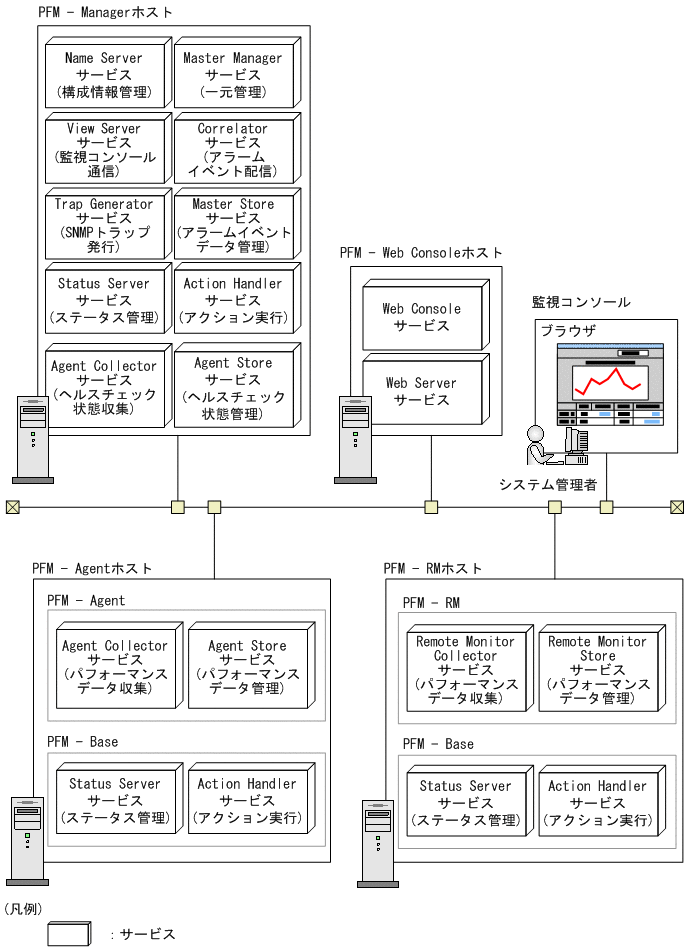

図4-1　Performance Managementのサービスの概要

[図データ]

監視コンソールでPFM - Web Consoleの［サービス階層］画面を選択することで，サービスのプロパティやステータスを確認できます。また，サービスを停止させることもできます。

＜この項の構成＞
(1)　サービスの種類
(2)　インスタンス起動について

(1)　サービスの種類

Performance Managementのサービスが持つ機能とサービス名の一覧を次の表に示します。Performance Managementのサービスには，表に示すサービス名のほかにサービスIDが付いています。サービスIDはコマンドの実行や監視コンソールでの表示などに使われます。サービスIDについては，「付録B.1　サービスの命名規則」を参照してください。

表4-1　PFM - Managerのサービス一覧

サービス名 機能 詳細
Name Server サービス構成情報管理 Performance Managementのサービス情報の登録や更新など，サービス構成情報を管理する。
Master Manager システム一元管理 PFM - Managerの中核をなすメインサーバ。レポートやアラームの定義情報の管理や，定義情報の配信を実施する。
View Server 監視コンソール通信サーバ PFM - Web Consoleと接続する場合の通信処理を管理する。
Correlator アラームイベント配信制御 サービス間のアラームイベント配信を制御する。
Master Store イベントデータ管理 各PFM - AgentおよびPFM - RMから発行されたイベントデータをStoreデータベースに記録し，管理する。
Trap Generator SNMPトラップ発行 監視エージェントのデータがしきい値を超えてアラームイベントが発生した場合，SNMPトラップを発行する。
Action Handler アクション実行 監視エージェントのデータがしきい値を超えてアラームイベントが発生した場合，ユーザーに異常などの状況を通知するアクションを実行する。
Status Server ステータス管理 Performance Managementのサービスのステータスを管理する。
Agent Collector ヘルスチェック状態収集 次に示す稼働状態を収集したり，しきい値を監視したりする。
  • PFM - AgentおよびPFM - RMのサービス稼働状態
  • PFM - AgentおよびPFM - RMが稼働するホストの稼働状態
  • PFM - RMの監視対象ホストの稼働状態
PFM - Web ConsoleのWebブラウザでリアルタイムレポートを表示する場合のデータ処理をする。
Agent Store ヘルスチェック状態管理 次に示す，収集した稼働情報をStoreデータベースに記録し，管理する。
  • PFM - AgentおよびPFM - RMのサービス稼働状態
  • PFM - AgentおよびPFM - RMが稼働するホストの稼働状態
  • PFM - RMの監視対象ホストの稼働状態
PFM - Web ConsoleのWebブラウザで履歴レポートを表示する場合のデータ処理をする。また，ODBC準拠のアプリケーションプログラムを使用する場合のデータ処理をする。

表4-2　PFM - Web Consoleのサービス一覧

サービス名 機能 詳細
PFM - Web Console Webアプリケーション実行機能 PFM - Web Consoleのメインサービス。PFM - Managerへの接続や，Webブラウザからの要求を処理する。
PFM - Web Service httpサーバ機能 Webブラウザとの通信処理を管理する。

表4-3　PFM - Baseのサービス一覧

サービス名 機能 詳細
Action Handler※ アクション実行 監視エージェントのデータがしきい値を超えてアラームイベントが発生した場合，ユーザーに異常などの状況を通知するアクションを実行する。
Status Server※ ステータス管理 Performance Managementのサービスのステータスを管理する。

注※
複数のPFM - AgentまたはPFM - RMが同一ホスト上にある場合，そのホスト上にはPFM - Baseのサービスが一つだけ配置されます。

表4-4　PFM - Agentのサービス一覧

サービス名 機能 詳細
Agent Collector パフォーマンスデータ収集 監視エージェントのパフォーマンスデータを収集したり，しきい値を監視したりする。PFM - Web ConsoleのWebブラウザでリアルタイムレポートを表示する場合のデータ処理をする。
Agent Store パフォーマンスデータ管理 収集したパフォーマンスデータをStoreデータベースに記録し，管理する。PFM - Web ConsoleのWebブラウザで履歴レポートを表示する場合のデータ処理をする。また，ODBC準拠のアプリケーションプログラムを使用する場合のデータ処理をする。

表4-5　PFM - RMのサービス一覧

サービス名 機能 詳細
Remote Monitor Collector パフォーマンスデータ収集 監視エージェントのパフォーマンスデータを収集したり，しきい値を監視したりする。PFM - Web ConsoleのWebブラウザでリアルタイムレポートを表示する場合のデータ処理をする。
Remote Monitor Store パフォーマンスデータ管理 収集したパフォーマンスデータをStoreデータベースに記録し，管理する。PFM - Web ConsoleのWebブラウザで履歴レポートを表示する場合のデータ処理をする。また，ODBC準拠のアプリケーションプログラムを使用する場合のデータ処理をする。

(2)　インスタンス起動について

PFM - AgentまたはPFM - RMによっては監視対象プログラムのインスタンス※ごとに監視できる製品があります。

注※
このマニュアルでは，インスタンスという用語を二つの意味で使用しています。詳細については，「付録K　用語解説」の「インスタンス」を参照してください。

例えば，PFM - Agent for Oracleでは，SIDを持つOracleインスタンスごとに監視できます。この場合，PFM - Agentのサービスも複数のインスタンスで動作させるために，インスタンス環境を構築する必要があります。

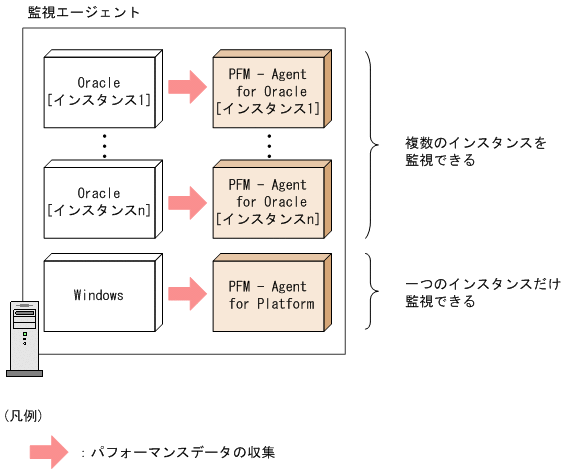

図4-2　インスタンス起動の例

[図データ]

インスタンスごとに監視できるかどうか，およびインスタンス環境の構築方法については，PFM - AgentまたはPFM - RMマニュアルを参照してください。
