EUR Form連携帳票の開発の流れを次に示します。

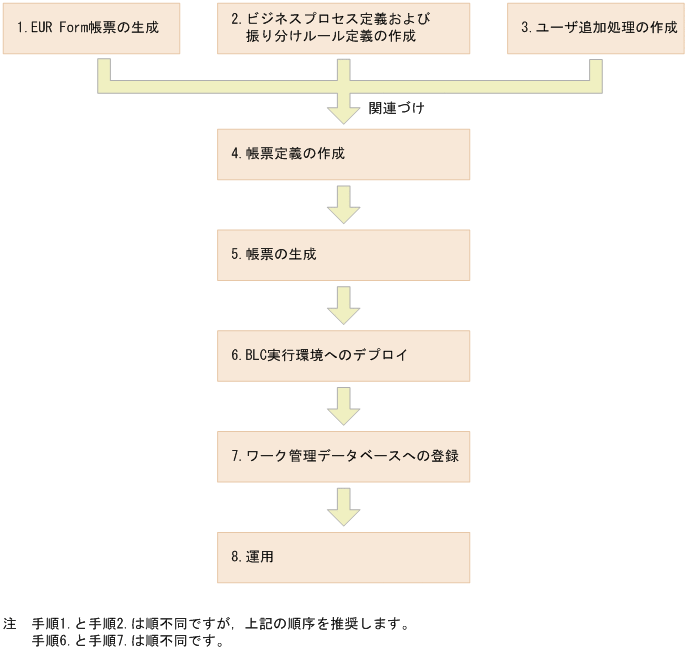

図1-2　EUR Form連携帳票の開発の流れ

図について説明します。

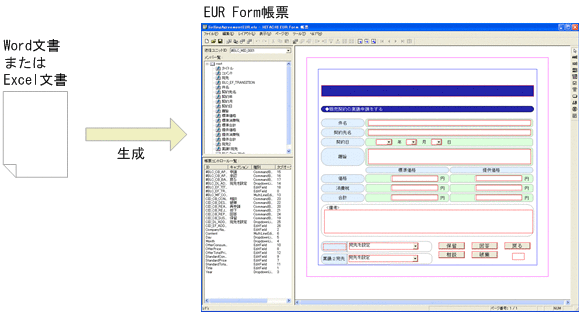

1. EUR Form帳票の生成
   WordやExcelで作成した文書から，EUR Form帳票定義ファイルを生成します。また，EUR Form帳票定義ファイルから，EUR Form帳票ファイルおよび送信ユニット情報の一覧を生成します。




   • 使用するツール
     uCosminexus EUR Developer

   • 生成されるファイル
     EUR Form帳票定義ファイル（例：SellingAgreementEUR.efs）
     EUR Form帳票ファイル（例：SellingAgreementEUR.efd）
     送信ユニット情報の一覧（例：SellingAgreementEURC.csv，SellingAgreementEURD.csv，SellingAgreementEURM.csv，SellingAgreementEURP.csv）

2. ビジネスプロセス定義および振り分けルール定義の作成

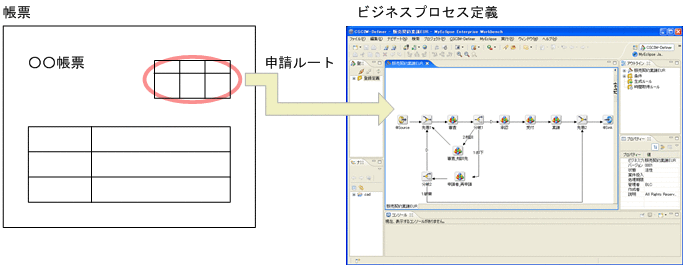

   帳票の申請ルートに従って，ビジネスプロセス定義および振り分けルール定義を作成します。




   • 使用するツール
     CSCIW-Definer

   • 生成されるファイル
     ビジネスプロセス定義（例：販売契約稟議EUR.hbx）
     振り分けルール定義（例：申請者振り分けルール.hcx）

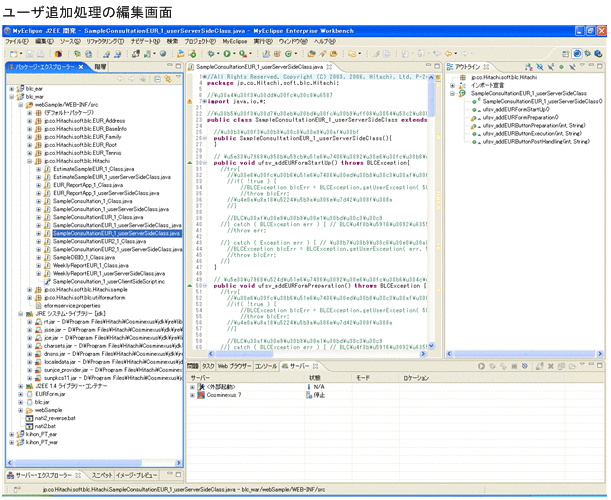

3. ユーザ追加処理の作成
   帳票のボタン処理などに任意の処理を追加したい場合は，ユーザ追加処理を作成します。ユーザ追加処理を作成する際，BLCで提供しているサンプルファイルを参考にできます。




   • 使用するツール
     Eclipseなど

   • 生成されるファイル
     ユーザ追加処理（例：SampleConsultationEUR_1_userServerSideClass.java）


   注意事項

   ビジネスプロセス定義を作成する際，CSCIW-Definerの文字コードの設定は「Shift_JIS」を選択してください。これ以外の文字コード設定で作成したビジネスプロセス定義ファイルは，BLSGで読み込むことができません。

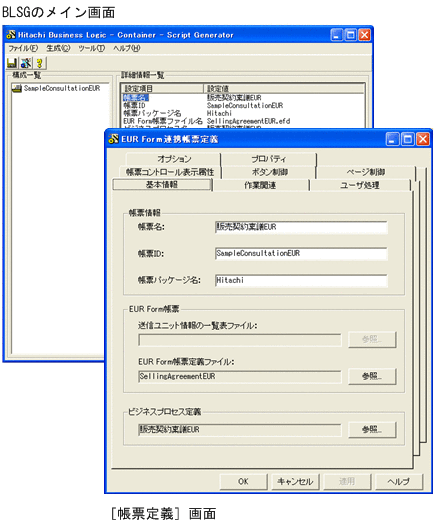

4. 帳票定義の作成
   手順1.から手順3.で作成した次のファイルを関連づけます。
   EUR Form帳票定義ファイルおよび送信ユニット情報の一覧
   ビジネスプロセス定義および振り分けルール定義
   ユーザ追加処理




   • 使用するツール
     BLSG

   • 生成されるファイル
     BLSGのリポジトリ情報


   注意事項

   リポジトリフォルダは，BLSGで設定したデータフォルダパス下の「repository」フォルダ（デフォルトは，「<BLSGのインストールディレクトリ>\data\repository」）内に作成されます。このリポジトリファイルは，必ずBLSGから編集してください。エディタなどで直接編集しないでください。

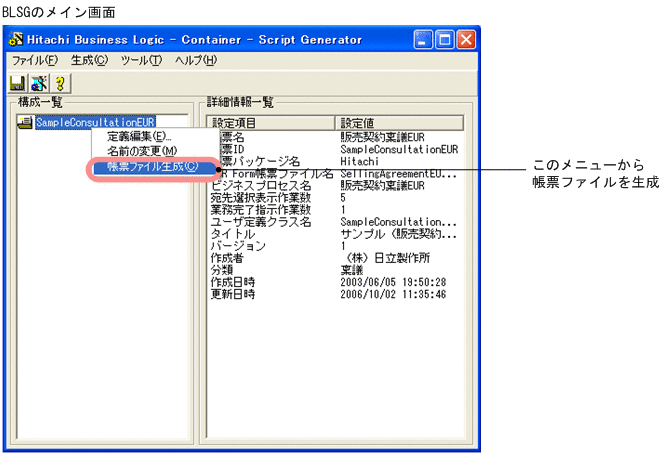

5. 帳票の生成
   帳票定義から帳票ファイルを生成します。




   • 使用するツール
     BLSG

   • 生成されるファイル
     帳票登録用定義ファイル（例：SampleConsultationEUR_def.dat）
     自動生成帳票ファイル（例：SampleConsultationEUR_1.jsp）
     自動生成帳票クラス（例：SampleConsultationEUR_1_Class.java）
     DBアクセス定義ファイル（例：SampleConsultationEUR_1_d.dat）

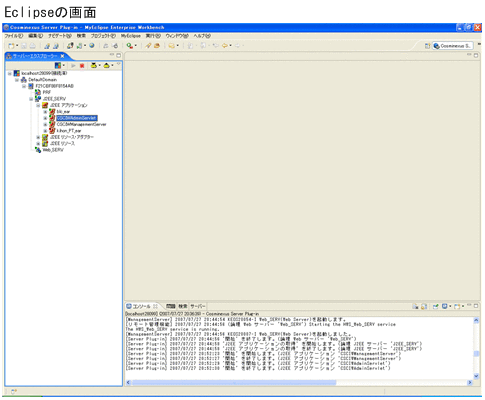

6. BLC実行環境へのデプロイ
   手順1.で生成したEUR Form帳票ファイル，手順3.および手順5.で生成したファイルをWARファイルにし，BLC実行環境にデプロイします。




   • 使用するツール
     Eclipseなど

   • 生成されるファイル
     なし

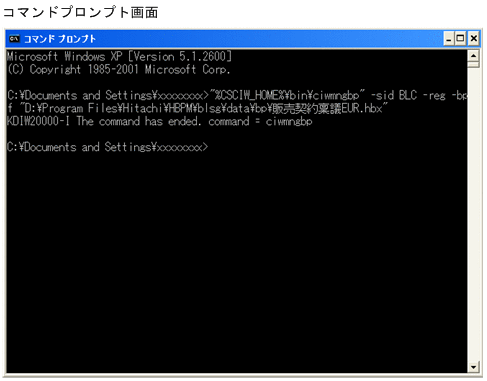

7. ワーク管理データベースへの登録
   CSCIWのコマンド，またはCSCIW-Definerで，手順2.で作成したビジネスプロセス定義および振り分けルール定義をワーク管理データベースへ登録します。コマンドは，コマンドプロンプトで実行します。CSCIW-DefinerはEclipseのPlug-inとして利用します。




   • 使用するツール
     コマンドプロンプト

   • 生成されるファイル
     なし

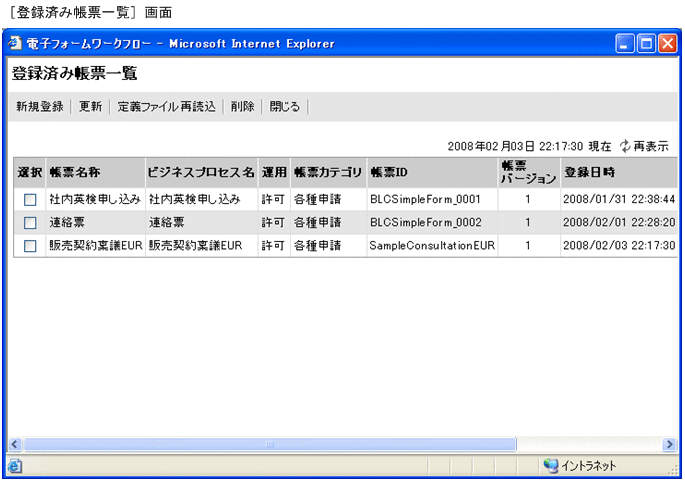

8. 運用
   BLC実行環境に帳票を登録して，帳票を運用できるようにします。




   • 使用するツール
     BLC実行環境の帳票の登録／削除機能

   • 生成されるファイル
     なし


　

• 参照先
  この節で取り上げた内容の参照先を次に示します。


  内容		参照先
  手順1.	EUR Form帳票の生成	マニュアル「帳票システム構築支援　uCosminexus EUR　uCosminexus EUR 帳票設計（EUR Form帳票）」全体
  手順2.	ビジネスプロセス定義および振り分けルール定義の作成	マニュアル「uCosminexus Service Coordinator Interactive Workflow ビジネスプロセス開発ガイド」全体 マニュアル「uCosminexus Service Coordinator Interactive Workflow AP開発ガイド」 ビジネスプロセス定義の開発方法
  手順3.	ユーザ追加処理の作成	マニュアル「uCosminexus 電子フォームワークフロー 解説」 BLCのカスタマイズ方法（EUR Form連携帳票の場合）
  手順4.	帳票定義の作成	マニュアル「uCosminexus 電子フォームワークフロー 解説」 帳票定義を作成する（EUR Form連携帳票の場合）
  	データフォルダパスの指定	マニュアル「uCosminexus 電子フォームワークフロー 解説」 開発環境を設定する（EUR Form連携帳票の場合）
  手順5.	帳票の生成	マニュアル「uCosminexus 電子フォームワークフロー 解説」 帳票ファイル（JSP形式）を生成する（EUR Form連携帳票の場合）
  手順6.	BLC実行環境へのデプロイ	マニュアル「uCosminexus 電子フォームワークフロー システム構築ガイド」 BLCのアプリケーションの作成
  手順7.	ワーク管理データベースへの登録	マニュアル「uCosminexus 電子フォームワークフロー システム構築ガイド」 ビジネスプロセスの登録
  手順8.	運用（帳票の登録）	マニュアル「uCosminexus 電子フォームワークフロー 解説」 帳票の登録
