Hitachi Protection Manager Software ユーザーズガイド

A.1 システム構成

環境構築例で想定しているシステム構成を次の図に示します。

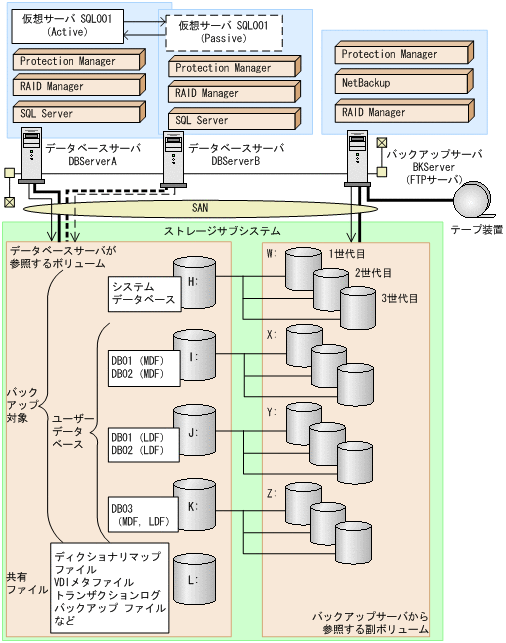

図A-1 システム構成図（Protection Managerの環境構築例）

上記の図で示した構成の詳細を以降に説明します。

この節の構成

A.1.1 サーバの構成

A.1.2 ストレージサブシステムの構成

A.1.1 サーバの構成

データベースサーバは2台用意し，運用待機型（Active-Passive）のクラスタ構成で仮想サーバを構成しています。バックアップサーバはテープ装置と連携しています。サーバ構成を次の表に示します。

表A-1 サーバの構成（Protection Managerの環境構築例）

項目内容
（データベースサーバ）
内容
（バックアップサーバ）

OS Windows Server 2003 Windows Server 2003

物理サーバ名

DBServerA

DBServerB

BKServer

ストレージサブシステム支援ソフトウェア

RAID Manager（インスタンス番号：1）

Protection Manager Copy Controller

Protection Manager for SQL

RAID Manager（インスタンス番号：2）

Protection Manager Copy Controller

Protection Managerのインストール先 C:\Program Files\Hitachi\DRM（デフォルトのインストール先） C:\Program Files\Hitachi\DRM（デフォルトのインストール先）

クラスタソフトウェア MSCS －

仮想サーバ名 SQL001 －

DBMS SQL Server －

SQL Serverインスタンス名規定のSQL Serverインスタンス名－

バックアップ管理製品－ NetBackup

FTPサーバ－ IISのFTPサービス

FTPルート－ C:\FTP_ROOT

（凡例）

－：該当しない。

項目	内容（データベースサーバ）	内容（バックアップサーバ）
OS	Windows Server 2003	Windows Server 2003
物理サーバ名	DBServerA DBServerB	BKServer
ストレージサブシステム支援ソフトウェア	RAID Manager（インスタンス番号：1） Protection Manager Copy Controller Protection Manager for SQL	RAID Manager（インスタンス番号：2） Protection Manager Copy Controller
Protection Managerのインストール先	`C:\Program Files\Hitachi\DRM`（デフォルトのインストール先）	`C:\Program Files\Hitachi\DRM`（デフォルトのインストール先）
クラスタソフトウェア	MSCS	－
仮想サーバ名	SQL001	－
DBMS	SQL Server	－
SQL Serverインスタンス名	規定のSQL Serverインスタンス名	－
バックアップ管理製品	－	NetBackup
FTPサーバ	－	IISのFTPサービス
FTPルート	－	`C:\FTP_ROOT`

A.1.2 ストレージサブシステムの構成

ストレージサブシステムには，バックアップ対象となるSQL Serverデータベースと，それ以外のユーザーファイルがそれぞれ別のボリュームに格納されています。主ボリュームは，データベースサーバからマウントして参照することができます。副ボリュームは，バックアップサーバからマウントして参照することができます。ストレージサブシステムの構成，およびボリューム構成を次に示します。

表A-2 ストレージサブシステムの構成（Protection Managerの環境構築例）

項目内容

ストレージサブシステム日立ディスクアレイサブシステム

ボリューム複製機能の利用形態常時スプリット運用

表A-3 ストレージサブシステムのボリューム構成（Protection Managerの環境構築例）

データベースサーバからのマウントドライブバックアップサーバからのマウントドライブコピーグループ名世代ボリュームの中身

H: W: VG01,VOL11 1世代目システムデータベース

VG02,VOL21 2世代目

VG03,VOL31 3世代目

I: X: VG01,VOL12 1世代目 DB01（MDF）
DB02（MDF）

VG02,VOL22 2世代目

VG03,VOL32 3世代目

J: Y: VG01,VOL13 1世代目 DB01（LDF）
DB02（LDF）

VG02,VOL23 2世代目

VG03,VOL33 3世代目

K: Z: VG01,VOL14 1世代目 DB03
（MDF,LDF）

VG02,VOL24 2世代目

VG03,VOL34 3世代目

L: －－－ディクショナリマップファイル，
VDIメタファイル，トランザクションログバックアップファイル，
拡張コマンド用一時ディレクトリなど

（凡例）

－：該当しない。

運用待機型（Active-Passive）のクラスタ構成では，共有ディレクトリにバックアップ対象以外で，Protection Managerが必要とするファイルを格納します。共有ディレクトリの使用例を次に示します。ここでは，共有のドライブを「L:」としています。

表A-4 共有ディレクトリの使用例（Protection Managerの環境構築例）

項目内容

ディクショナリマップファイル格納ディレクトリ L:\PTM

VDIメタファイル格納ディレクトリ L:\mssql\meta

UNDOログファイル格納ディレクトリ L:\mssql\undo

トランザクションログバックアップファイル格納ディレクトリ L:\mssql\log

拡張コマンド用一時ディレクトリ（自動生成） L:\script_work\<オペレーションID>\DB

項目	内容
ストレージサブシステム	日立ディスクアレイサブシステム
ボリューム複製機能の利用形態	常時スプリット運用

データベースサーバからのマウントドライブ	バックアップサーバからのマウントドライブ	コピーグループ名	世代	ボリュームの中身
H:	W:	VG01,VOL11	1世代目	システムデータベース
VG02,VOL21	2世代目
VG03,VOL31	3世代目
I:	X:	VG01,VOL12	1世代目	DB01（MDF） DB02（MDF）
VG02,VOL22	2世代目
VG03,VOL32	3世代目
J:	Y:	VG01,VOL13	1世代目	DB01（LDF） DB02（LDF）
VG02,VOL23	2世代目
VG03,VOL33	3世代目
K:	Z:	VG01,VOL14	1世代目	DB03 （MDF,LDF）
VG02,VOL24	2世代目
VG03,VOL34	3世代目
L:	－	－	－	ディクショナリマップファイル， VDIメタファイル，トランザクションログバックアップファイル，拡張コマンド用一時ディレクトリなど

項目	内容
ディクショナリマップファイル格納ディレクトリ	`L:\PTM`
VDIメタファイル格納ディレクトリ	`L:\mssql\meta`
UNDOログファイル格納ディレクトリ	`L:\mssql\undo`
トランザクションログバックアップファイル格納ディレクトリ	`L:\mssql\log`
拡張コマンド用一時ディレクトリ（自動生成）	`L:\script_work\`<オペレーションID>`\DB`
