Hitachi Protection Manager Software ユーザーズガイド

8.9.1 システム構成

システム構成例を次に示します。

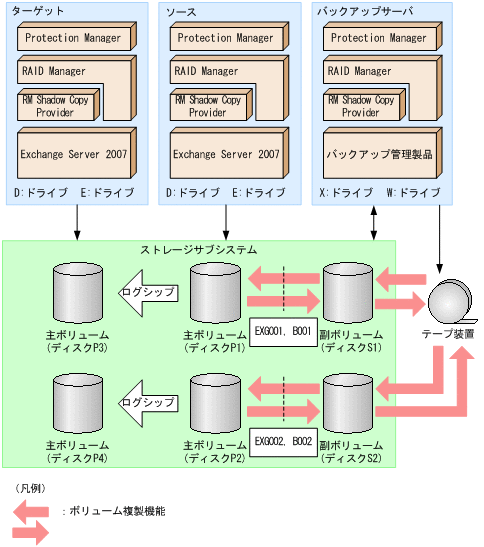

図8-14 SCRのシステム構成

前提条件を次に示します。

• 副ボリュームをテープ媒体へバックアップするまでは，新たな主ボリュームをバックアップできない。
• バックアップサーバには，NetBackupが導入されており，テープライブラリ装置の構成定義が完了している。
• ディクショナリマップは最新に更新されている。

SCRのシステム構成について説明します。

• 主ボリュームは，NTFSでフォーマットしてあり，各ボリュームのドライブ文字は次のとおり設定されている。


  ディスク番号	ドライブ文字
  ディスクP1,P3	D:
  ディスクP2,P4	E:

• 各ディスクには次のオブジェクトを格納している。


  ディスク番号	オブジェクト
  ディスクP1	ソースのストレージグループSTR1のインフォメーションストア構成ファイル
  ディスクP2	ソースのストレージグループSTR1のトランザクションログファイル，チェックポイントファイル
  ディスクP3	ターゲットのストレージグループSTR1のインフォメーションストア構成ファイル
  ディスクP4	ターゲットのストレージグループSTR1のトランザクションログファイル，チェックポイントファイル

• 主ボリュームと副ボリュームは，ソースとバックアップサーバで，RAID Manager構成定義ファイルによってペアを定義している。
• 副ボリュームは通常マウントしていない。必要なときだけ，次のようにマウントする。


  ディスク番号	ドライブ文字
  ディスクS1(ディスクP1のS-VOL)	W:
  ディスクS2(ディスクP2のS-VOL)	X:
