電子フォームワークフローセットで構築するシステムの構成について説明します。ここでは，アプリケーションサーバが1台の場合を例に説明します。

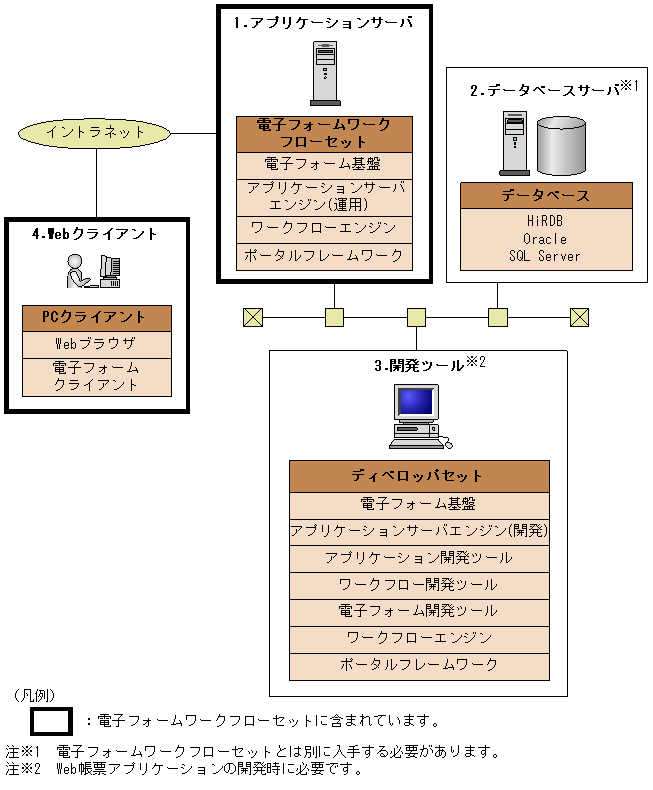

図2-1　システム構成例（電子フォームワークフローセット）

各マシンに必要なソフトウェアの分類を次に示します。なお，表中の項番は，図中の番号に対応しています。

表2-1　ソフトウェアの分類（電子フォームワークフローセット）

項番	マシンの役割	対応OS	ソフトウェア
			大分類	小分類
1	アプリケーションサーバ	Windows Server 2003 Windows Server 2003 R2 Windows Server 2008 Windows Server 2008 R2	電子フォームワークフローセット	電子フォームワークフローセットに含まれるソフトウェア （「1.2(1)　構成ソフトウェア」を参照してください。）
2	データベースサーバ	使用しているデータベースに対応するOS	データベース	HiRDB※ Oracle※ SQL Server※
3	開発ツール	Windows XP Windows Vista	ディベロッパセット	ディベロッパセットに含まれるソフトウェア （「1.2(1)　構成ソフトウェア」を参照してください。）
4	Webクライアント	Windows XP Windows Vista Windows 7	PCクライアント	Webブラウザ EUR Form Client

注※

HiRDB，Oracle，およびSQL Serverは別に入手する必要があります。

電子フォームワークフローセットを利用する場合のシステム構築の流れを次に示します。

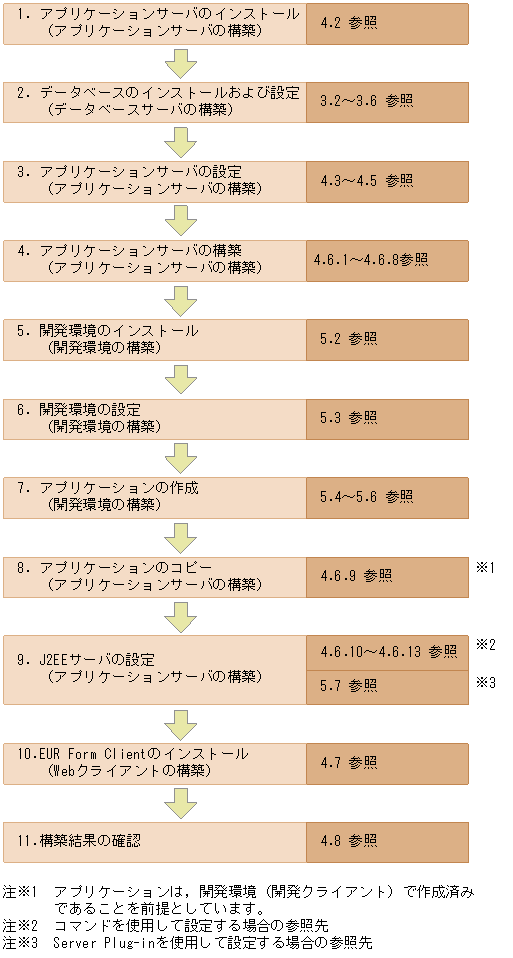

図2-2　システム構築の流れ（電子フォームワークフローセット）
