2.6.2　BPMNエディタで変更可能なビジネスプロセス定義の詳細

BPMNエディタでビジネスプロセス定義を変更する場合の，規則やBPMN要素ごとの編集可否について説明します。

〈この項の構成〉

(1)　BPMN要素の追加または削除の可否
(2)　BPMN要素の属性値の変更可否
(3)　並列ゲートウェイに関する変更・追加・削除の可否

(1)　BPMN要素の追加または削除の可否

BPMN要素を追加または削除する時の共通規則と，追加または削除できるBPMN要素を次に示します。

BPMN要素を追加または削除する時の共通規則

BPMN要素を追加，または削除する時は，次の規則に従ってください。

削除対象のBPMN要素が実行中の案件が0件であること
追加または削除するBPMN要素の遷移先に並列ゲートウェイがある場合，-ejpオプションを指定したciwchgenvコマンドを実行してEditJoinPermissionにtrueを設定していること

ciwchgenvコマンドの詳細については，マニュアルuCosminexus Service Coordinator Interactive Workflow コマンドを参照してください。

並列ゲートウェイについては，「(3)　並列ゲートウェイに関する変更・追加・削除の可否」を参照してください。

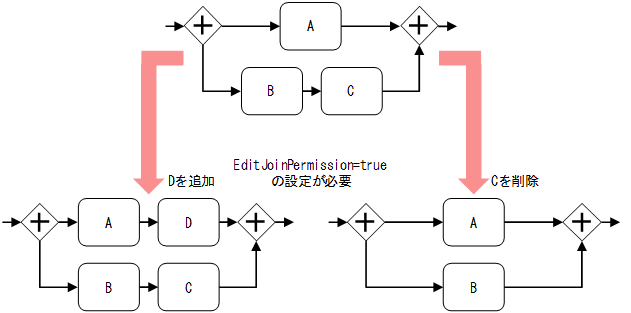

図2‒22　追加または削除するBPMN要素の遷移先に並列ゲートウェイがある場合

開始イベントの追加または削除（その1）

開始（タイプなし）^※

新規にサブプロセス，サブプロセス（マルチインスタンス）を追加する場合，その内部に開始（タイプなし）を追加できます。ただし，開始（タイプなし）を，省略形の有無に関わらず複数個追加する場合は，-ejpオプションを指定したciwchgenvコマンドでEditJoinPermissionにtrueを設定する必要があります。
既存のサブプロセス，サブプロセス（マルチインスタンス）を削除する場合，その内部の開始（タイプなし）を削除できます。ただし，開始（タイプなし）を，省略形の有無に関わらず複数個削除する場合は，-ejpオプションを指定したciwchgenvコマンドでEditJoinPermissionにtrueを設定する必要があります。
トップレベル（レーン含む）に開始イベントの追加または削除はできません。
既存のサブプロセス，サブプロセス（マルチインスタンス）を残す場合，その内部への開始（タイプなし）の追加または削除はできません。

注※

省略形を含みます。

次の図の上段が開始（タイプなし）を省略しない形，下段が開始（タイプなし）を省略した形で，どちらも意味は同じです。

図2‒23　開始（タイプなし）の省略形

開始イベントの追加または削除（その2）

開始（メッセージ）
開始（タイマー）

開始イベントの追加または削除はできません。

イベント・サブプロセス開始イベントの追加または削除（その1）

イベント・サブプロセス非中断開始（メッセージ）
イベント・サブプロセス中断開始（メッセージ）
イベント・サブプロセス中断開始（エラー）

新規にイベント・サブプロセスを追加する場合，その内部にイベント・サブプロセス開始イベントを追加できます。
既存のイベント・サブプロセスを削除する場合，その内部のイベント・サブプロセス開始イベントを削除できます。
既存のイベント・サブプロセスを残す場合，その内部へのイベント・サブプロセス開始イベントの追加または削除はできません。

イベント・サブプロセス開始イベントの追加または削除（その2）

イベント・サブプロセス非中断開始（タイマー）
イベント・サブプロセス中断開始（タイマー）

新規にイベント・サブプロセスを追加する場合，その内部にイベント・サブプロセス開始（タイマー）を追加できます。ただし，イベント・サブプロセス開始（タイマー）を追加する場合は，-ejpオプションを指定したciwchgenvコマンドでEditJoinPermissionにtrueを設定する必要があります。また，新規イベント・サブプロセスの追加先は，サブプロセス，サブプロセス（マルチインスタンス），イベント・サブプロセスである必要があります。トップレベル（レーン含む）への追加はできません。また，追加先のサブプロセス，サブプロセス（マルチインスタンス），イベント・サブプロセスが実行中の案件が0件である必要があります。
既存のイベント・サブプロセスを削除する場合，その内部のイベント・サブプロセス開始（タイマー）を削除できます。ただし，イベント・サブプロセス開始（タイマー）を削除する場合は，-ejpオプションを指定したciwchgenvコマンドでEditJoinPermissionにtrueを設定する必要があります。また，既存イベント・サブプロセスの削除元は，サブプロセス，サブプロセス（マルチインスタンス），イベント・サブプロセスである必要があります。トップレベル（レーン含む）からの削除はできません。また，削除元のサブプロセス，サブプロセス（マルチインスタンス），イベント・サブプロセスが実行中の案件が0件である必要があります。
既存のイベント・サブプロセスを残す場合，その内部へのイベント・サブプロセス開始（タイマー）の追加または削除はできません。

境界イベントの追加または削除（その1）

境界非中断（メッセージ）
境界中断（メッセージ）
境界中断（エラー）

新規にアクティビティ，アクティビティ（マルチインスタンス）を追加する場合，その境界に境界イベントを追加（アタッチ）できます。
既存のアクティビティ，アクティビティ（マルチインスタンス）を削除する場合，その境界の境界イベントを削除（アタッチ解除）できます。
既存のアクティビティ，アクティビティ（マルチインスタンス）を残す場合，その境界への境界イベントの追加（アタッチ）または削除（アタッチ解除）はできません。
新規にサブプロセス，サブプロセス（マルチインスタンス），アドホック・サブプロセスを追加する場合，その境界に境界イベントを追加（アタッチ）できます。
既存のサブプロセス，サブプロセス（マルチインスタンス），アドホック・サブプロセスを削除する場合，その境界の境界イベントを削除（アタッチ解除）できます。
既存のサブプロセス，サブプロセス（マルチインスタンス），アドホック・サブプロセスを残す場合，その境界への境界イベントの追加（アタッチ）または削除（アタッチ解除）はできません。

境界イベントの追加または削除（その2）

境界非中断（タイマー）
境界中断（タイマー）

新規にアクティビティ，アクティビティ（マルチインスタンス）を追加する場合，その境界に境界（タイマー）を追加（アタッチ）できます。
既存のアクティビティ，アクティビティ（マルチインスタンス）を削除する場合，その境界の境界（タイマー）を削除（アタッチ解除）できます。
既存のアクティビティ，アクティビティ（マルチインスタンス）を残す場合，その境界への境界（タイマー）の追加（アタッチ）または削除（アタッチ解除）はできません。
新規にサブプロセス，サブプロセス（マルチインスタンス），アドホック・サブプロセスを追加する場合，その境界に境界（タイマー）を追加（アタッチ）できます。ただし，境界（タイマー）を追加（アタッチ）する場合は，-ejpオプションを指定したciwchgenvコマンドでEditJoinPermissionにtrueを設定する必要があります。
既存のサブプロセス，サブプロセス（マルチインスタンス），アドホック・サブプロセスを削除する場合，その境界の境界（タイマー）を削除（アタッチ解除）できます。ただし，境界（タイマー）を削除（アタッチ解除）する場合は，-ejpオプションを指定したciwchgenvコマンドでEditJoinPermissionにtrueを設定する必要があります。
既存のサブプロセス，サブプロセス（マルチインスタンス），アドホック・サブプロセスを残す場合，その境界への境界（タイマー）の追加（アタッチ）または削除（アタッチ解除）はできません。

終了イベントの追加または削除

終了（タイプなし）^※
終了（メッセージ）
終了（エラー）
強制終了

トップレベル（レーン含む），サブプロセス，サブプロセス（マルチインスタンス），イベント・サブプロセスに終了イベントの追加または削除ができます。

注※

省略形を含みます。

次の図の上段が終了（タイプなし）を省略しない形，下段が終了（タイプなし）を省略した形で，どちらも意味は同じです。

図2‒24　終了（タイプなし）の省略形

アクティビティの追加または削除

ユーザタスク
サービスタスク
ビジネスルールタスク
コールアクティビティ

トップレベル（レーン含む），サブプロセス，サブプロセス（マルチインスタンス），イベント・サブプロセス，アドホック・サブプロセスにアクティビティの追加または削除ができます。
追加または削除するアクティビティに遷移元がなく，開始（タイプなし）の省略形も追加・削除される場合，「開始イベントの追加または削除（その1）」も参照してください。

アクティビティ（マルチインスタンス）の追加または削除

ユーザタスク（マルチインスタンス）
サービスタスク（マルチインスタンス）
ビジネスルールタスク（マルチインスタンス）
コールアクティビティ（マルチインスタンス）

トップレベル（レーン含む），サブプロセス，イベント・サブプロセス，アドホック・サブプロセスにアクティビティ（マルチインスタンス）の追加または削除ができます。
追加または削除するアクティビティ（マルチインスタンス）に遷移元がなく，開始（タイプなし）の省略形も追加・削除される場合，「開始イベントの追加または削除（その1）」も参照してください。

キャッチイベント，スローイベントの追加または削除

キャッチ（メッセージ）
キャッチ（タイマー）
キャッチ（リンク）
スロー（メッセージ）
スロー（リンク）

トップレベル（レーン含む），サブプロセス，サブプロセス（マルチインスタンス），イベント・サブプロセス，アドホック・サブプロセスにキャッチイベント，スローイベントの追加または削除ができます。

ゲートウェイの追加または削除

排他ゲートウェイ^※1
並列ゲートウェイ^※2
排他イベントゲートウェイ

トップレベル（レーン含む），サブプロセス，サブプロセス（マルチインスタンス），イベント・サブプロセス，アドホック・サブプロセスにゲートウェイの追加または削除ができます。ただし，並列ゲートウェイ（省略形を含む）を追加または削除する場合は，-ejpオプションを指定したciwchgenvコマンドでEditJoinPermissionにtrueを設定する必要があります。

並列ゲートウェイについては，「(3)　並列ゲートウェイに関する変更・追加・削除の可否」を参照してください。

注※1

省略形を含みます。

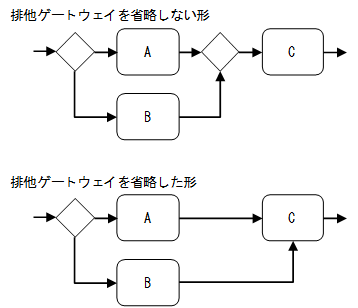

次の図の上段が排他ゲートウェイを省略しない形，下段が排他ゲートウェイを省略した形で，どちらも意味は同じです。なお，合流する側は省略できますが，分岐する側は省略できません。

図2‒25　排他ゲートウェイの省略形

注※2

省略形を含みます。

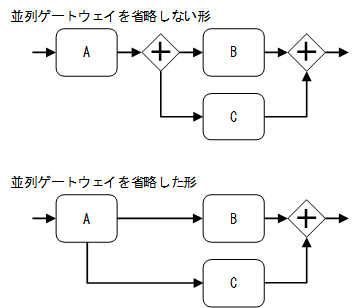

次の図の上段が並列ゲートウェイを省略しない形，下段が並列ゲートウェイを省略した形で，どちらも意味は同じです。なお，分岐する側は省略できますが，合流する側は省略できません。

図2‒26　並列ゲートウェイの省略形

サブプロセスの追加または削除

サブプロセスの内部や境界に追加または削除できるBPMN要素を含む場合にだけ，サブプロセスを追加または削除できます。
トップレベル（レーン含む），サブプロセス，サブプロセス（マルチインスタンス），イベント・サブプロセスにサブプロセスの追加または削除ができます。
追加または削除するサブプロセスに遷移元がなく，開始（タイプなし）の省略形も追加・削除される場合，「開始イベントの追加または削除（その1）」も参照してください。

サブプロセス（マルチインスタンス）の追加または削除

サブプロセス（マルチインスタンス）の内部や境界に追加または削除できるBPMN要素を含む場合にだけ，サブプロセス（マルチインスタンス）を追加または削除できます。
トップレベル（レーン含む），サブプロセス，イベント・サブプロセスにサブプロセス（マルチインスタンス）の追加または削除ができます。
追加または削除するサブプロセス（マルチインスタンス）に遷移元がなく，開始（タイプなし）の省略形も追加・削除される場合，「開始イベントの追加または削除（その1）」も参照してください。

イベント・サブプロセスの追加または削除

イベント・サブプロセスの内部に追加または削除できるBPMN要素を含む場合にだけ，イベント・サブプロセスを追加または削除できます。
トップレベル（レーン含む），サブプロセス，サブプロセス（マルチインスタンス），イベント・サブプロセスにイベント・サブプロセスの追加または削除ができます。
イベント・サブプロセスがイベント・サブプロセス開始（タイマー）を含み，それらを追加または削除する場合，イベント・サブプロセスの追加先または削除元に制限があります。制限の詳細は「イベント・サブプロセス開始イベントの追加または削除（その2）」を参照してください。

アドホック・サブプロセスの追加または削除

アドホック・サブプロセスの内部や境界に追加または削除できるBPMN要素を含む場合にだけ，アドホック・サブプロセスを追加または削除できます。
トップレベル（レーン含む），サブプロセス，サブプロセス（マルチインスタンス），イベント・サブプロセスにアドホック・サブプロセスの追加または削除ができます。
追加または削除するアドホック・サブプロセスに遷移元がなく，開始（タイプなし）の省略形も追加・削除される場合，「開始イベントの追加または削除（その1）」も参照してください。

レーンの追加または削除

レーンの内部に追加または削除できるBPMN要素を含む場合にだけ，レーンを追加または削除できます。

ページの先頭へ

(2)　BPMN要素の属性値の変更可否

BPMN要素の属性値の変更可否を示します。

Id，Name，Documentation以外の属性値の変更

BPMN要素ごとのId，Name，Documentation以外の属性値の変更可否を次の表に示します。

表2‒2　Id，Name，Documentation以外の属性値の変更可否
BPMN要素		属性値（括弧内はBPMNエディタの［プロパティ］タブ上の表示）
BPMN要素		変更できる属性値	変更できない属性値
イベント	開始（タイプなし）	－	－
	開始（メッセージ）	－	ref識別子（Message ref）
	開始（タイマー）	－	タイマールール（［Timer Definition］タブのすべての設定）
	イベント・サブプロセス非中断開始（メッセージ）イベント・サブプロセス中断開始（メッセージ）	ref識別子（Message ref）	中断イベントか非中断イベントかの属性（isInterrupting）
	イベント・サブプロセス中断開始（エラー）	ref識別子（Error ref）	－
	イベント・サブプロセス非中断開始（タイマー）イベント・サブプロセス中断開始（タイマー）	タイマールール（［Timer Definition］タブのすべての設定）	中断イベントか非中断イベントかの属性（isInterrupting）
	境界非中断（メッセージ）境界中断（メッセージ）	ref識別子（Message ref）	中断イベントか非中断イベントかの属性（Cancel activity）
	境界中断（エラー）	ref識別子（Error ref）	－
	境界非中断（タイマー）境界中断（タイマー）	タイマールール（［Timer Definition］タブのすべての設定）	中断イベントか非中断イベントかの属性（Cancel activity）
	キャッチ（メッセージ）	ref識別子（Message ref）	－
	キャッチ（タイマー）	タイマールール（［Timer Definition］タブのすべての設定）	－
	キャッチ（リンク）	－	リンク名（LinkEventDefinition name）
	スロー（メッセージ）	ref識別子（Message ref）	－
	スロー（リンク）	－	リンク名（LinkEventDefinition name）
	終了（メッセージ）	ref識別子（Message ref）	－
	終了（エラー）	ref識別子（Error ref）	－
	終了（タイプなし）	－	－
	強制終了	－	－
アクティビティ	ユーザタスク	作業者（［Participan］タブのすべての設定）	－
	サービスタスクビジネスルールタスク	ref識別子（Operation ref）	－
	コールアクティビティ	－	calledElement属性（Called element）
アクティビティ（マルチインスタンス）	ユーザタスク（マルチインスタンス）サービスタスク（マルチインスタンス）ビジネスルールタスク（マルチインスタンス）コールアクティビティ（マルチインスタンス）	パラレルかシーケンシャルか（Sequential）	－
		繰り返し回数（Loop cardinality）
		完了条件（Completion condition）
ゲートウェイ	排他ゲートウェイ	デフォルト遷移先（Default flow）	－
	並列ゲートウェイ	－	－
	排他イベントゲートウェイ	－	－
接続オブジェクト	シーケンスフロー	分岐条件（Condition）	－
コンテナ	レーン	－	－
	サブプロセス	－	－
	イベント・サブプロセス	－	－
	アドホック・サブプロセス	インスタンスキャンセル属性（Cancel remaining instances）	フローノード実行方式（Ordering）
	アドホック・サブプロセス	完了条件（Completion condition）	フローノード実行方式（Ordering）
	サブプロセス（マルチインスタンス）	繰り返し回数（Loop cardinality）^※	パラレルかシーケンシャルか（Sequential）
	サブプロセス（マルチインスタンス）	完了条件（Completion condition）	パラレルかシーケンシャルか（Sequential）

（凡例）: －：該当する属性値はありません。

注※

Loop cardinalityを変更できるかどうかは，サブプロセス（マルチインスタンス）に次のBPMN要素を含むかどうかに依存します。

複数の開始（タイプなし）（省略形を含む）
並列ゲートウェイ（省略形を含む）
イベント・サブプロセス開始（タイマー）
サブプロセス，アドホック・サブプロセスにアタッチされた境界（タイマー）

これらのBPMN要素のどれも含まない場合

Loop cardinalityを変更できます。

これらのBPMN要素のどれかを含み，かつEditJoinPermissionがtrueの場合

Loop cardinalityを変更できます。

これらのBPMN要素のどれかを含み，かつEditJoinPermissionがfalse（デフォルト）の場合

Loop cardinalityが固定値のとき

Loop cardinalityを変更できません。
Loop cardinalityが固定値でないとき

ciwtransbpmnコマンドの，次の2つのオプションに同じ値を指定すればLoop cardinalityを変更できます。
- -srcオプションまたは-srcdirオプションを指定して実行した際の-mimaxオプション（ビジネスプロセス登録当初の値）
- -updateオプションを指定して実行した際の-mimaxオプション（ビジネスプロセス変更時の値）

Id，Nameの変更

対象のBPMN要素が追加できて，かつ削除できる場合にId，Nameを変更できます（Id，Nameの変更は内部的に削除および追加と同等になるため）。BPMN要素の追加，または削除の可否については，「(1)　BPMN要素の追加または削除の可否」を参照してください。

Id，Nameを変更できる例

ユーザタスクのId，Nameを変更できます。ただし，ユーザタスクの遷移先に並列ゲートウェイがある場合は，-ejpオプションを指定したciwchgenvコマンドでEditJoinPermissionにtrueを設定する必要があります。また，ユーザタスクが実行中の案件が0件である必要があります。
並列ゲートウェイのId，Nameを変更できます。ただし，-ejpオプションを指定したciwchgenvコマンドでEditJoinPermissionにtrueを設定する必要があります。
イベント・サブプロセスがイベント・サブプロセス開始（メッセージ），サービスタスク，並列ゲートウェイ，終了（タイプなし）で構成されている場合，イベント・サブプロセスのId，Nameを変更できます。ただし，-ejpオプションを指定したciwchgenvコマンドでEditJoinPermissionにtrueを設定する必要があります。また，イベント・サブプロセス内部が実行中の案件が0件である必要があります。

Documentationの変更

任意のBPMN要素のDocumentationに設定する内容を変更できます。

ページの先頭へ

(3)　並列ゲートウェイに関する変更・追加・削除の可否

-ejpオプションを指定したciwchgenvコマンドを実行してEditJoinPermissionにtrueを設定している場合，並列ゲートウェイに関する変更・追加・削除ができます。環境構築時のデフォルト設定（EditJoinPermissionにfalseを設定）では，並列ゲートウェイに関する変更・追加・削除はできません。

ciwchgenvコマンドの詳細については，マニュアルuCosminexus Service Coordinator Interactive Workflow コマンドを参照してください。

EditJoinPermissionの設定値ごとの，並列ゲートウェイに関する変更・追加・削除の可否を次に示します。

表2‒3　並列ゲートウェイの変更可否
項番	並列ゲートウェイの変更・追加・削除	EditJoinPermissionの値
項番	並列ゲートウェイの変更・追加・削除	False（デフォルト）	true
1	並列ゲートウェイ（分岐）の追加	×	○
2	並列ゲートウェイ（分岐）の削除	×	○
3	並列ゲートウェイ（分岐）の遷移先の変更並列ゲートウェイ（分岐）と遷移先の間に追加並列ゲートウェイ（分岐）の遷移先を削除	○	○
4	並列ゲートウェイ（分岐）からの出力フローの追加	○	○
5	並列ゲートウェイ（分岐）からの出力フローの削除	○	○
6	並列ゲートウェイ（合流）の追加	×	○
7	並列ゲートウェイ（合流）の削除	×	○
8	並列ゲートウェイ（合流）の遷移元の変更遷移元と並列ゲートウェイ（合流）の間に追加並列ゲートウェイ（合流）の遷移元を削除	×	○
9	並列ゲートウェイ（合流）への入力フローの追加	×	○
10	並列ゲートウェイ（合流）への入力フローの削除	×	○

（凡例）

○：並列ゲートウェイに関する変更・追加・削除ができる

×：並列ゲートウェイに関する変更・追加・削除ができない

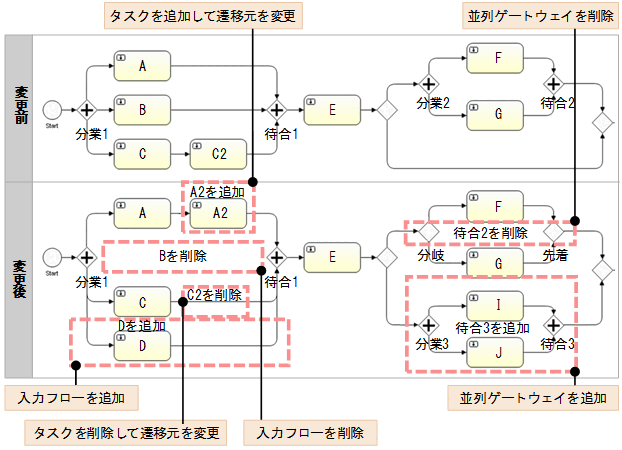

図2‒27　並列ゲートウェイに関する変更を行う例
