［条件］

［条件設定］ダイアログで設定した条件が表示されます。［条件設定］ダイアログでの設定方法については，「11.5.7　条件設定ダイアログ（ノード条件の設定）」を参照してください。

［条件がtrueの場合］

［条件］で指定した条件に合致する場合の出力を設定します。

［ノードを出力する］ラジオボタン

変換先ノードを出力させるときに選択します。

［ノードを出力しない］ラジオボタン

変換先ノードを出力させないときに選択します。

［出力値］

［条件がtrueの場合］の［ノードを出力する］ラジオボタンを選択した場合に設定します。

［値を出力する］ラジオボタン

変換元ノードまたはファンクションの値を出力させるときに選択します。

［値］

出力値の変換元ノードおよびファンクションを指定します。

出力値の表示形式については，「7.4.4　マッピング元の表示形式」を参照してください。

［ノード選択］ボタン

［ノード選択］ダイアログが表示されます。［値］に出力値の変換元ノードを指定する場合にクリックします。

［ノード選択］ダイアログについては，「11.5.4　ノード選択ダイアログ（データ変換）」を参照してください。

［ノード条件設定］ボタン

［ノード条件設定］ダイアログが表示されます。変換元ノードに条件を設定して，その条件を満たす場合だけマッピングさせる場合にクリックします。

［ノード条件設定］ダイアログについては，「11.5.6　ノード条件設定ダイアログ」を参照してください。また，ノード条件の設定方法については，「7.7　ノード条件を設定する」を参照してください。

［ファンクション選択］ボタン

［ファンクション選択］ダイアログが表示されます。［値］に出力値のファンクションを指定する場合にクリックします。

［ファンクション選択］ダイアログについては，「11.5.5　ファンクション選択ダイアログ」を参照してください。

［空ノード］ラジオボタン

変換先ノードに値を出力させない（空ノードを出力）ときに選択します。

［OK］ボタン

設定した内容を有効にして，ダイアログを閉じます。

［キャンセル］ボタン

設定した内容を無効にして，ダイアログを閉じます。

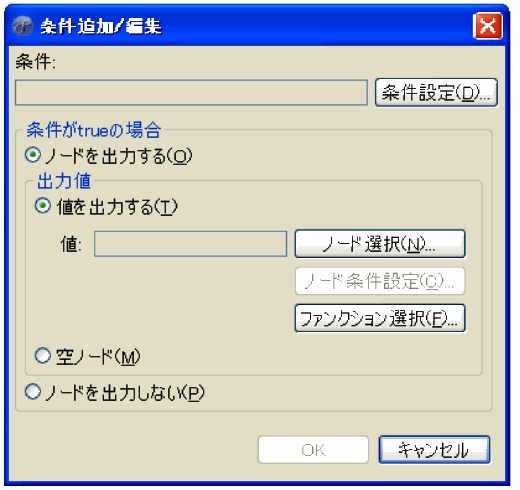

条件追加/編集ダイアログでは，選択ファンクションの条件の追加・編集を設定できます。選択ファンクションの条件の追加・編集の設定方法については，「7.5.14　条件によって異なる値を出力する」を参照してください。
