JavaVMで使用するメモリ空間の構成とJavaVMオプション

ここでは，JavaVMで使用するメモリ空間の構成と，JavaVMオプションについて説明します。

JavaVMでは，JavaVM固有領域とOS固有領域という，2種類のメモリ空間を使用します。

JavaVMで使用するメモリ空間の構成を次の図に示します。なお，図中の番号は，表8-1の項番と対応しています。

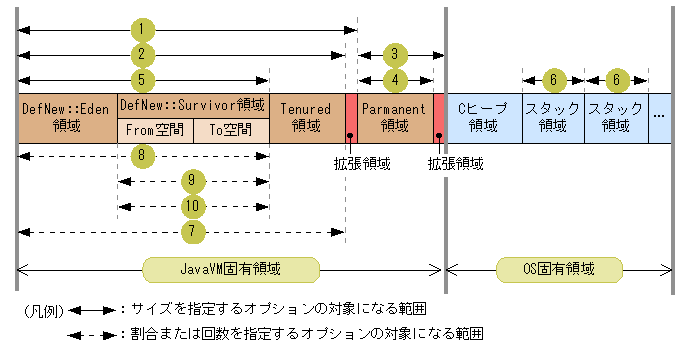

図8-7　JavaVMで使用するメモリ空間の構成

[図データ]

それぞれの領域について説明します。なお，DefNew::Eden領域，DefNew::Survivor領域，およびTenured領域を合わせた領域を，Javaヒープといいます。

DefNew::Survivor領域: DefNew領域に格納されていたJavaオブジェクトのうち，コピーガーベージコレクション実行時に破棄されなかったJavaオブジェクトが格納される領域です。DefNew::Survivor領域は，From空間とTo空間で構成されます。From空間とTo空間のサイズは同じです。

Tenured領域: 長期間必要であると判断されたJavaオブジェクトが格納される領域です。DefNew::Survivor領域で指定回数を超えてコピーガーベージコレクションの実行対象となり，破棄されなかったJavaオブジェクトが，この領域に移動されます。

それぞれの領域のサイズや割合などを指定するJavaVMオプションを次の表に示します。なお，表の項番は，図8-7と対応しています。

表8-1　JavaVMメモリ空間のサイズや割合などを指定するJavaVMオプション

項番	オプション名	オプションの意味
1	-Xmx<size>	Javaヒープの最大サイズを設定します。
2	-Xms<size>	Javaヒープの初期サイズを設定します。
3	-XX:MaxPermSize=<size>	Permanent領域の最大サイズを設定します。
4	-XX:PermSize=<size>	Permanent領域の初期サイズを設定します。
5	-Xmn<size>	DefNew領域の初期値および最大値を設定します。
6	-Xss<size>	１スタック領域の最大サイズを設定します。
7	-XX:NewRatio=<value>	DefNew領域に対するTenured領域の割合を設定します。 <value>が2の場合は，DefNew領域とTenured領域の割合が，1:2になります。
8	-XX:SurvivorRatio=<value>	DefNew::Survivor領域のFrom空間とTo空間に対するDefNew::Eden領域の割合を設定します。 <value>に8を設定した場合は，DefNew::Eden領域，From空間，To空間の割合が，8:1:1になります。
9	-XX:TargetSurvivorRatio=<value>	ガーベージコレクション実行後のDefNew::Survivor領域内でJavaオブジェクトが占める割合の目標値を設定します。
10	-XX:MaxTenuringThreshold=<value>	コピーガーベージコレクション実行時に，From空間とTo空間でJavaオブジェクトを入れ替える回数のしきい値を設定します。設定した回数を超えて入れ替え対象になったJavaオブジェクトは，Tenured領域に移動されます。

注　<size>の単位はバイトです。

参考

JavaVMオプションは，次の個所に設定します。

表8-2　JavaVMオプションを設定する個所

対象	設定方法	設定個所
J2EEサーバ	Smart Composer機能	定義ファイル簡易構築定義ファイル設定対象論理J2EEサーバ（j2ee-server）パラメタ名 add.jvm.arg
バッチサーバ	Smart Composer機能	定義ファイル簡易構築定義ファイル設定対象論理J2EEサーバ（j2ee-server）パラメタ名 add.jvm.arg
SFOサーバ	Smart Composer機能	定義ファイル簡易構築定義ファイル設定対象論理SFOサーバ（sfo-server）パラメタ名 add.jvm.arg
EJBクライアントアプリケーション	ファイル編集	定義ファイル usrconf.cfg^※ パラメタ名 add.jvm.argキー
Webコンテナサーバ	ファイル編集	定義ファイル usrconf.cfg パラメタ名 add.jvm.argキー

注※　cjclstartapコマンドを使用して開始する場合に有効になるファイルです。

ポイント: それぞれのオプションのデフォルト値は，OSによって異なります。オプションのデフォルト値については，マニュアル「Cosminexus　リファレンス　定義編」を参照してください。
