1.16.1　［SMP設定］ウィンドウ（シャーシノード選択時）

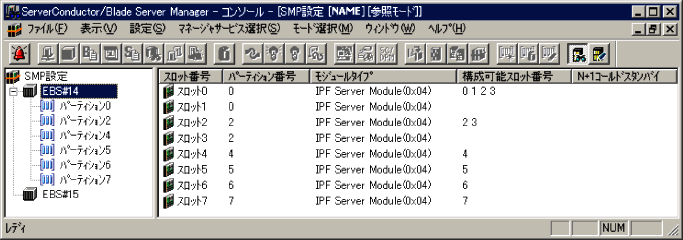

図1-52　［SMP設定］ウィンドウ（シャーシノード選択時）

[図データ]

左ペインのツリーでシャーシノードを選択すると，選択したシャーシノードの情報が右ペインに表示されます。

表1-21　シャーシノード選択時の表示項目

表示項目 表示内容
スロット番号 スロット番号を示します。
パーティション番号 パーティション番号はプライマリモジュールのスロット番号と同じ番号です。
モジュールタイプ サーバモジュールのタイプを示します。
BS1000，BS320の場合
  • Don't Care(0x00)：空きまたはサーバモジュール以外のモジュール
  • IPF Server Module(0x01〜0x7F)：IPFプロセッサ，メモリをシステムに搭載するサーバモジュール
  • IA32 Server Module(0x80〜0xFE)：IA32プロセッサ，メモリをシステムに搭載するサーバモジュール
  • Unknown Device(0xFF)：サーバモジュールを認識できない
BS2000の場合
  • Don't Care(0x00)：空きまたはサーバモジュール以外のモジュール
  • Xeon Server Blade(0x01〜0x0F)：Xeonプロセッサ，メモリをシステムに搭載するサーバモジュール
  • Xeon-EX Server Blade(0x11〜0x1F)：Xeon-EXプロセッサ，メモリをシステムに搭載するサーバモジュール
  • Unknown Device(0xFF)：サーバモジュールを認識できない
構成可能スロット番号 該当のスロットをプライマリモジュールとして選択したとき，パーティションを構成できるモジュールのスロット番号が表示されます。
N+1コールドスタンバイ N+1コールドスタンバイの登録状態を示します。
  • 登録：登録されている場合
  • 空白：登録されていない場合
