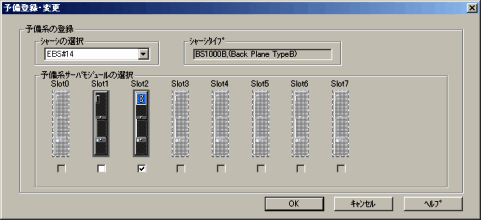

現用系のN+1グループに割り当てる予備プールを登録します。
![[図データ]](FIGURE/RF162000.GIF)
項目の内容を次の表に示します。
| 項目 | 内容 | ||
|---|---|---|---|
| 予備系の登録 | − | 現用系のN+1グループに割り当てる予備プールを登録します。 | |
| シャーシの選択 |
|
||
| シャーシタイプ | 選択したシャーシのシャーシタイプが表示されます。 | ||
| 予備系サーバモジュールの選択 | − | ［シャーシの選択］でシャーシを選択すると，「予備系サーバモジュールの選択」に表示されているシャーシ内のサーバモジュールのうち，予備プールとして登録してあるサーバモジュールと予備プールとして登録できるサーバモジュールが選択可能状態（活性化状態）となります※2。すでにほかのN+1グループで予備プールに登録されているサーバモジュールおよび管理対象ホストを構成するサーバモジュールは選択可能状態にはなりません。 非活性になっているサーバモジュールにカーソルを移動させると，そのサーバモジュールを選択できない理由がツールチップに表示されます。ツールチップについては，「(1) ツールチップに表示されるメッセージ」を参照してください。 |
|
| Slot0〜Slot7※3 |
|
||
［予備登録・変更］ダイアログボックスで，非活性になっているサーバモジュールにカーソルを移動させると，そのサーバモジュールを選択できない理由がツールチップに表示されます。
ツールチップに表示されるメッセージと対処方法を次の表に示します。
表1-10 ツールチップに表示されるメッセージと対処方法（［予備登録・変更］ダイアログボックス）
| 優先順位※ | メッセージ | 対処 |
|---|---|---|
| 1 | Slot%d:サーバモジュールが挿入されていません。 | サーバモジュールを挿入してください。 |
| 2 | Slot%d:他のN+1グループの予備系サーバモジュールとして登録されています。 | ほかのN+1グループから，該当するサーバモジュールを削除してください。 |
| 3 | Slot%d:パーティションが削除されています。 | SMP構成管理機能で，該当するサーバモジュールのパーティションを作成してください。 |
| 4 | Slot%d:ホスト管理画面に登録されているサーバモジュールです。 | 該当するサーバモジュールを［ホスト管理］ウィンドウから削除してください。 |
| 5 | Slot%d:予備系サーバモジュール診断の実行中です。 | 予備系サーバモジュールの診断が終了するまで待ってください。 |
| 6 | Slot%d:パーティションが利用できる状態になっていません。(パーティション情報ステータスが「Configuration validate(0x03)」以外になっています。) | SVPへログインし，PCCコマンドで，該当パーティションのPre-configureを実行してください。 SVPへログインし，PCCコマンド（BS2000ではPRコマンド，またはPCコマンド）で，該当パーティションのPre-configureを実行してください。 |
| 7 | Slot%d:パーティションの電源がONになっています。 | パーティションの電源をOFFにしてください。 |
| 8 | Slot%d:Pre-configureが無効またはパーティションの情報が有効ではありません。 | サーバモジュールのPre-configure情報をサーバシャーシインベントリの［パーティション情報］から確認してください。Pre-configure機能が無効になっている場合，SVPへログインしてPre-configureを有効にしてください。Pre-configure機能が有効になっている場合，保守員に連絡してください。 |
| 9 | Slot%d:現用系と異なる種別のサーバシャーシに搭載されたサーバモジュールです。 | このサーバモジュールは予備登録できません。現用系と同一の種別のサーバシャーシに搭載されたサーバモジュールを選択してください。 |
| 10 | Slot%d:Switch Moduleの種別が異なるサーバモジュールです。 | このサーバモジュールは予備登録できません。現用系と同一の種別のSwitch Moduleを使用したサーバモジュールを選択してください。 |
| 11 | Slot%d:現用系ホストにHVMが登録されていますが，このサーバモジュールはHVM非搭載です。 | このサーバモジュールはHVM非搭載のため予備登録できません。HVMが搭載されたサーバモジュールを選択してください。 |
| 12 | Slot%d:LPARモードのサーバモジュールです。 | このサーバモジュールはN+1コールドスタンバイグループへは予備登録できません。ほかのサーバモジュールを選択してください。 |
| 13 | Slot%d:ストレージ運用支援機能でホストグループが割り当てられています。 | ストレージ運用支援機能で，該当するサーバモジュールのホストグループの割り当てを解除してください。 |
| 14 | Slot%d:現用ホストとして<グループ名>に登録されています。 | ［ホスト登録・変更］ダイアログボックスで，現用系ホストとしての登録を解除してください。 |
グループ属性がN+1コールドスタンバイの場合は，予備系サーバモジュールを1台しか登録できません。グループ属性がN+Mコールドスタンバイの場合は，予備系サーバモジュールを2台以上登録できます。N+Mコールドスタンバイで登録できるサーバモジュールの最大数は，IA32サーバモジュールの場合は256台，IPFサーバモジュールの場合は1,024台です。
現用系に登録されているホストと異なる種別のサーバシャーシに搭載されているサーバモジュールを予備登録することはできません。次に例を示します。
SASインタフェース，またはiSCSIインタフェースでのSANブート構成の場合は，同一のサーバシャーシに搭載されているサーバモジュールだけ登録できます。
