ここでは，ホストグループの割り当てを表示する手順について説明します。

1. ［ホスト管理］ウィンドウの［BSM Plus管理］メニューから［ディスク割当てリポジトリ］を選択する

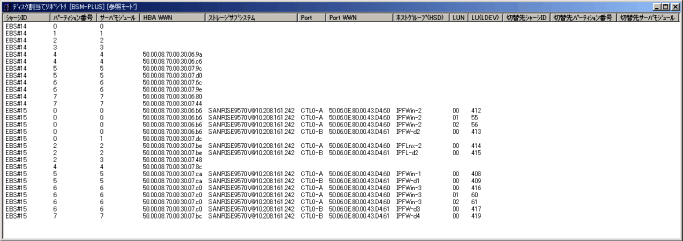

   ［ディスク割当てリポジトリ］ウィンドウが表示されます。［ディスク割当てリポジトリ］ウィンドウでは，各項目をクリックすると，昇順にソートできます。




［ディスク割当てリポジトリ］ウィンドウで表示される項目を次に示します。

表示項目	説明
シャーシID	サーバシャーシIDが表示されます。
パーティション番号	パーティション番号が表示されます。
サーバモジュール	サーバモジュール番号が表示されます。
HBA WWN	SVPから取得した，ファイバチャネルHBAのWWNが表示されます。
ストレージサブシステム	ホストグループが割り当てられた場合に，接続先ストレージサブシステム名が表示されます。
Port	ホストグループが割り当てられた場合に，接続先ストレージサブシステムのポート名が表示されます。
Port WWN	ホストグループが割り当てられた場合に，接続先ストレージサブシステムのポートのWWNが表示されます。
ホストグループ（HSD）	ホストグループが割り当てられた場合に，接続先ストレージサブシステムのホストグループ名が表示されます。
LUN	ホストグループが割り当てられた場合に，サーバモジュールが認識するストレージサブシステムの論理ユニット番号が表示されます。 9570V，または9585Vのストレージサブシステムを使用している場合は，「nn」（nは10進数）の形式で表示されます。Hitachi AMS 200，Hitachi AMS 500，9900Vシリーズ，またはHitachi USPを使用している場合は，「X:XX」（Xは16進数）の形式で表示されます。
LU（LDEV）	ホストグループが割り当てられた場合に，ストレージサブシステムの物理ユニット番号が表示されます。 9570V，または9585Vのストレージサブシステムを使用している場合は，10進数で表示されます。Hitachi AMS 200，Hitachi AMS 500，9900Vシリーズ，またはHitachi USPを使用している場合は，「X:XX」（Xは16進数）の形式で表示されます。
切替先シャーシID	N+1／N+Mコールドスタンバイで切り替えが行われた場合に，切り替え先のサーバシャーシIDが表示されます。
切替先パーティション番号	N+1／N+Mコールドスタンバイで切り替えが行われた場合に，切り替え先のパーティション番号が表示されます。
切替先サーバモジュール	N+1／N+Mコールドスタンバイで切り替えが行われた場合に，切り替え先のサーバモジュールスロット番号が表示されます。

注意

• ［ディスク割当てリポジトリ］ウィンドウに表示されている内容を最新の状態にするには，［表示］メニューの［最新の情報に更新］を選択または［F5］キーを押してください。
• N+1／N+Mコールドスタンバイ機能を利用している場合，現用系サーバモジュールから予備系サーバモジュールへホストグループ割り当ての切り替えが行われますが，［ディスク割当てリポジトリ］ウィンドウには反映されません。N+1／N+Mコールドスタンバイの現用系サーバモジュールへの復帰と予備登録の解除を実施すると，［ディスク割当てリポジトリ］ウィンドウに反映されます。現用系サーバモジュールから予備系サーバモジュールへのホストグループ割り当ての切り替えについては，「20.　N+1／N+Mコールドスタンバイ」を参照してください。
• ストレージ運用支援機能でディスク割り当てを実施していない場合，N+Mコールドスタンバイで現用系から予備系への切り替え，および予備系から現用系への復帰が実施されると，［HBA WWN］の項目の表示内容が次のように切り替わります。
  現用系から予備系への切り替え：現用系のWWNから予備系のWWNに切り替わります。
  予備系から現用系への復帰：予備系のWWNから現用系のWWNに切り替わります。

• マネージャサービスのバージョンが07-53以前の場合，［シャーシID］，［パーティション番号］，［サーバモジュール］，［HBA WWN］，［Port WWN］，［LUN］，および［LU（LDEV）］の項目のデータだけが表示されます。

［ディスク割当てリポジトリ］ウィンドウの表示内容が変更される契機を次に示します。

契機	更新される表示項目
サーバモジュールが挿さった状態でホストグループ割り当て定義ファイルをインポートし，ストレージ割り当て・解除が完了した。	ホストグループ割り当て前後に違いが出る項目が更新されます。ホストグループ割り当て前後に違いが出る項目については，「19.6.2　ホストグループ割り当ての確認方法」を参照してください。
ホストグループ割り当て定義ファイルをインポートしたあと，サーバモジュールを挿入した契機でストレージ割り当てが完了した。	ホストグループ割り当て前後に違いが出る項目が更新されます。ホストグループ割り当て前後に違いが出る項目については，「19.6.2　ホストグループ割り当ての確認方法」を参照してください。
N+1／N+Mコールドスタンバイで，予備系を現用系とする操作を行った。予備系を現用系とする操作については，「20.10.3　現用系サーバモジュールへの復帰と予備登録の解除」を参照してください。	ホストグループ割り当て前後に違いが出る項目が更新されます。ホストグループ割り当て前後に違いが出る項目については，「19.6.2　ホストグループ割り当ての確認方法」を参照してください。
N+Mコールドスタンバイで現用系から予備系へ切り替わった。または，現用系の復帰する操作を行った。現用系を復帰する操作については，「20.10.3　現用系サーバモジュールへの復帰と予備登録の解除」を参照してください。	HBAのWWNが更新されます。
