6.1　画面構成

次の表にJP1/AJS2 - Web Operation Assistantの画面構成を示します。

表6-1　JP1/AJS2 - Web Operation Assistantの画面構成

画面・フレーム名称		機能概要
［ログイン］画面		JP1/AJS2 - Web Operation Assistantにログインするための画面です。
［監視］画面	監視対象の状態を監視するための画面です。複数のフレームから構成されます。
	状態取得条件設定フレーム	監視対象の状態取得条件を指定するフレームです。
	状態一覧フレーム	指定した条件で取得した状態を一覧表示するフレームです。このフレームからJP1/AJS2 - Viewの起動や，再実行などの操作が実行できます。 状態一覧フレームには，初期画面と状態確認フレームの［選択行を監視画面で表示］ボタンを押して前回操作したユニットを表示する画面とがあります。
	操作確認フレーム	状態一覧フレームで操作ボタンを押した場合に表示される操作確認用フレームです。このフレームで操作対象を確認したり，操作オプションを指定したりできます。
	操作実行結果フレーム	操作ボタンで実行したコマンドの実行結果が表示されるフレームです。
	状態確認フレーム	操作ボタンでコマンドを実行したユニットの状態が表示されるフレームです。このフレームでユニットの状態を確認したり，再操作対象を選択したりできます。
	タイトルフレーム	製品名を表示するフレームです。［ユーザー環境設定］および［ログアウト］ハイパーリンクが表示されます。
［ユーザー環境設定］画面	ログインしているユーザーの環境設定を変更するための画面です。複数のフレームから構成されます。
	設定項目選択フレーム	設定する項目のメニューが表示されるフレームです。
	設定フレーム	環境設定の内容を設定するフレームです。
	タイトルフレーム	製品名を表示するフレームです。［ユーザー環境設定］および［ログアウト］ハイパーリンクが表示されます。

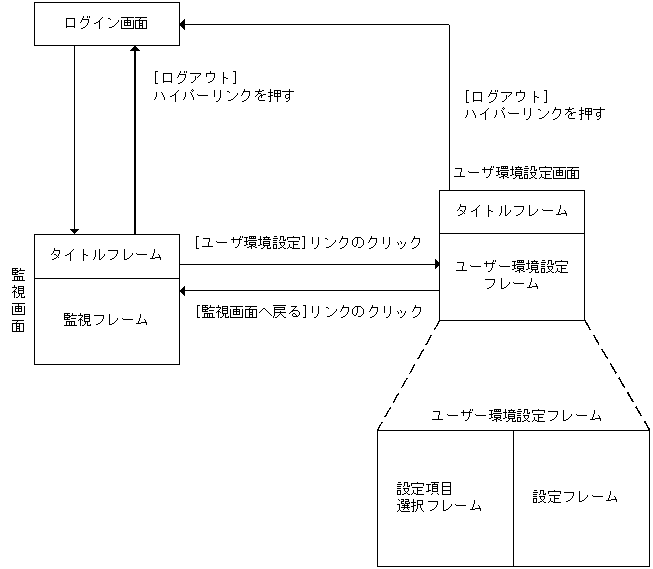

JP1/AJS2 - Web Operation Assistantで表示される画面の遷移を次の図に示します。

図6-1　画面の遷移

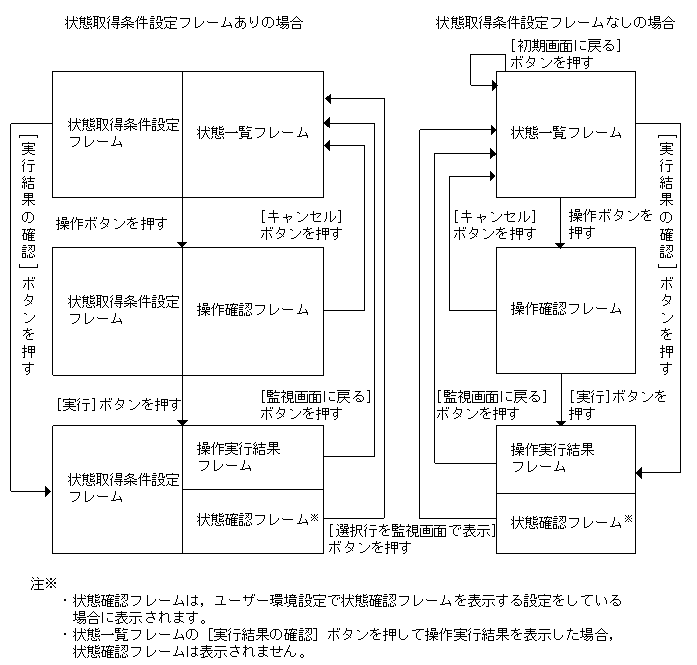

図6-2　監視フレームの画面遷移
