3.8.1　ファイアウォールを通過できる構成

監視対象スケジューラーサービスのデータベース種別が組み込みDBまたはHiRDBで，監視対象スケジューラーサービスとJP1/AJS2 - Web Operation Assistantとの間にパケットフィルタリングやNAT変換機などのファイアウォールが存在する場合，次に示すネットワーク構成で，ファイアウォールを通過するための設定が必要です。

なお，JP1/AJS2 - Web Operation Assistantは，スタティック・モードでのアドレス変換（NAT）に対応しています。NAPT（IPマスカレード）のような，グローバルIPアドレスとローカルIPアドレスを1対複数で変換するような機能には対応していません。

ファイアウォールを通過するための設定が必要なネットワーク構成
  • 監視先の組み込みDBまたはHiRDB側にファイアウォール（パケットフィルタ）を設置した場合
  • 監視先の組み込みDBまたはHiRDB側にファイアウォール（パケットフィルタとNAT）を設置した場合
  • JP1/AJS2 - Web Operation Assistant側にファイアウォール（パケットフィルタ）を設置した場合
  • JP1/AJS2 - Web Operation Assistant側にファイアウォール（パケットフィルタとNAT）を設置した場合

上記ネットワーク構成で必要な組み込みDBの設定について次に示します。HiRDBの設定については，マニュアル「HiRDBシステム導入・設計ガイド」を参照してください。設定の詳しい手順については，「3.8.2　JP1/AJS2 - Manager側の設定」，「3.8.3　JP1/AJS2 - Web Operation Assistant側の設定」を参照してください。

なお，図中のpd_name_portは，監視先スケジューラーサービスの環境設定パラメーターRDBPORTに設定されている値と同じ値です。これらのパラメーターは，監視先JP1/AJS2 - Managerホストで組み込みDBのセットアップコマンドajsembdbbuildを実行すると設定されます。ajsembdbbuildコマンドの詳細については，マニュアル「JP1/Automatic Job Management System 2　セットアップガイド　ajsembdbbuildコマンド」を参照してください。

＜この項の構成＞
(1)　監視先の組み込みDB側にファイアウォール（パケットフィルタ）を設置した場合
(2)　監視先の組み込みDB側にファイアウォール（パケットフィルタとNAT）を設置した場合
(3)　JP1/AJS2 - Web Operation Assistant側にファイアウォール（パケットフィルタ）を設置した場合
(4)　JP1/AJS2 - Web Operation Assistant側にファイアウォール（パケットフィルタとNAT）を設置した場合

(1)　監視先の組み込みDB側にファイアウォール（パケットフィルタ）を設置した場合

図3-5　監視先の組み込みDB側にファイアウォール（パケットフィルタ）を設置した場合

[図データ]

上図のようにファイアウォールが設置され，そのファイアウォールが次のように設定されているとします。

ファイアウォールの設定
  • 透過させるIPアドレス：20.20.20.20
  • 透過させるポート番号：22200，22222，20244

この場合，監視先JP1/AJS2 - ManagerホストおよびJP1/AJS2 - Web Operation Assistantホストの設定は次のようになります。

監視先JP1/AJS2 - Managerホストの設定
  • JP1/AJS2 - Managerのservicesファイル
    jp1ajs2monitor 20244/tcp
  • 組み込みDBのシステム共通定義ファイル
    set pd_name_port=22200
    set pd_service_port=22222

JP1/AJS2 - Web Operation Assistantホストの設定
設定が必要なパラメーターはありません。

(2)　監視先の組み込みDB側にファイアウォール（パケットフィルタとNAT）を設置した場合

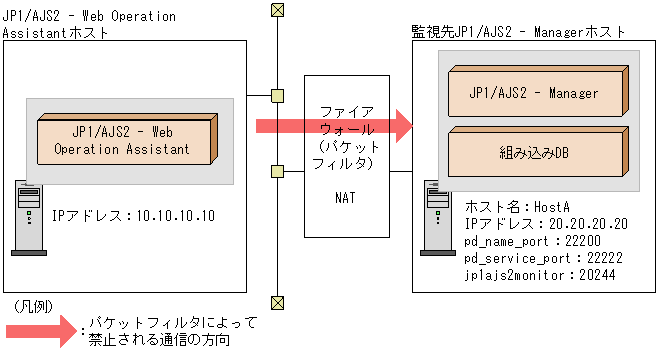

図3-6　監視先の組み込みDB側にファイアウォール（パケットフィルタとNAT）を設置した場合

[図データ]

上図のようにファイアウォールが設置され，そのファイアウォールが次のように設定されているとします。

ファイアウォールの設定
  • 透過させるIPアドレス：20.20.20.20
  • 透過させるポート番号：22200，22222，20244
  • NATによるアドレス変換
    10.10.10.30←→20.20.20.20

この場合，監視先JP1/AJS2 - ManagerホストおよびJP1/AJS2 - Web Operation Assistantホストの設定は次のようになります。

監視先JP1/AJS2 - Managerホストの設定
  • JP1/AJS2 - Managerのservicesファイル
    jp1ajs2monitor 20244/tcp
  • 組み込みDBのシステム共通定義ファイル
    set pd_name_port=22200
    set pd_service_port=22222

JP1/AJS2 - Web Operation Assistantホストの設定
  • クライアント環境定義
    PDSERVICEPORT=22222
    PDSERVICEGRP=ajs2
    PDSRVTYPE=PC※
  • hostsファイル
    10.10.10.30 HostA
注※　監視先のJP1/AJS2 - Managerが，WindowsホストまたはLinuxホストの場合は「PC」，Linux以外のUNIXホストの場合は「WS」にしてください。

(3)　JP1/AJS2 - Web Operation Assistant側にファイアウォール（パケットフィルタ）を設置した場合

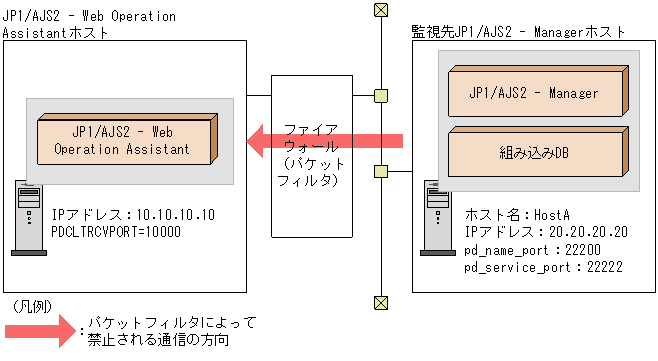

図3-7　JP1/AJS2 - Web Operation Assistant側にファイアウォール（パケットフィルタ）を設置した場合

[図データ]

上図のようにファイアウォールが設置され，そのファイアウォールが次のように設定されているとします。

ファイアウォールの設定
  • 透過させるIPアドレス：10.10.10.10
  • 透過させるポート番号：10000

この場合，監視先JP1/AJS2 - ManagerホストおよびJP1/AJS2 - Web Operation Assistantホストの設定は次のようになります。

監視先JP1/AJS2 - Managerホストの設定
  • 組み込みDBのシステム共通定義ファイル
    set pd_name_port=22200

JP1/AJS2 - Web Operation Assistantホストの設定
  • クライアント環境定義
    PDCLTRCVPORT=10000

(4)　JP1/AJS2 - Web Operation Assistant側にファイアウォール（パケットフィルタとNAT）を設置した場合

図3-8　JP1/AJS2 - Web Operation Assistant側にファイアウォール（パケットフィルタとNAT）を設置した場合

[図データ]

上図のようにファイアウォールが設置され，そのファイアウォールが次のように設定されているとします。

ファイアウォールの設定
  • 透過させるIPアドレス：10.10.10.10
  • 透過させるポート番号：10000
  • NATによるアドレス変換
    10.10.10.10←→20.20.20.30

この場合，監視先JP1/AJS2 - ManagerホストおよびJP1/AJS2 - Web Operation Assistantホストの設定は次のようになります。

監視先JP1/AJS2 - Managerホストの設定
  • 組み込みDBのシステム共通定義ファイル
    set pd_name_port=22200

JP1/AJS2 - Web Operation Assistantホストの設定
  • クライアント環境定義
    PDSERVICEPORT=10000
    PDCLTRCVADDR=20.20.20.30※
注※　監視先のJP1/AJS2 - Managerから見たJP1/AJS2 - Web Operation AssistantホストのIPアドレスを指定してください。
