1.9.9　［詳細定義 − ［時刻分岐］］画面

［詳細定義 − ［時刻分岐］］画面では，ルールエレメントの処理を分岐させる条件として，時刻分岐ルールエレメントの実行時刻の範囲を指定します。さらに，次に実行するルールエレメントを指定します。

なお，次に実行するルールエレメントを指定するには，時刻分岐ルールエレメントと次に実行するルールエレメントが関連線で関連づけられている必要があります。

［詳細定義 − ［時刻分岐］］画面の表示例を次に示します。

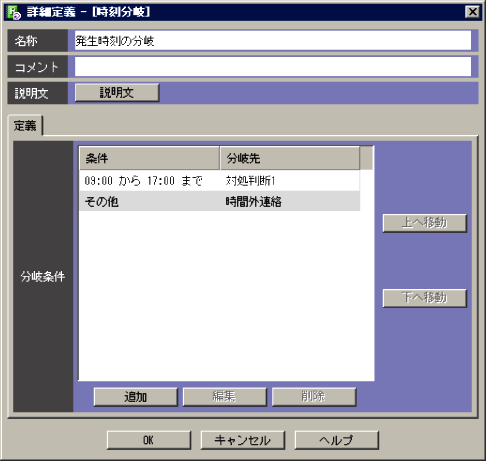

図1-19　［詳細定義 − ［時刻分岐］］画面の表示例

表示項目を次に示します。

［名称］

ルールエレメントの名称を設定します。

指定できる文字数：1〜255バイト

［コメント］

ルールエレメントのコメントを設定します。

指定できる文字数：0〜80バイト

［説明文］

［説明文］画面を表示します。詳細は「1.9.13　［説明文］画面」を参照してください。

［定義］ページ

次に実行するルールエレメントの分岐条件を設定します。

［分岐条件］一覧

分岐条件として，時刻分岐ルールエレメントの実行時刻の範囲を指定します。指定できる分岐条件は10件までです。時刻分岐条件を一つ以上と，［その他］条件を一つ指定してください。

分岐条件の判定は，条件を設定した順番に実行されます。そのため，［その他］条件は最後に指定してください。

なお，複数の分岐条件に一致した場合は，先に定義された条件に一致する分岐先ルールエレメントが実行されます。

［追加］ボタン

分岐条件を追加します。［時刻分岐先ルールエレメント設定］画面が表示されます。

［編集］ボタン

［分岐条件］一覧で選択した分岐条件の内容を編集します。［時刻分岐先ルールエレメント設定］画面が表示されます。

［削除］ボタン

［分岐条件］一覧で選択した分岐条件を削除します。

［上へ移動］ボタン

選択した分岐条件を一つ上へ移動します。

［下へ移動］ボタン

選択した分岐条件を一つ下へ移動します。
