3.8.4　ポートレットユティリティクラスライブラリ使用時の画面遷移

ポートレットユティリティクラスライブラリを使用すると，任意のURL変換種別を選択できます。

ポートレットユティリティクラスライブラリ使用時のポートレットの画面遷移を次の図に示します。

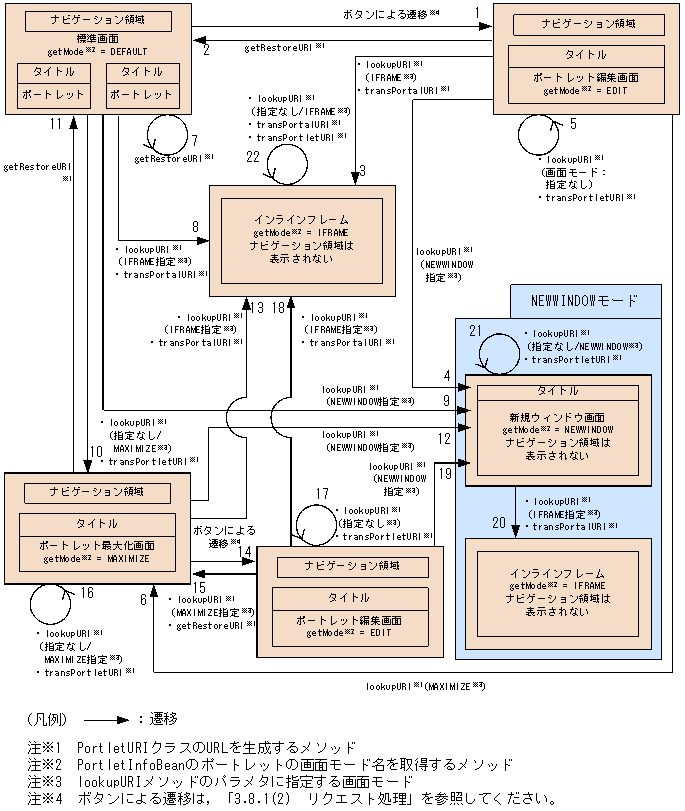

図3-8　ポートレットユティリティクラスライブラリ使用時のポートレットの画面遷移

[図データ]

ユーザの操作時に呼び出されるメソッド，および使用するURL変換種別を次の表に示します。なお，項番は図中の番号に対応しています。

表3-8　ユーザの操作時に呼び出されるメソッドおよび使用するURL変換種別

項番 ユーザの操作 呼び出されるメソッド 画面モード URL変換種別
1 ボタンをクリック※1 − EDIT −
2 ポートレット編集画面から標準画面に戻る操作 getRestoreURI DEFAULT −
3 ポートレット編集画面でインラインフレームにコンテンツ表示
  • lookupURI（IFRAME指定）
  • transPortalURI※2
 IFRAME ポータルURL変換
4 ポートレット編集画面から新規ウィンドウを表示 lookupURI
（NEWWINDOW指定）		 NEWWINDOW −
5 ポートレット編集画面で［適用する］ボタンなどをクリック
  • lookupURI（指定なし）
  • transPortletURI※3
 EDIT ポートレットURL変換
6 ポートレット編集画面から最大化画面を表示 lookupURI（MAXIMIZE指定） MAXIMIZE −
7 標準画面で［更新］ボタンなどをクリック getRestoreURI DEFAULT −
8 標準画面でインラインフレームにコンテンツ表示
  • lookupURI（IFRAME指定）
  • transPortalURI※2
 IFRAME ポータルURL変換
9 標準画面から新規ウィンドウ画面を表示 lookupURI
（NEWWINDOW指定）		 NEWWINDOW −
10 標準画面から最大化画面を表示
  • lookupURI（指定なし／MAXIMIZE指定）
  • transPortalURI※3
 MAXIMIZE ポートレットURL変換
11 ポートレット最大化画面で標準画面に戻る操作 getRestoreURI DEFAULT −
12 ポートレット最大化画面から新規ウィンドウ画面を表示 lookupURI（NEWWINDOW指定） NEWWINDOW −
13 ポートレット最大化画面でインラインフレームにコンテンツを表示
  • lookupURI（IFRAME指定）
  • transPortalURI※2
 IFRAME ポータルURL変換
14 ボタンをクリック※1 − EDIT −
15 ポートレット最大化画面の編集画面からポートレット最大化画面に戻る操作
  • lookupURI（MAXIMIZE指定）
  • getRestoreURI
 MAXIMIZE −
16 ポートレット最大化画面で［更新］ボタンなどをクリック
  • lookupURI（指定なし／MAXIMIZE指定）
  • transPortletURI※3
 MAXIMIZE ポートレットURL変換
17 ポートレット最大化画面の編集画面で［適用する］ボタンなどをクリック
  • lookupURI（指定なし）
  • transPortletURI※3
 EDIT ポートレットURL変換
18 ポートレット最大化画面の編集画面でインラインフレームにコンテンツを表示
  • lookupURI（IFRAME指定）
  • transPortalURI※2
 IFRAME ポータルURL変換
19 ポートレット最大化画面の編集画面から新規ウィンドウ画面を表示 lookupURI（NEWWINDOW指定） NEWWINDOW −
20 新規ウィンドウ画面でインラインフレームにコンテンツを表示
  • lookupURI（IFRAME指定）
  • transPortalURI※2
 IFRAME ポータルURL変換
21 新規ウィンドウ画面で［更新］ボタンなどをクリック
  • lookupURI（指定なし／NEWWINDOW指定）
  • transPortletURI※3
 NEWWINDOW ポートレットURL変換
22 インラインフレームで［再表示］ボタンなどをクリック
  • lookupURI（指定なし／IFRAME指定）
  • transPortalURI※2
  • transPortletURI※3
 IFRAME
  • ポータルURL変換
  • ポートレットURL変換

（凡例）
−：該当しません。

注※1　ボタンによる遷移は，「3.8.1(2)　リクエスト処理」を参照してください。

注※2　transPortalURIメソッドは，ポータルURL変換を行います。

注※3　transPortletURIメソッドは，ポートレットURL変換を行います。


画面モードについては，「3.7.1　日立APIポートレットの画面モードの種類」を参照してください。
