7.5.1　ポートレット配置情報ファイルの作成

拡張レイアウト用のポートレット配置情報ファイルの作成方法について説明します。拡張レイアウト用のポートレット配置情報ファイルは，管理者（運用管理者または部門管理者）が作成します。ポートレット配置情報ファイルを作成することによって，拡張レイアウト（行および列の組み合わせ）を定義できます。

管理者は，次のどれかの方法でポートレット配置情報ファイルを作成します。なお，ポートレット配置情報ファイル名には，HTMLファイルの場合は「homeHTML.html」を，PSML形式の場合は「homeHTML.psml」を指定します。

注※1　タブ形式に拡張レイアウトの画面を表示する場合は，タブ形式のポートレット配置情報ファイルに記述されているタブのタグ，および拡張レイアウトのポートレット配置情報ファイルの内容を組み合わせてポートレット配置情報ファイルを作成する必要があります。

注※2　PSML形式の場合に有効な方法です。

uCosminexus Portal Frameworkが提供しているサンプル（ファイル名：sample1.psml，sample2.psml，およびsample3.psml）は，次のフォルダに格納されています。

　
｛uCosminexus Portal Frameworkインストールディレクトリ｝\samples\expsml
　
＜この項の構成＞
(1)　ポートレット配置情報ファイル（HTML）の構造
(2)　ポートレット配置情報ファイル（PSML）の構造
(3)　ポートレット配置情報ファイルの例

(1)　ポートレット配置情報ファイル（HTML）の構造

ポートレット配置情報ファイル（HTML）の構造について説明します。なお，ポートレット配置情報ファイル（HTML）の例については，「7.5.1(3)　ポートレット配置情報ファイルの例」を参照してください。

(a)　<html>

この文書がHTML文書であることを指定します。なお，この指定は省略できます。指定を省略した場合は，<html>タグ，<head>タグおよび<body>タグは指定されたものとして動作し，<meta>タグのエンコーディングは「UTF-8」が指定されたものとします。

<html>タグ内には，次に示すタグを指定します。

(b)　<table controller="tab">

タブ形式のレイアウトを指定します。レイアウトの最上位だけ指定できます。

(c)　<table controller="layout">

拡張レイアウト形式であることを指定します。このタグには，次の属性を指定します。

<table controller="layout">タグ内には，<tr>と<td>で行列形式の入れ子，またはエリア（列単位に表示するポートレット）を指定します。

行列形式の入れ子の場合
<tr><td>タグ内に，(c)の<table controller="layout">タグを指定します。
  • <td>のwidth属性
    列形式の場合は，列を表示する幅を<td>タグのwidth属性に比率，またはピクセルで指定します。
  • <td>のheight属性
    行形式の場合は，行を表示する幅を<td>タグのheight属性に比率，またはピクセルで指定します。

エリアの場合
<tr><td>タグ内に，(d)の<table controller="area">を指定します。

(d)　<table controller="area">

ポートレットを配置するエリアを指定します。このタグには，次の属性を指定します。

ポートレット定義を指定しない場合でも，<tr>タグと<td>タグの定義は必要です。

<table controller="area">タグ内には，<tr><td>タグで(e)の<span id="entry" />を指定します。

(e)　<span id="entry" />

表示するポートレットを指定します。

(2)　ポートレット配置情報ファイル（PSML）の構造

ポートレット配置情報ファイル（PSML）の構造について説明します。なお，ポートレット配置情報ファイル（PSML）の例については，「7.5.1(3)　ポートレット配置情報ファイルの例」を参照してください。

(a)　<?xml version="1.0" encoding="Windows-31J"?>

PSMLファイルは，個別にエンコーディングを指定できます。エンコーディングは，XML宣言文のencodingに指定します。ここでは，「Windows-31J」を指定しています。

(b)　<skin>

ポートレットの背景色，ポートレットタイトルバーの色，およびポートレットの間隔のデフォルト値を次の<property>タグで指定します。なお，この指定は省略できます。

(c)　<portlets>

行列形式の入れ子，またはエリア（列単位に表示するポートレット）を指定します。

タブ形式の場合
このタグ内に(d)の<controller>タグを指定します。

行列形式の入れ子の場合
このタグ内に(e)の<controller>タグを指定します。

エリアの場合
このタグ内に，エリアであることを指定する(f)の<controller>タグおよびポートレットを表示する(g)の<entry>タグを指定します。

(d)　<controller name="org.apache.jetspeed.portal.controllers.CardPortletController">

タブ形式のレイアウトを指定します。レイアウトの最上位だけ指定できます。このタグ内には，次の<parameter>タグを定義します。

(e)　<controller name="jp.co.hitachi.soft.portal.portal.controllers.ExtenedRowColumnPortletController">

拡張レイアウト形式，および入れ子の行列形式であることを指定します。このタグ内には，次に示すパラメタ，および(c)の<portlets>タグを指定します。

(f)　<controller name=" jp.co.hitachi.soft.portal.portal.controllers.AreaRowColumnPortletController ">

ポートレットを配置するエリアを指定します。このタグ内には，次の<parameter>タグを定義します。

(g)　<entry type="ref" parent="sample1">

表示するポートレットを指定します。parent属性には，ポートレット定義ファイル（jetspeed-config.jcfg）のname属性で指定したポートレット名を指定します。ポートレット定義ファイルの詳細は，マニュアル「uCosminexus Portal Framework　システム管理者ガイド」を参照してください。

(3)　ポートレット配置情報ファイルの例

入れ子が4段ある場合の拡張レイアウトのPSMLファイルについて説明します。

この例で説明する拡張レイアウトの構成を次に示します。

この構成の概要を次の図に示します。

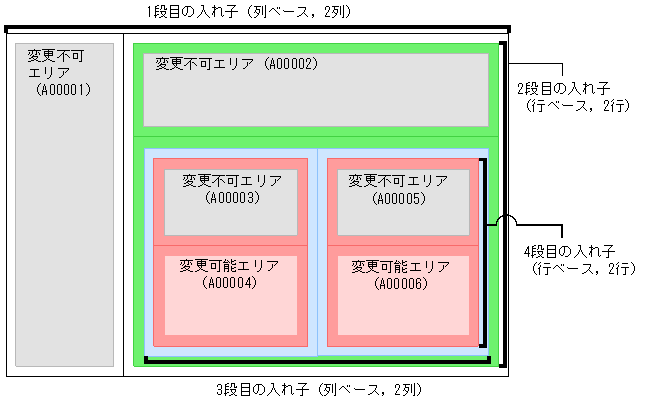

図7-13　入れ子が4段ある場合の拡張レイアウトの概要

[図データ]

図の構成に対応したポートレット配置情報ファイルの例を次に示します。

(a)　HTMLの例

図の構成に対応したHTMLファイルの例を次に示します。なお，このHTMLファイルでは，<span>タグで表示するポートレットを指定していますが，概要図ではポートレットを表示していません。

<html>
<head>
 <meta http-equiv="content-type" content="text/html; charset=Windows-31J">
</head>
<body>
<table portletpadding="3" controller="layout">
 <tr>
  <td width="50%">
   <table controller="area" modification="false" areaid="A00001" areasize="small">
    <tr>
     <td>
      <span id="entry" type="ref" parent="Sample1" />
      <span id="entry" type="ref" parent="Sample2" />
     </td>
    </tr>
   </table>
  </td>
  <td width="50%">
   <table controller="layout">
    <tr>
     <td hight="50%">
      <table controller="area" modification="false" areaid="A00002">
       <tr>
        <td>
         <span id="entry" type="ref" parent="Sample3" />
        </td>
       </tr>
      </table>
     </td>
    </tr>
    <tr>
     <td hight="50%">
      <table controller="layout">
       <tr>
        <td width="50%">
         <table controller="layout">
          <tr>
           <td hight="50%">
            <table controller="area" modification="false" areaid="A00003">
             <tr>
              <td>
               <span id="entry" type="ref" parent="Sample4" />
              </td>
             </tr>
            </table>
           </td>
          </tr>
         <tr>
          <td hight="50%">
           <table controller="area" modification="true" areaid="A00004">
            <tr>
             <td>
             </td>
            </tr>
           </table>
          </td>
         </tr>
        </table>
       </td>
        <td width="50%">
         <table controller="layout">
          <tr>
           <td hight="50%">
            <table controller="area" modification="false" areaid="A00005">
             <tr>
              <td>
               <span id="entry" type="ref" parent="Sample5" />
              </td>
             </tr>
            </table>
           </td>
          </tr>
          <tr>
           <td hight="50%">
            <table controller="area" modification="true" areaid="A00006">
             <tr>
              <td>
              </td>
             </tr>
            </table>
           </td>
          </tr>
         </table>
        </td>
       </tr>
      </table>
     </td>
    </tr>
   </table>
  </td>
 </tr>
</table>
</body>
</html>

(b)　PSMLの例

図の構成に対応したPSMLファイルの例を次に示します。なお，このPSMLファイルでは，<entry>タグで表示するポートレットを指定していますが，概要図ではポートレットを表示していません。

　
<?xml version="1.0" encoding="Windows-31J"?>
<portlets>
  <skin>
    <property name="padding" value="3"/>
  </skin>
  <controller name="jp.co.hitachi.soft.portal.portal.controllers.ExtenedRowColumnPortletController">
    <parameter name="mode" value="row"/>
    <parameter name="sizes" value="50%,50%"/>
  </controller>

  <portlets>
    <controller name=" jp.co.hitachi.soft.portal.portal.controllers.AreaRowColumnPortletController">
      <parameter name="modification" value="false"/>
      <parameter name="id" value="A00001"/>
      <parameter name="size" value="small"/>
    </controller>
    <entry type="ref" parent="Sample1"/>
    <entry type="ref" parent="Sample2"/>
  </portlets>

  <portlets>
    <controller name="jp.co.hitachi.soft.portal.portal.controllers.ExtenedRowColumnPortletController">
      <parameter name="mode" value="column"/>
      <parameter name="sizes" value="50%,50%"/>
    </controller>

    <portlets>
      <controller name=" jp.co.hitachi.soft.portal.portal.controllers.AreaRowColumnPortletController">
        <parameter name="modification" value="false"/>
        <parameter name="id" value="A00002"/>
      </controller>
      <entry type="ref" parent="Sample3"/>
    </portlets>

    <portlets>
      <controller name="jp.co.hitachi.soft.portal.portal.controllers.ExtenedRowColumnPortletController">
        <parameter name="mode" value="row"/>
        <parameter name="sizes" value="50%,50%"/>
      </controller>

      <portlets>
        <controller name="jp.co.hitachi.soft.portal.portal.controllers.ExtenedRowColumnPortletController">
          <parameter name="mode" value="column"/>
        </controller>
        <portlets>
          <controller name=" jp.co.hitachi.soft.portal.portal.controllers.AreaRowColumnPortletController">
            <parameter name="modification" value="false"/>
            <parameter name="id" value="A00003"/>
          </controller>
          <entry type="ref" parent="Sample4"/>
        </portlets>
        <portlets>
          <controller name=" jp.co.hitachi.soft.portal.portal.controllers.AreaRowColumnPortletController">
            <parameter name="modification" value="true"/>
            <parameter name="id" value="A00004"/>
          </controller>
        </portlets>
      </portlets>
      <portlets>
        <controller name="jp.co.hitachi.soft.portal.portal.controllers.ExtenedRowColumnPortletController">
          <parameter name="mode" value="column"/>
        </controller>
        <portlets>
          <controller name=" jp.co.hitachi.soft.portal.portal.controllers.AreaRowColumnPortletController">
            <parameter name="modification" value="false"/>
            <parameter name="id" value="A00005"/>
            <entry type="ref" parent="Sample5"/>
          </controller>
        </portlets>
        <portlets>
          <controller name=" jp.co.hitachi.soft.portal.portal.controllers.AreaRowColumnPortletController">
            <parameter name="modification" value="true"/>
            <parameter name="id" value="A00006"/>
          </controller>
        </portlets>
      </portlets>
    </portlets>
  </portlets>
</portlets>
